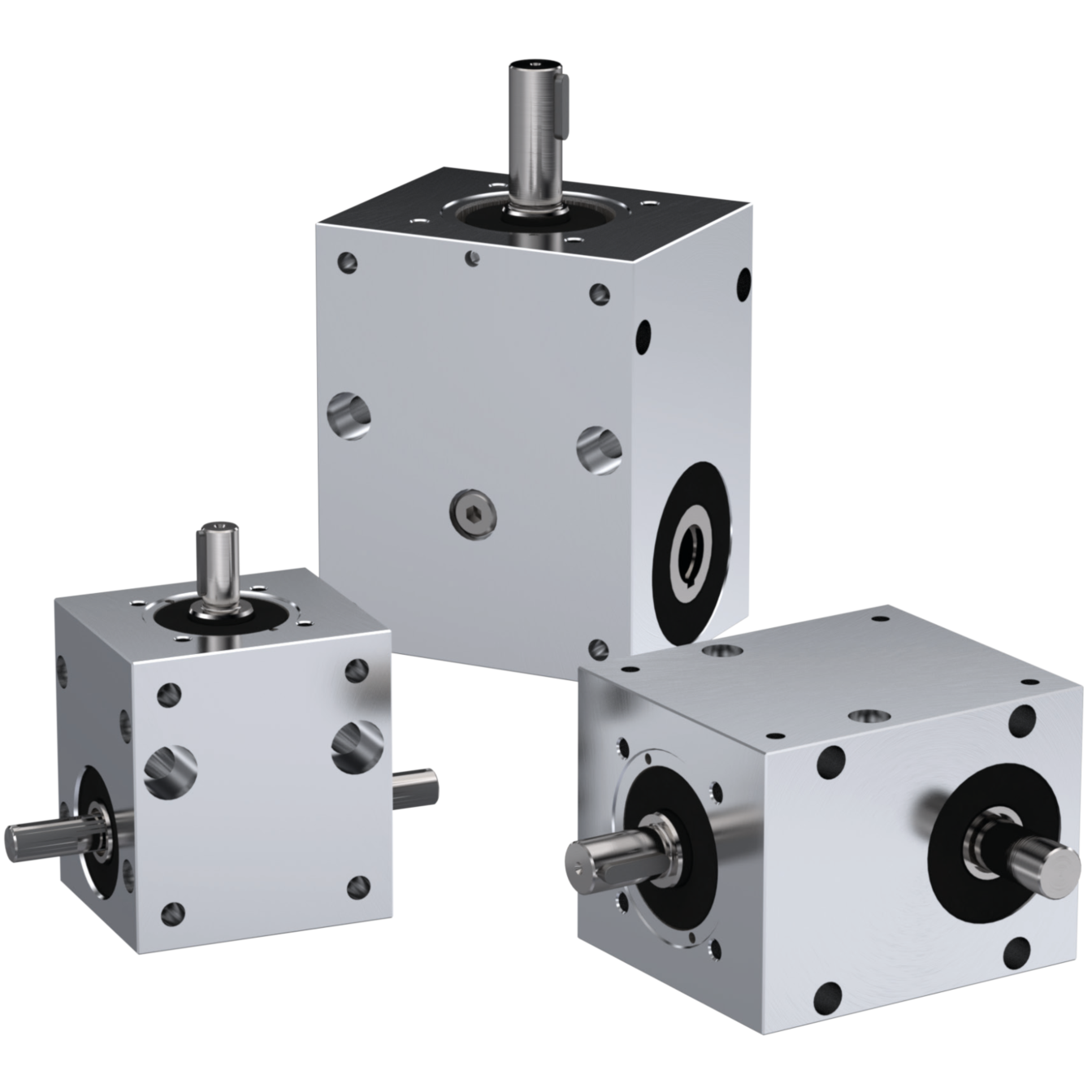

Kuželová převodovka NA

Popis:

Převodovka série NA slouží pro přesměrování a distribuci hnacích momentů ve zvedacích systémech. K dispozici jsou celkem čtyři velikosti a jsou navrženy tak, aby byly kompatibilní s kompaktními kubickými zdvižnými převodovkami série M. Tyto převodovky lze použít buď s dutým hřídelem pro přímé připevnění na zdvižnou převodovku nebo s hřídelem pro standardní schéma připojení.

Účinnost převodovky namontované na hřídeli NEFF je 94 - 98%, v závislosti na otáčkách, montážní poloze, těsnění a typu maziva. Účinnost souvisí s jmenovitým výkonem převodovky. V určitých montážních polohách jsou kuželová kola plně ponořena do maziva. Maximální rychlost pohonu je 1 500 ot / min

Převodovky lze v zásadě provozovat v obou směrech otáčení. Směr spirály soukolí spolu se směrem otáčení určuje podmínky vnitřního zatížení převodovky. Pokud zvolíte směr otáčení proti jeho spirálovému směru (při pohledu od čela hřídele ke středu převodovky), působí axiální síla směrem ven. Tím se dvojkolí oddělí a způsobí o 1 - 2 dBA nižší hladinu hluku. U NEFF je pastorek vyráběn jako levá spirála, takže preferovaný směr otáčení by měl být pravý.

Kuželové převodovky NEFF jsou dodávány s olejovou náplní a za normálních provozních podmínek jsou bezúdržbové. V případě extrémních požadavků nebo zvýšených požadavků na životnost doporučujeme vyměnit olej po přibližně 15 000 provozních hodinách.

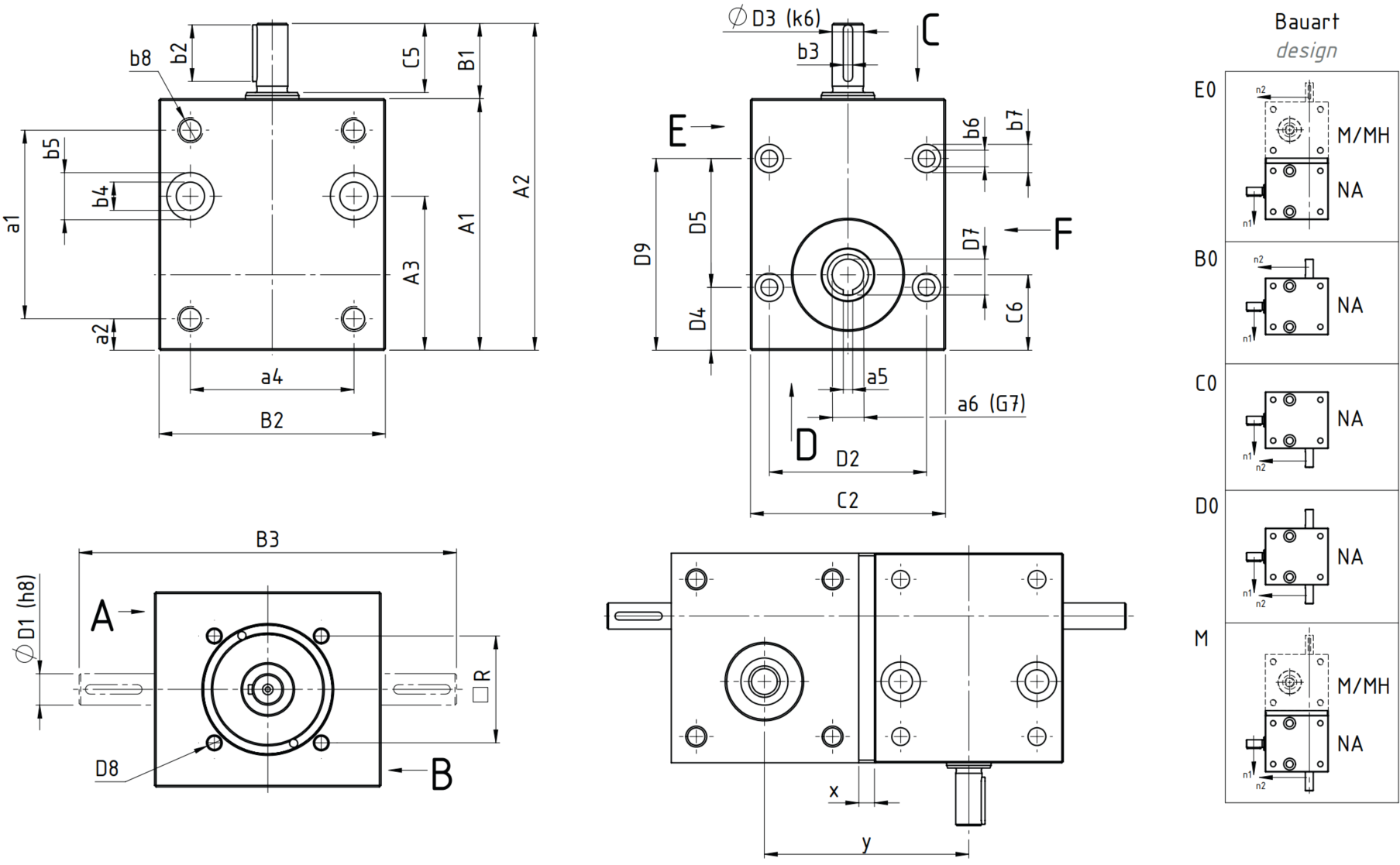

Rozměry:

Možnosti montáže:

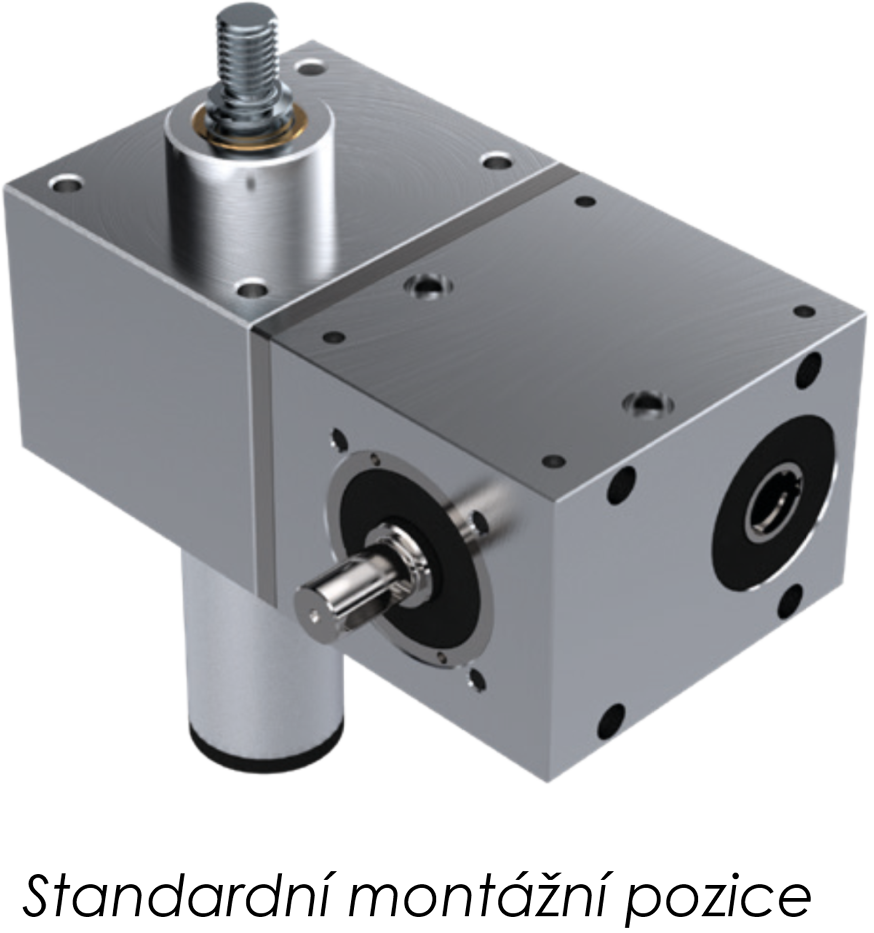

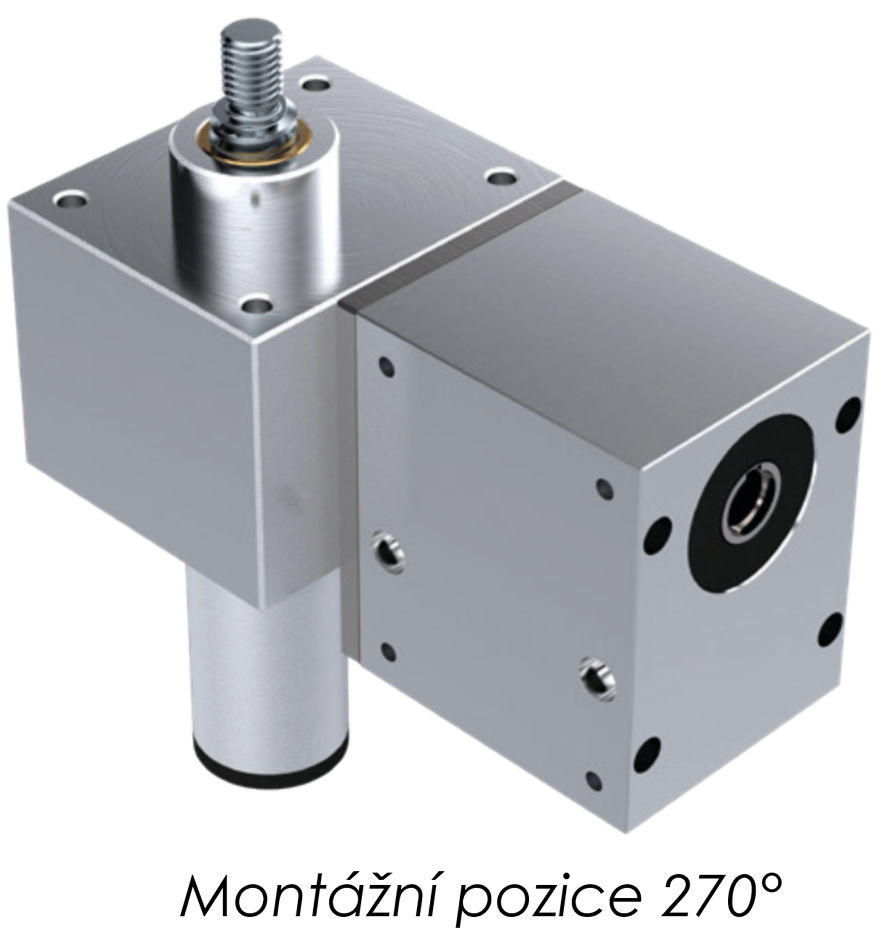

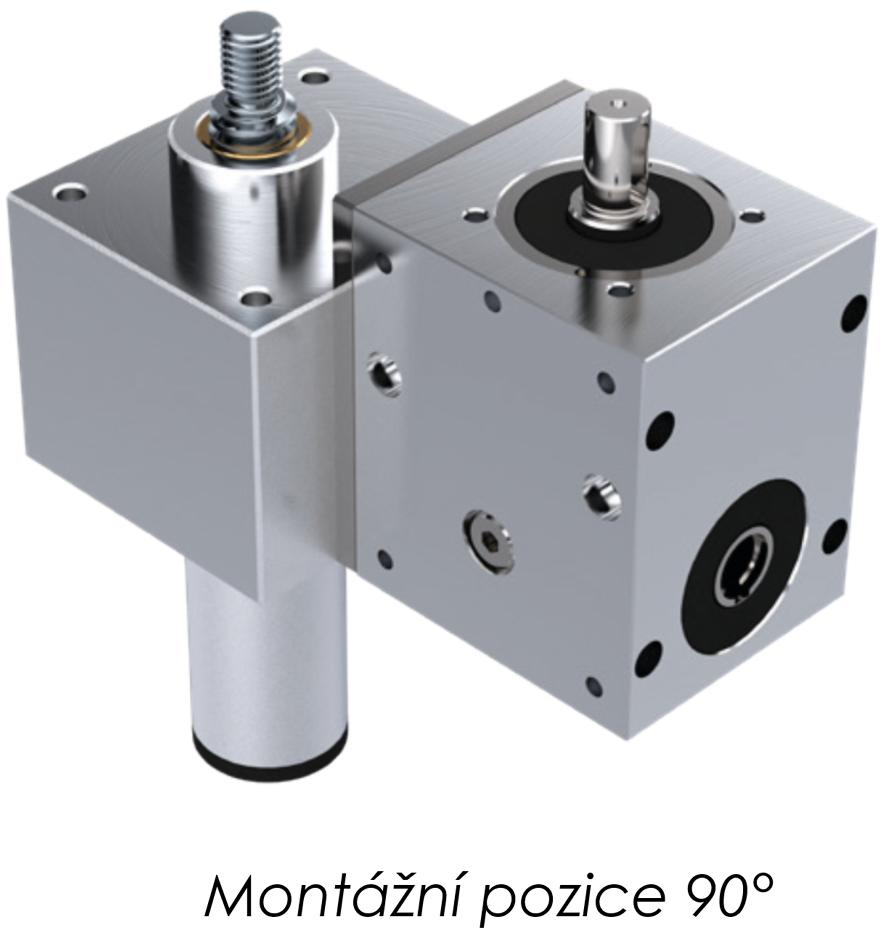

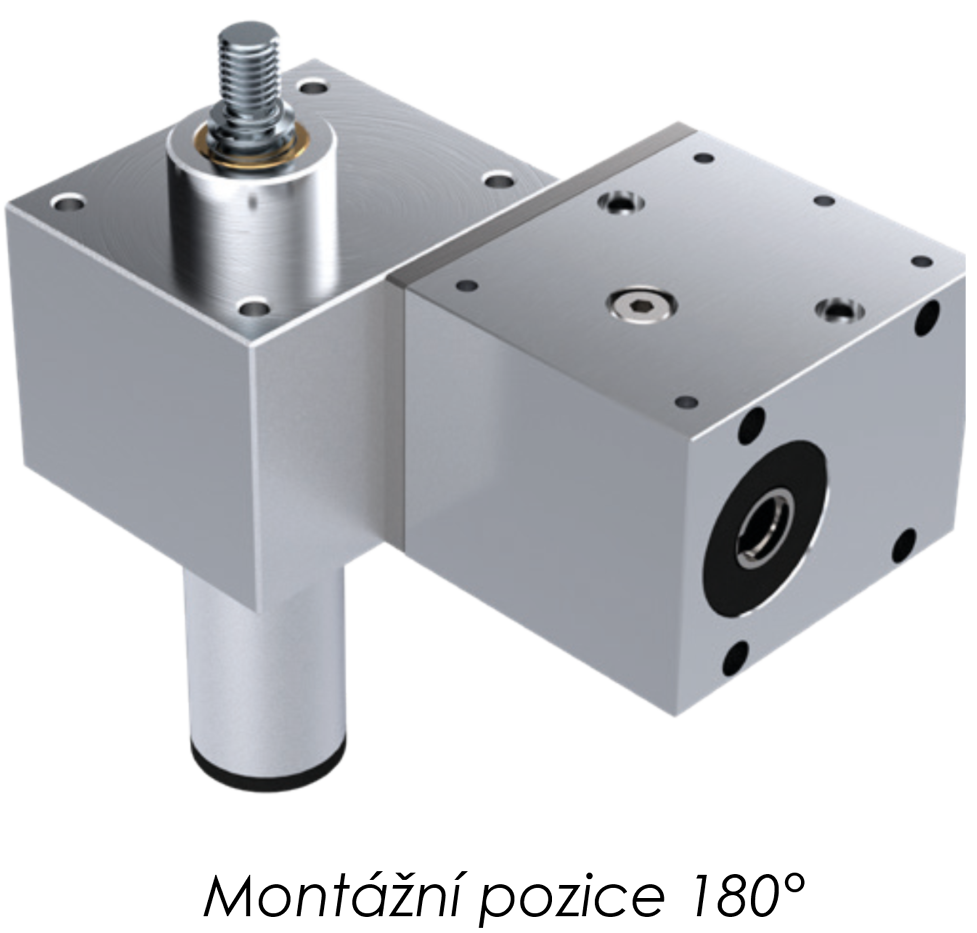

Pro montáž převodovek NA na zdvižné převodovky řady M/MH je standardním řešením použití montážní desky AP. Ta umožňuje použití standardní skříně jak pro NA, tak pro řadu M/MH. Při použití montážní desky AP je možné převodovku NA otočit o 90°/180°/270° kolem výstupní hřídele a namontovat ji na šroubový zvedák řady M/MH. Montážní desku je třeba objednat zvlášť, pokud není součástí sestavy - všechny upevňovací šrouby jsou součástí dodávky.

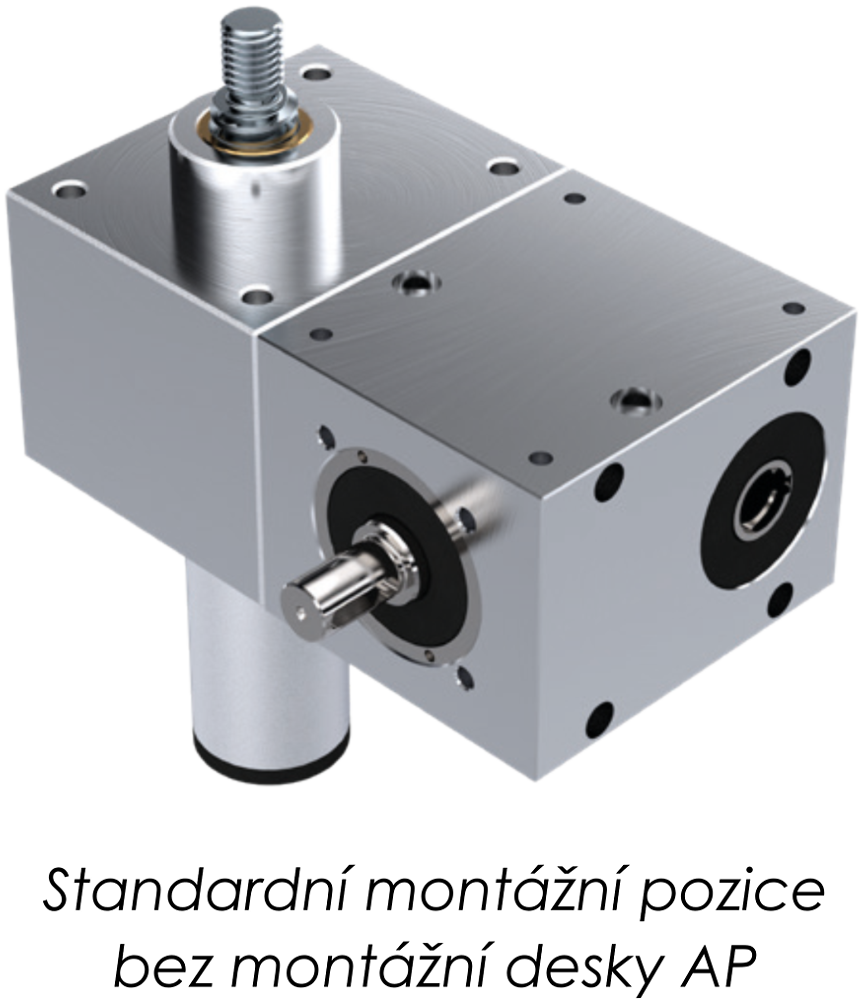

Na zvláštní přání lze však kryt zdvižné převodovky M/MH opracovat s dodatečnými upevňovacími otvory pro přímou montáž převodovky NA bez montážní desky (viz obrázek vlevo). Při použití této možnosti není možné převodovku NA otočit kolem výstupní hřídele a namontovat na šroubový zvedák M/MH.

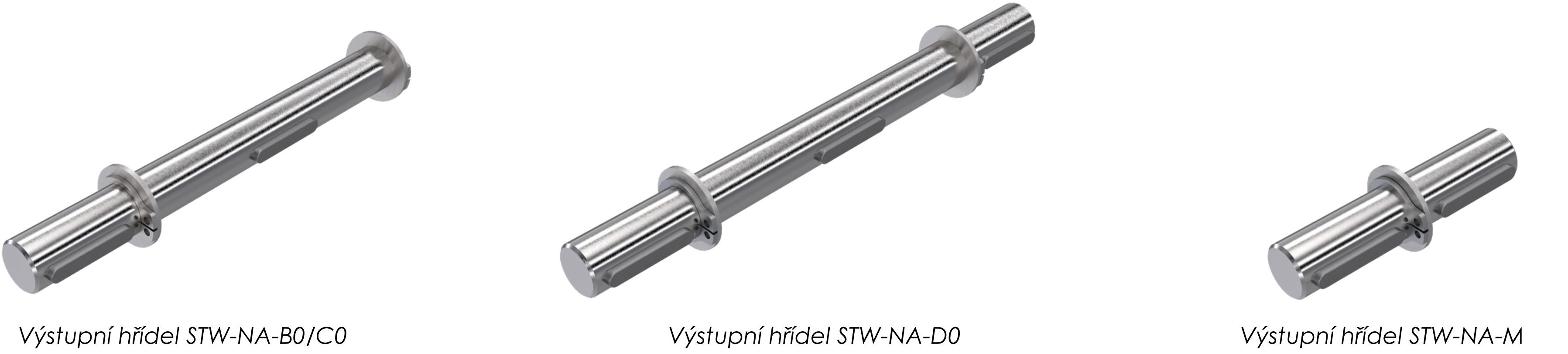

Pro provedení E0 jsou k dispozici také samostatné výstupní hřídele STW-NA, které umožňují přestavbu této verze na provedení B0, C0 nebo D0. Standardní hřídele STW-NA jsou osově pevné na obou stranách. Při montáži do řady M/MH je však zapotřebí kratší jednostranný hřídel STW-NA-M, axiálně upevněný pouze na jedné straně.
