Popis:

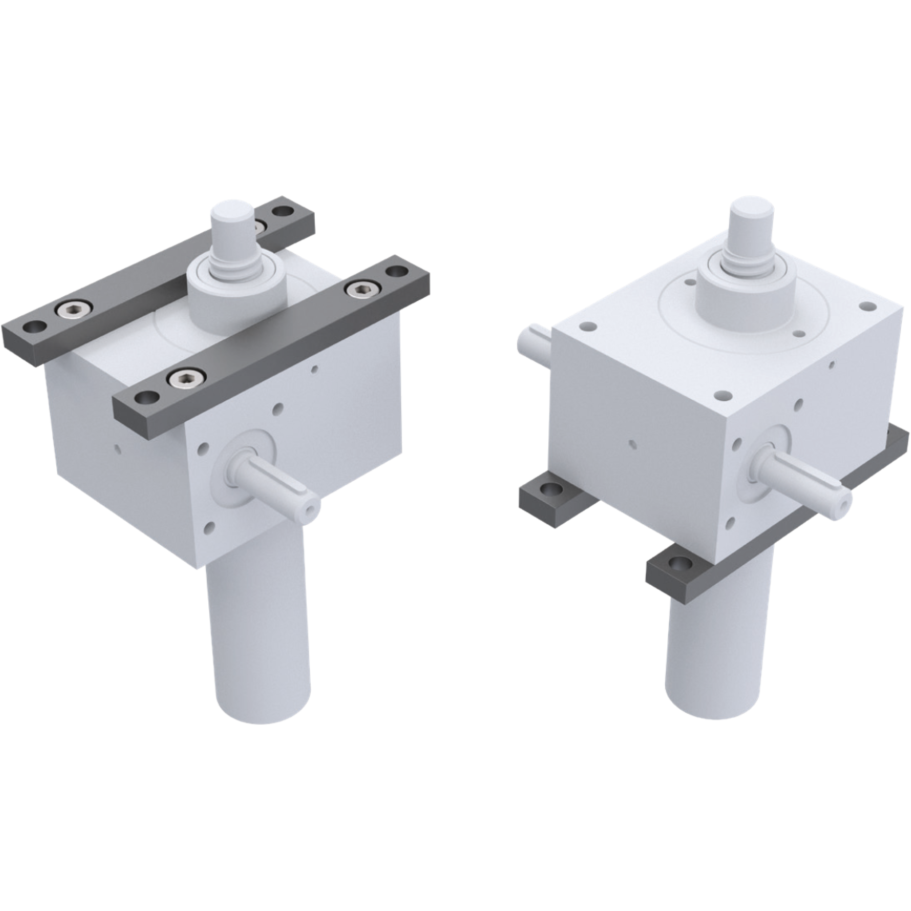

Montážní lišty BL jsou vhodné pro příslušnou zdvižnou převodovku se šnekovým převodem. Používají se k upevnění, pokud nejsou přístupné (špatně přístupné) montážní závity skříně převodovky. Součástí dodávky jsou montážní šrouby pro převodovku. Leštěné. Nelze montovat na straně F u typu N/VK se zvýšeným krytem ložiska. Standardní montážní strana: E

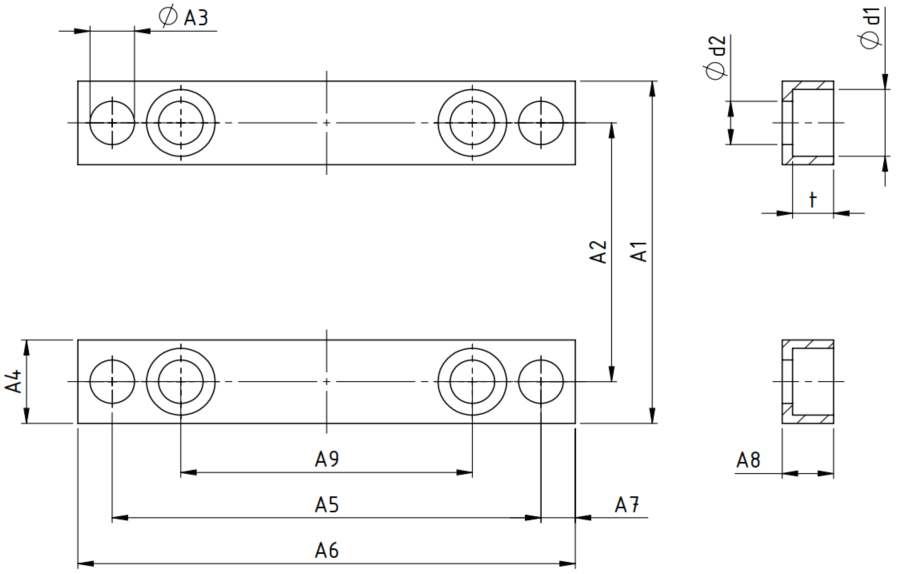

Rozměry montážních lišt BL-L:
Velikost | Rozměry (mm) |
Hmotnost (kg) |
|||||||||||
A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | d1 | d2 | t | ||
BL - M 0 | 50 | 38 | 6,5 | 12 | 75 | 90 | 7,5 | 10 | 48 | 11 | 6,6 | 6,4 | 0,1 |
BL - M 1 | 72 | 52 | 8,5 | 20 | 100 | 120 | 10 | 10 | 60 | 15 | 9 | 8,6 | 0,3 |
BL - M 2 | 83 | 63 | 8,5 | 20 | 120 | 140 | 10 | 10 | 78 | 15 | 9 | 8,6 | 0,4 |
BL - M 3 | 105 | 81 | 11 | 24 | 150 | 1070 | 10 | 12 | 106 | 18 | 11 | 10,6 | 0,8 |
BL - M 4 | 145 | 115 | 13,5 | 30 | 204 | 230 | 13 | 16 | 150 | 20 | 13,5 | 12,6 | 1,7 |
BL - M 5 | 171 | 131 | 22 | 40 | 236 | 270 | 17 | 25 | 166 | 33 | 22 | 20,6 | 3,9 |
BL - J 1 | 205 | 155 | 26 | 50 | 250 | 290 | 20 | 30 | 170 | 40 | 26 | 24,8 | 5,8 |
BL - J 2 | 235 | 170 | 32 | 65 | 290 | 340 | 25 | 40 | 190 | 50 | 33 | 31 | 10,0 |
BL - J 3 | 235 | 170 | 32 | 65 | 290 | 340 | 25 | 40 | 190 | 50 | 33 | 31 | 10,0 |
BL - J 4 | 270 | 190 | 39 | 80 | 350 | 410 | 30 | 50 | 230 | 58 | 39 | 37 | 20,8 |
BL - J 5 | 330 | 230 | 45 | 100 | 430 | 500 | 35 | 60 | 290 | 69 | 45 | 45 | 34,4 |
