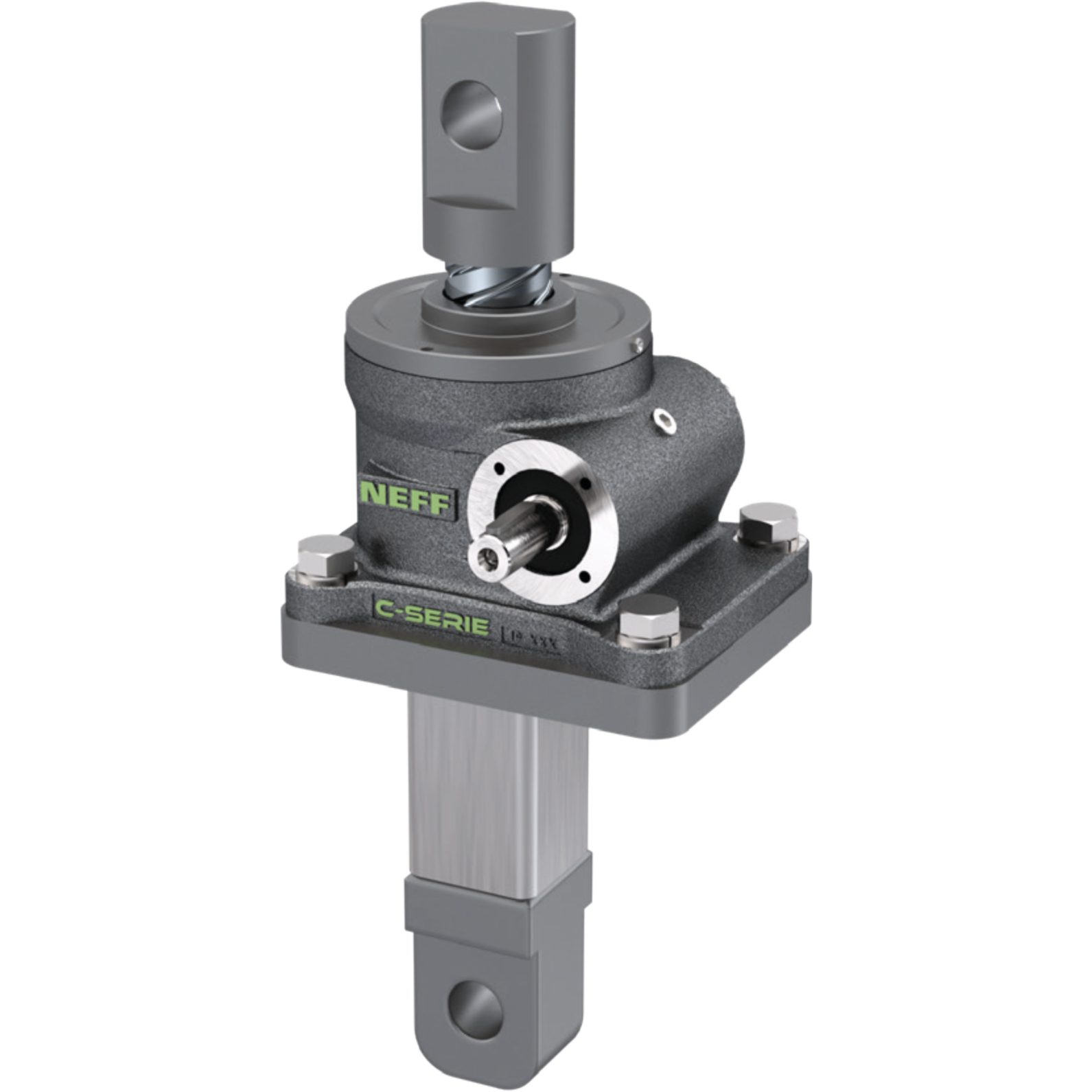

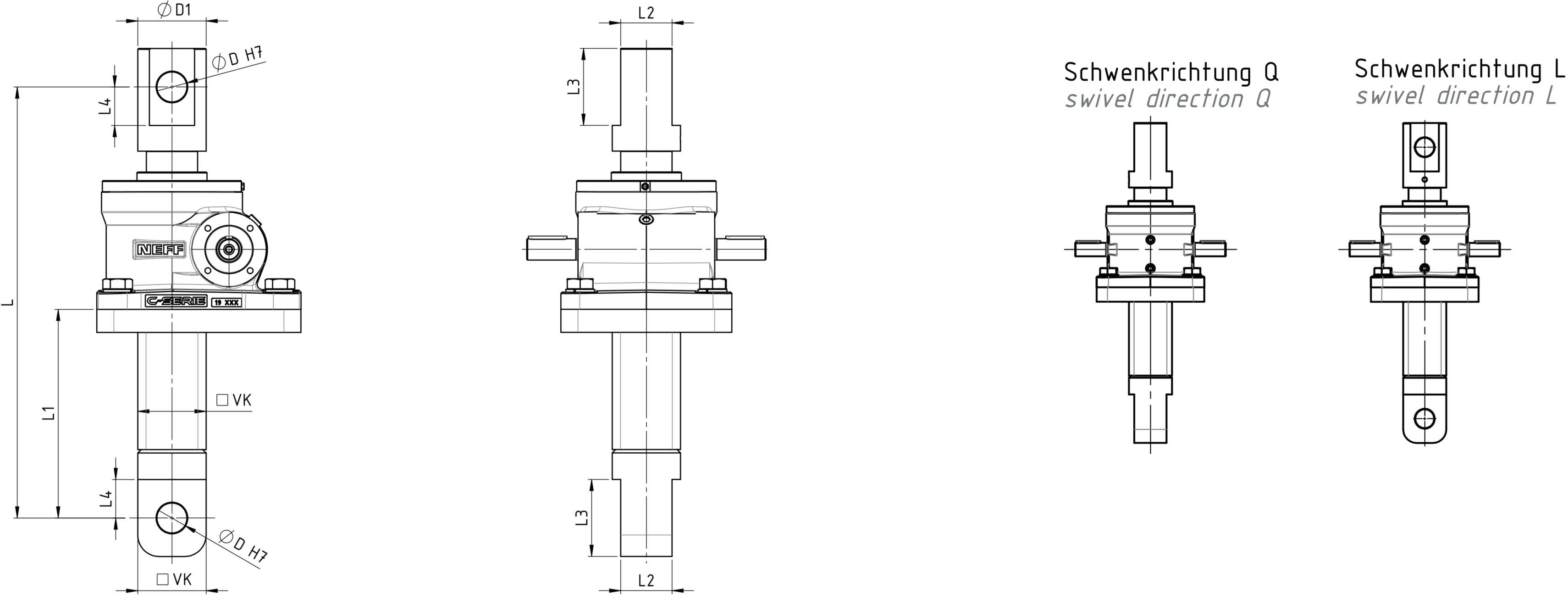

Rozměry:
| Velikost | Rozměry (mm) |
|||||||||
| D | D1 | L(2) + zdvih | L(2) - AS(1) + zdvih | L1 + zdvih | L1 - AS(1) + zdvih |
L2 | L3 | L4 | VK | |
| C3 | 20 | 45 | 280 | 296 | 112 | 128 | 30 | 50 | 27 | 50 |
| C5 | 25 | 60 | 340 | 366 | 120 | 146 | 40 | 60 | 30 | 70 |
| C15 | 35 | 80 | 404 | 424 | 144 | 164 | 60 | 90 | 45 | 80 |
| C20 | 40 | 85 | 463 | 478 | 166 | 181 | 65 | 100 | 50 | 90 |
(1) ... zajištění proti vytažení šroubu ze zdvižné převodovky - typ AS
(2) ... délka L pouze pro koncové příslušenství typu GA
