Popis:

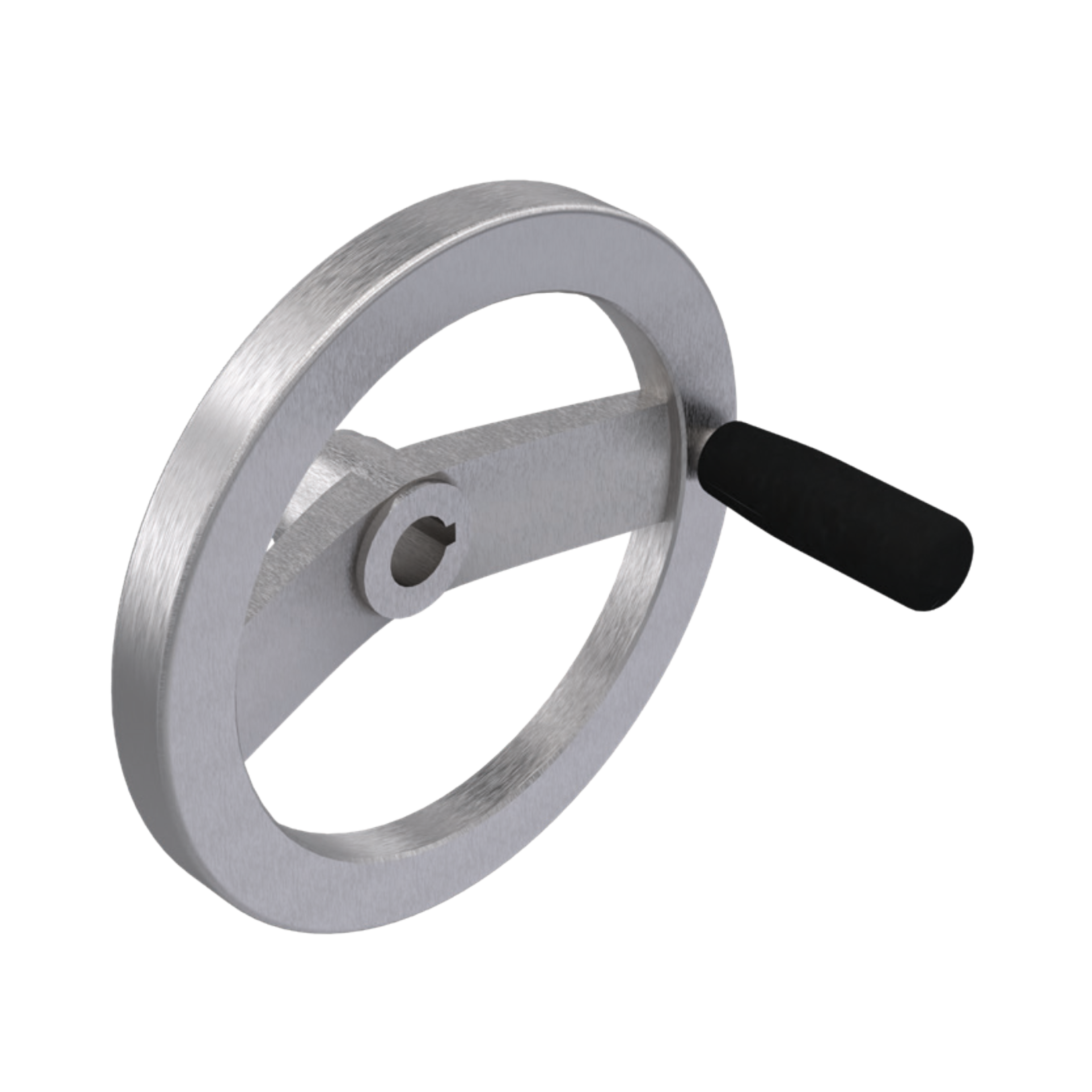

Bezpečnostní ovládací kola SHR s otočnou rukojetí pro nouzové nastavení a ruční seřízení zdvižných převodovek nebo systémů se šnekovým převodem. Bezpečnostní ruční kolečka se odpojí, aby se zabránilo otáčení. Zastavení ručního kola lze zaručit pouze do středních otáček
Rozměry:

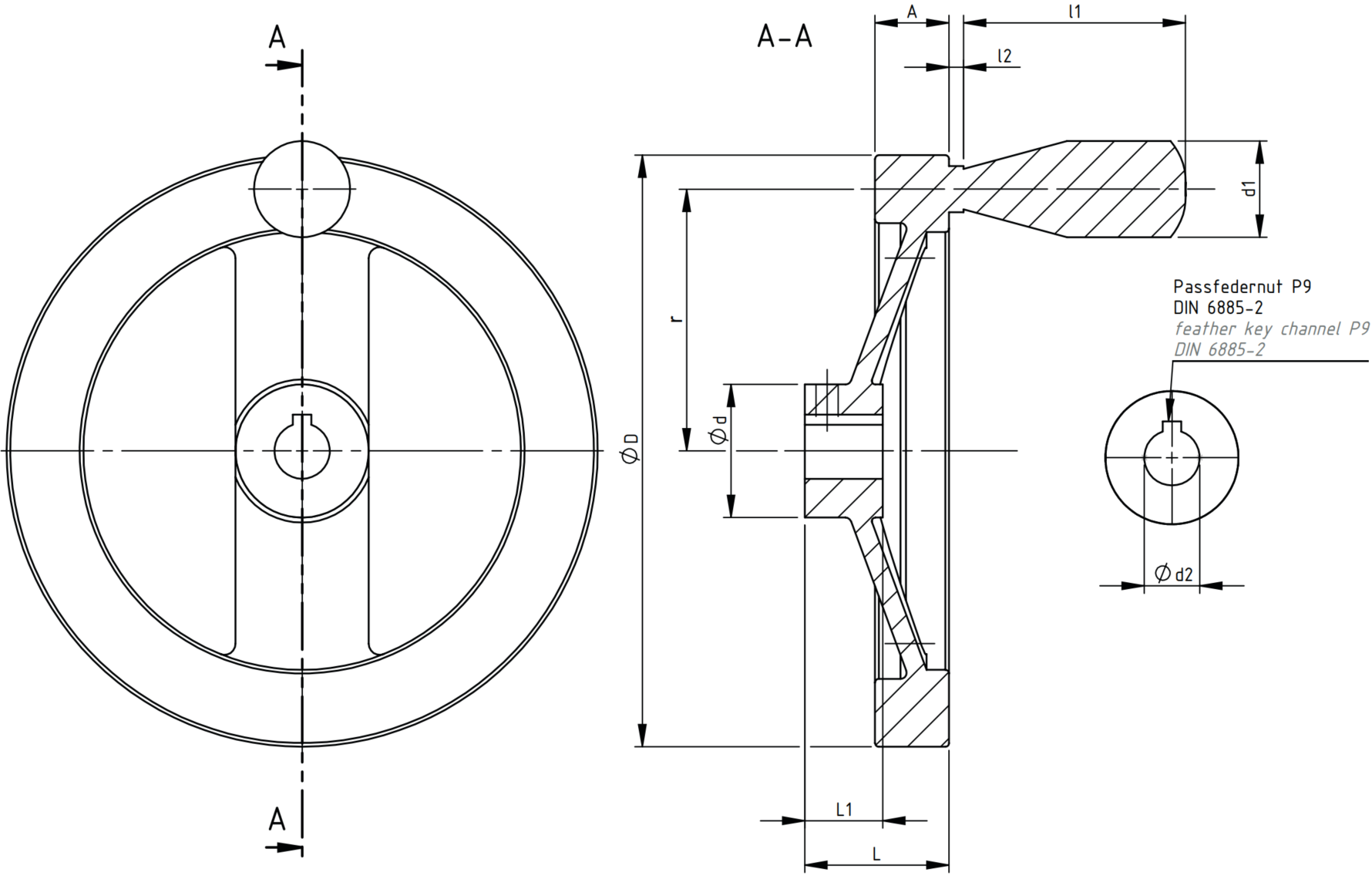

| Velikost | Rozměry (mm) |
Otvor | ||||||||||
| A | D | d | d1 | d3 | L | L1 | l1 | l2 | l3 | r | d2 H7 | |
| SHR-125-P14 | 13 | 125 | 35 | 22 | 28 | 36 | 18 | 56 | 2,5 | 5 | 54 | Ø14 |
| SHR-140-P14 | 13 | 140 | 37 | 22 | 28 | 39 | 19 | 56 | 2,5 | 5 | 59 | Ø14 |
| SHR-140-P16 | 13 | 140 | 37 | 22 | 28 | 39 | 19 | 56 | 2,5 | 5 | 59 | Ø16 |
| SHR-160-P14 | 16 | 160 | 40 | 23 | 32 | 40 | 20 | 65 | 2,5 | 6 | 69 | Ø14 |
| SHR-160-P16 | 16 | 160 | 40 | 23 | 32 | 40 | 20 | 65 | 2,5 | 6 | 69 | Ø16 |
| SHR-200-P18 | 16 | 200 | 45 | 26 | 38 | 45 | 24 | 80 | 2,5 | 6 | 88 | Ø18 |
| SHR-200-P20 | 16 | 200 | 45 | 26 | 38 | 45 | 24 | 80 | 2,5 | 6 | 88 | Ø20 |
| SHR-250-P22 | 19 | 250 | 52 | 31 | 45 | 50 | 28 | 102 | 2,5 | 12 | 112 | Ø22 |
Katalogový list
Odkazy
Modely
3D konfigurace příslušenství (CAD)
Nebo v případě zájmu na vyžádání info@mnsystems.cz
