Popis:

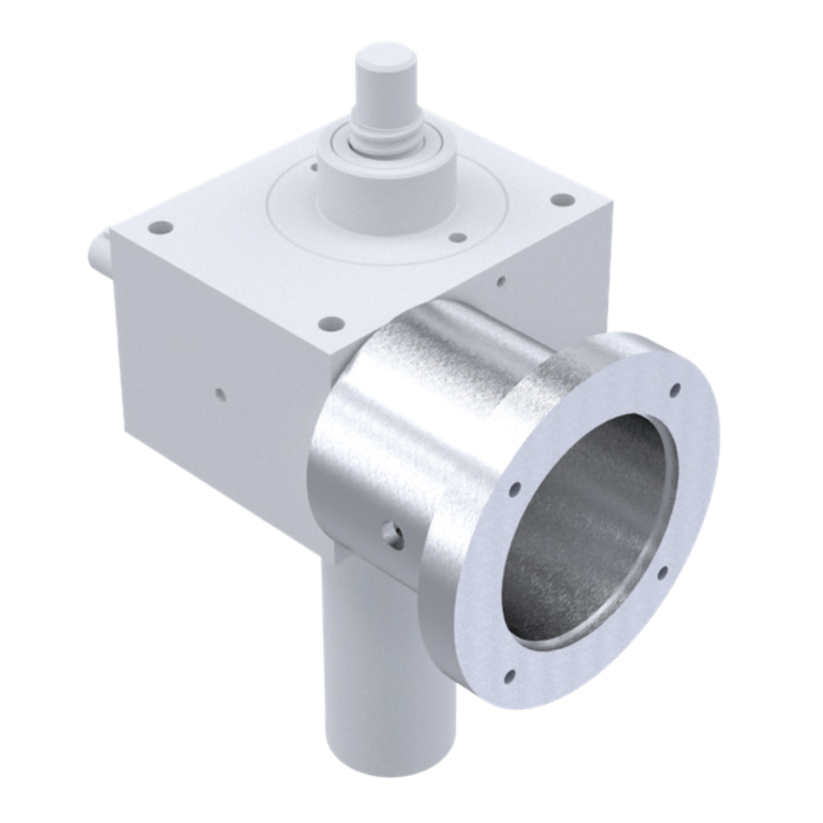

Přírubové adaptery motoru se používají k upevnění motorů na zdvižné převodovky a zároveň slouží jako kryt pro spojku mezi motorem a hnacím hřídelem. Při objednávce uveďte stranu montáže příruby adaptéru motoru (A nebo B).

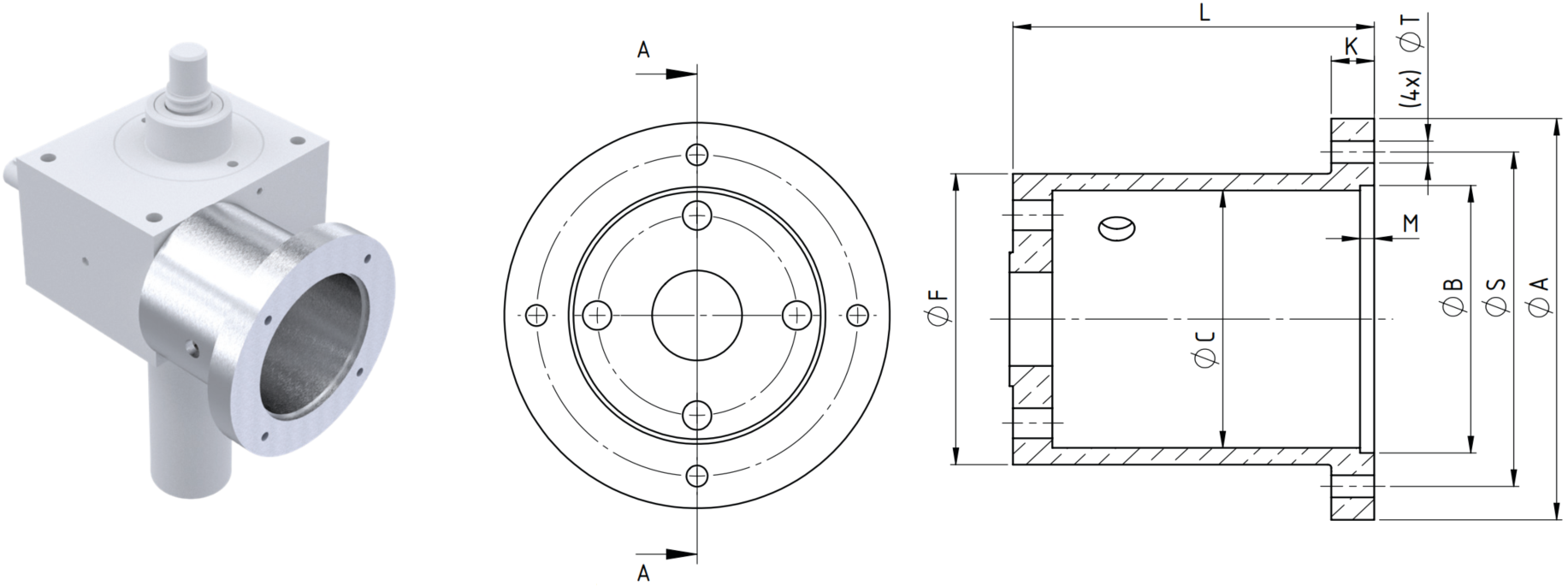

Rozměry:
Velikost | ICE Motor |
Rozměry (mm) | Velikost spojky |
Ø a délka hřídele zdvižné převodovky (mm) |
Ø a délka hřídele motoru (mm) |
||||||||
B14 / B15 | A | B | C | F | K | M | S | T | L | ||||
MG M0 | 56 | 80 | 50 | 43 | 50 | 12 | 5 | 65 | 5,5 | 74 | 14 | Ø9x20 | Ø9x20 |
MG M1 | 63 | 90 | 60 | 55 | 62 | 8 | 3,5 | 75 | 5,5 | 60 | 14 | Ø10x22,5 | Ø11x23 |
MG M1 | 71 | 105 | 70 | 55 | 62 | 12 | 3,5 | 85 | 6,6 | 67 | 14 | Ø10x22,5 | Ø14x30 |
MG M1 | 80 | 120 | 80 | 55 | 62 | 12 | 4,5 | 100 | 6,6 | 90 | 19 | Ø10x22,5 | Ø19x40 |
MG M2 | 80 | 120 | 80 | 62 | 74 | 12 | 4 | 100 | 6,6 | 90 | 19 | Ø14x25 | Ø19x40 |
MG M2 | 90 | 140 | 95 | 61 | 73 | 15 | 4 | 115 | 9 | 80 | 19 | Ø14x25 | Ø24x50 |
MG M3 | 80 | 120 | 80 | 77 | 87 | 12 | 4 | 100 | 6,6 | 101 | 19 | Ø16x42,5 | Ø19x40 |
MG M3 | 90 | 140 | 95 | 77 | 87 | 16 | 4 | 115 | 9 | 103 | 24 | Ø16x42,5 | Ø24x50 |
MG M3 | 100 | 160 | 110 | 78 | 88 | 15 | 4 | 130 | 9 | 113 | 24 | Ø16x42,5 | Ø28x60 |
MG M3 | 112 | 250 | 180 | 78 | 100 | 25 | 5 | 215 | M12 | 123 | 24 | Ø16x42,5 | Ø28x60 |
MG M4 | 90 | 140 | 95 | 94 | 110 | 15 | 4 | 115 | 9 | 115,5 | 24 | Ø20x45 | Ø24x50 |
MG M4 | 100 | 160 | 110 | 98 | 114 | 15 | 4 | 130 | 9 | 106 | 24 | Ø20x45 | Ø28x60 |
MG M4 | 112 | 160 | 110 | 98 | 114 | 15 | 4 | 130 | 9 | 106 | 24 | Ø20x45 | Ø28x60 |
MG M4 | 132 | 200 | 130 | 98 | 114 | 29 | 4,5 | 165 | 11 | 103,5 | 28 | Ø20x45 | Ø38x80 |
MG M5 | 100 | 160 | 110 | 74 | 125 | 20 | 4 | 130 | 9 | 135,5 | 28 | Ø25x65 | Ø28x60 |
MG M5 | 112 | 160 | 110 | 74 | 125 | 20 | 4 | 130 | 9 | 135,5 | 28 | Ø25x65 | Ø28x60 |
MG M5 | 132 | 200 | 130 | 125 | 145 | 16 | 7 | 165 | M10 | 147,5 | 28 | Ø25x65 | Ø38x80 |
MG M5 | 160 | 250 | 180 | 120 | 142 | 30 | 5 | 215 | M12 | 147,5 | 38 | Ø25x65 | Ø42x110 |
