Popis:

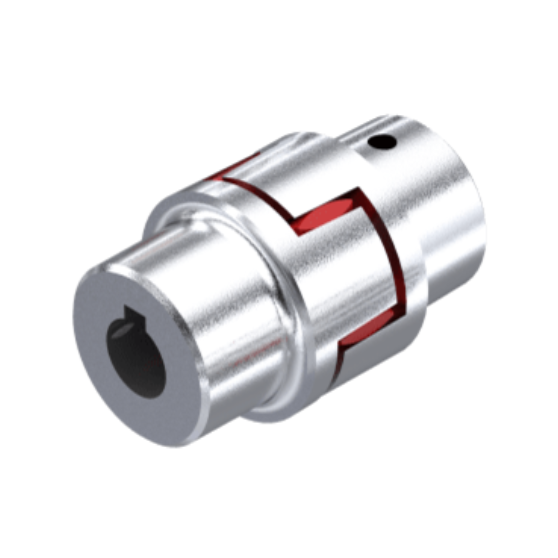

Hřídelové spojky RA a RG kompenzují drobné úhlové, radiální a rotační změny, axiální nesouosost hřídele. Zároveň tlumí vibrace. Tímto způsobem spojky zvyšují životnost zdvižných převodovek, kuželových převodovek a motorů.

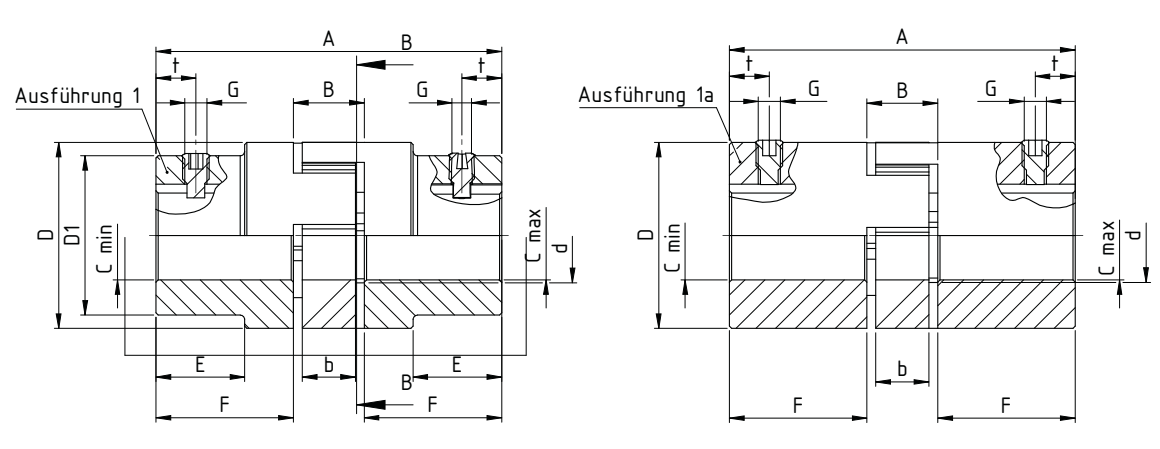

Rozměry:
| Velikost | Provedení | Rozměry (mm) |
Hmotnost | |||||||||||
| A | E | F | B | b | D1 | D | d | Cmin | Cmax | G | t | (kg) | ||
| RA-14 | 1 a |
35 | - | 11 | 13 | 10 | - | 30 | 10 | 6 | 15 | M4 | 5 | 0,05 |
| RA-19 | 1 |
66 | 20 | 25 | 16 | 12 | 32 | 40 | 18 | 10 | 19 | M5 | 10 | 0,15 |
| RA-19 | 1 a | 66 | - | 25 | 16 | 12 | - | 41 | 18 | 19 | 24 | M5 | 10 | 0,15 |
| RA-24 | 1 | 78 | 24 | 30 | 18 | 14 | 40 | 55 | 27 | 14 | 24 | M5 | 10 | 0,25 |
| RA-24 | 1 a | 78 | - | 30 | 18 | 14 | - | 56 | 27 | 22 | 28 | M5 | 10 | 0,35 |
| RA-28 | 1 | 90 | 28 | 35 | 20 | 15 | 48 | 65 | 30 | 14 | 28 | M6 | 15 | 0,40 |
| RA-28 | 1 a | 90 | - | 35 | 20 | 15 | - | 67 | 30 | 28 | 38 | M6 | 15 | 0,55 |
| RA-38 | 1 a | 114 | 37 | 45 | 24 | 18 | 66 | 80 | 38 | 16 | 38 | M8 | 15 | 0,85 |
| RA-42 | 1 a | 126 | 40 | 50 | 26 | 20 | 75 | 95 | 46 | 28 | 42 | M8 | 20 | 1,2 |
| RA-48 | 1 a | 140 | 45 | 56 | 28 | 21 | 85 | 105 | 51 | 28 | 48 | M8 | 20 | 1,7 |
Technická data
| Velikost | Pružný člen [98 Shore A] |
Pružný člen [92 Shore A] | Pružný člen RA [98 Shore A] | ||||||||||||
| Max. úhlové natočení | Max. axiální posunutí |
Nominální kroutící moment | Max. kroutící moment | Max. zkrut |
Max. úhlové natočení | Max. axiální posunutí | Nominální kroutící moment | Max. kroutící moment | Zkrut | Max. úhlové natočení | Max. axiální posunutí | Nominální kroutící moment | Max. kroutící moment | Dynamická torzní tuhost | |
| (°) |
(mm) | TkN (Nm) | TKmax (Nm) | VKmax (°) | (°) | (mm) | TkN (Nm) | TKmax (Nm) | VkN (°) | (°) | (mm) | TkN (Nm) | TKmax (Nm) | (Nm / rad) | |
| RA-14 | 1,2 | -0,5 / +1 | 12,5 | 25 | 10 | 1,2 | -0,5 / +1 | 7,5 | 15 | 10 | 0,9 | -0,5 / +1 | 12,5 | 25 | 513 |
| RA-19 | 1,2 | -0,5 / +1,2 | 17 | 34 | 5 | 1,2 | -0,5 / +1,2 | 10 | 20 | 5 | 0,9 | -0,5 / +1,2 | 17 | 354 | 2540 |
| RA-24 | 0,9 | -0,5 / +1,4 | 60 | 120 | 5 | 0,9 | -0,5 / +1,4 | 35 | 70 | 5 | 0,9 | -0,5 / +1,4 | 60 | 120 | 4010 |
| RA-28 | 0,9 | -0,7 / +1,5 | 160 | 320 | 5 | 0,9 | -0,7 / +1,5 | 95 | 190 | 5 | 0,9 | -0,7 / +1,5 | 160 | 320 | 9920 |
| RA-38 | 1,0 | -0,7 / +1,8 | 325 | 650 | 5 | 1,0 | -0,7 / +1,8 | 190 | 380 | 5 | 0,9 | -0,7 / +1,8 | 325 | 650 | 17160 |
| RA-42 | 1,0 | -1 / +2 | 450 | 900 | 5 | 1,0 | -1 / +2 | 265 | 530 | 5 | 0,9 | -1 / +2 | 450 | 900 | 37692 |
| RA-48 | 1,1 | -1 / +2,1 | 525 | 1050 | 5 | 1,1 | -1 / +2,1 | 310 | 620 | 5 | 0,9 | -1 / +2,1 | 525 | 1050 | 45620 |
