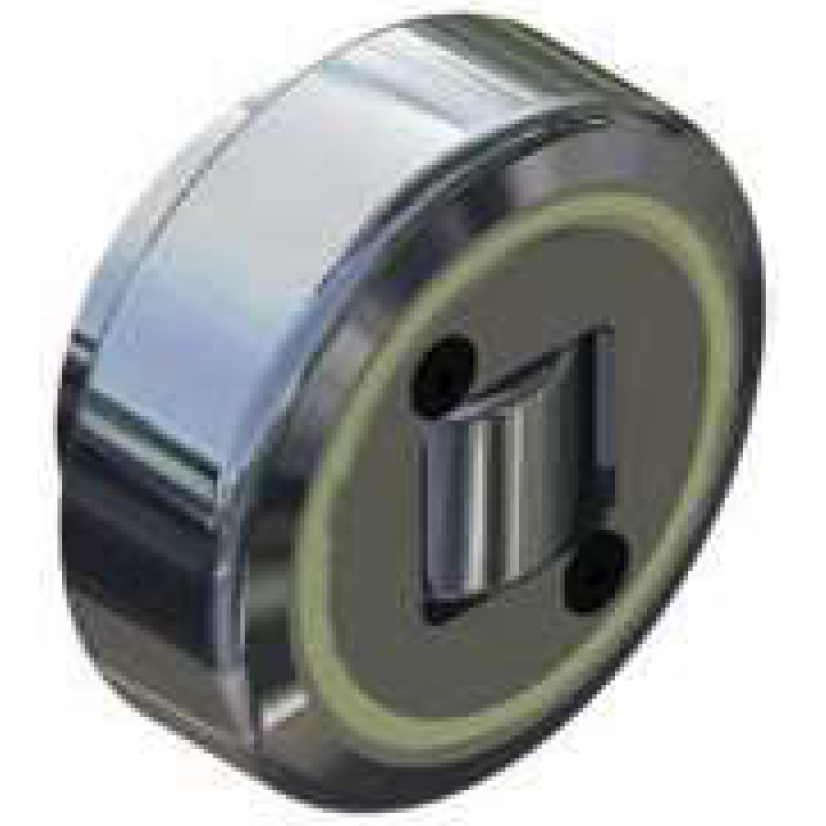

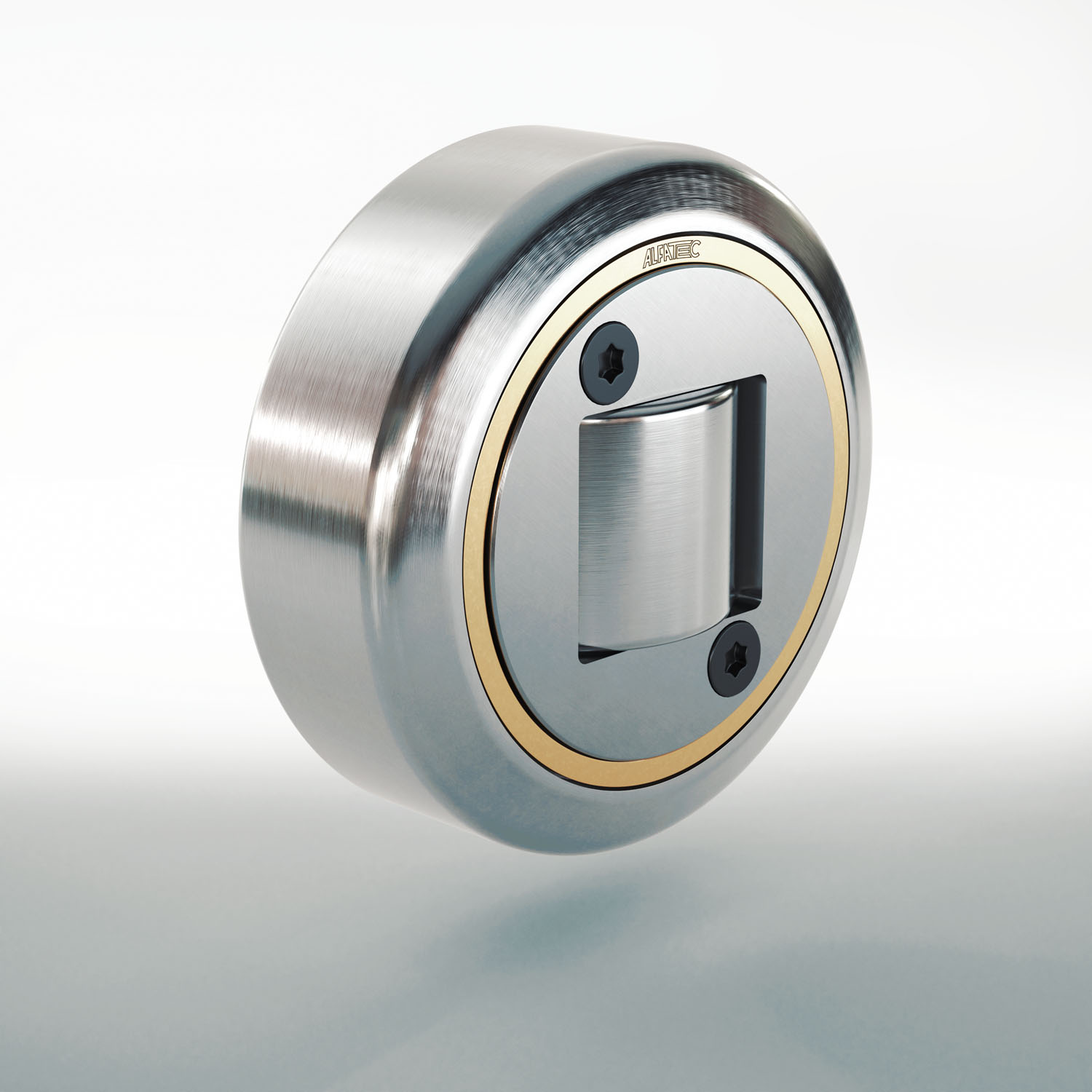

Kombinovaná kladka série PTxxx.0260

- Typ: 0260 / axiálně pevná - nenastavitelná
- 7 velikostí
- Radiální nosnost: od 8,87 kN - 51,94 kN
- Axiální nosnost: od 2,95 kN - 17,40 kN
- Dostupné průměry: od 64,8 mm - 153,8 mm
- Vhodné pro U-profil
- Dostupné příslušenství: montážní desky typ BQ / BR / BW

- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita

Příklad objednání:
PT 060.0260 (pouze kombinovaná kladka)
PT 060.0260/BQ1000 (kombinovaná kladka se čtvercovou deskou)
PT 060.0260/BR1100 (kombinovaná kladka s obdélníkovou deskou)

Základní popis:

Kombinovaná kladka série TIGER PRECISION PTxxx.0260 se díky své pevné konstrukci osvědčila jako standardní řešení pro aplikace, kde je vyžadována vysoká únosnost v radiálním směru, ale zároveň požadavek na zvýšenou přesnost. Této přesnosti je dosaženo díky sníženým tolerancím mezi kladkou a profilem, který je frézován na funkčních plochách. Tato verze s radiálním a axiálním vedením je kombinovaná a axiálně pevná - nenastavitelná. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.

Specifikace kombinované kladky PTxxx.0260:

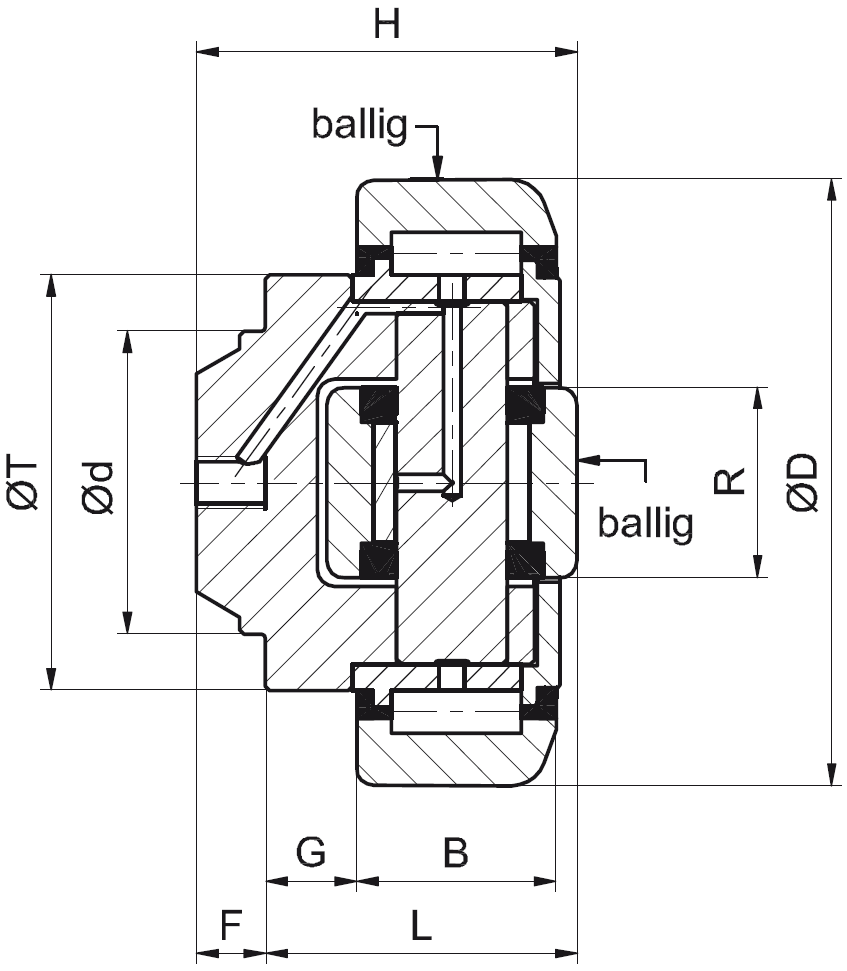

Typ / provedení		Základní rozměry / mm (bližší informace viz.katalog)									Charakteristika únosnosti / kN
Velikost	Provedení	D	d	H	B	G	L	F	T	R	F_R	F_A	C	C₀	C_a	C_0a
PT 060	.0260	64,8	30	37,5	20	9	30,5	7	42	20	8,87	2,95	31	35,5	11	11,5
PT 070	.0260	73,8	35	44	23	10,5	36	8	48	22	11,40	3,15	45,5	51	13	14
PT 080	.0260	81,8	40	48	23	10,5	36,5	11,5	54	24	12,87	5,00	48	56,8	18	18
PT 090	.0260	92,8	45	57	30	10,5	44	13	59	26	20,37	5,10	68	72	23	23
PT 110	.0260	111,8	60	69	31	20	55	14	71	34	24,06	8,90	81	95	31	36
PT 120	.0260	127,8	60	72,3	37	14	56	16,3	80	40	33,44	9,80	110	132	43	50
PT 150	.0260	153,8	60	78,5	45	10,5	58,5	20	103	50	51,94	17,40	151	192	68	71

C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C₀ = Statická únosnost radiálního ložiska (ISO 76)

C_a = Dynamická únosnost axiálního ložiska (ISO 281/1) , C_0a = Statická únosnost axiálního ložiska (ISO 76)

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
