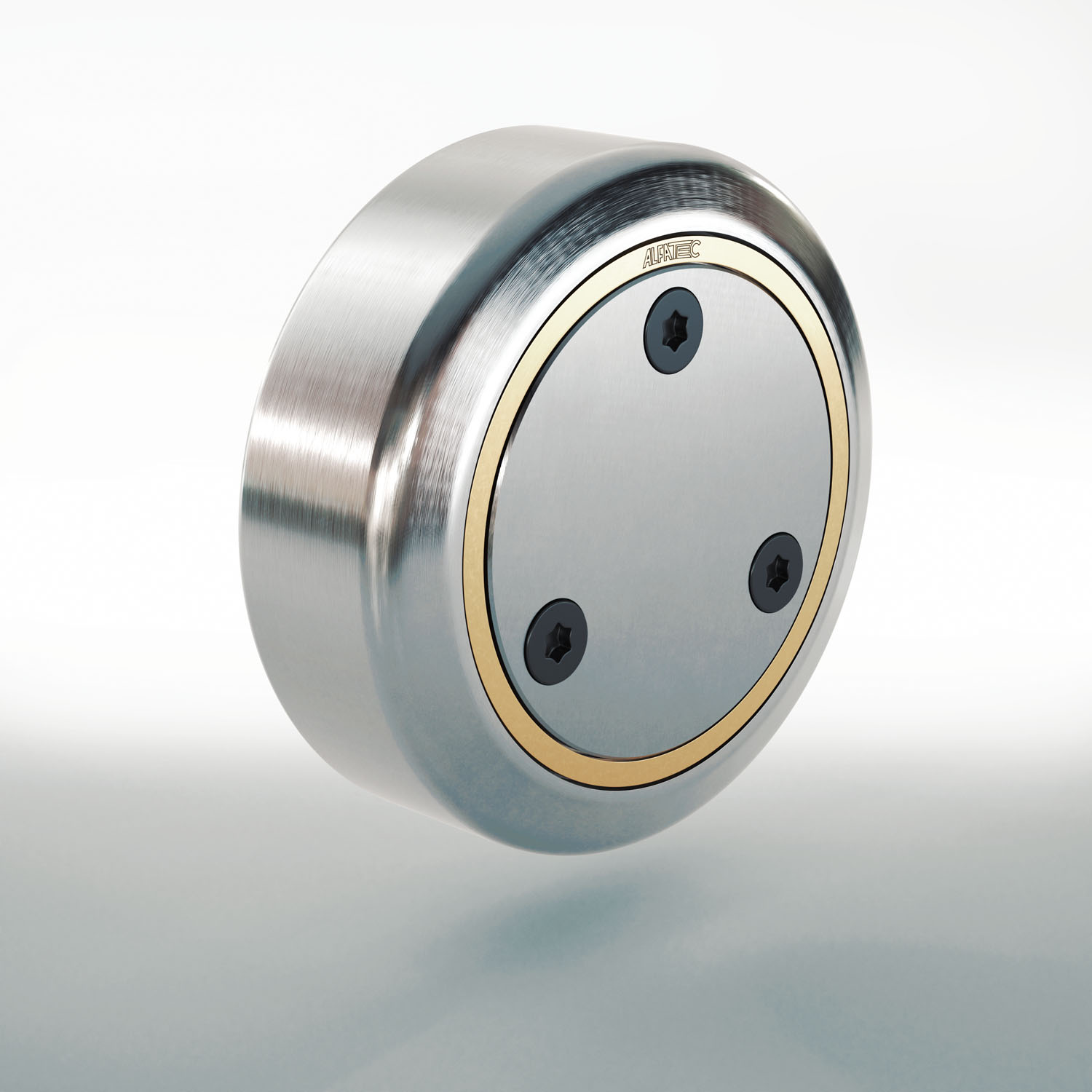

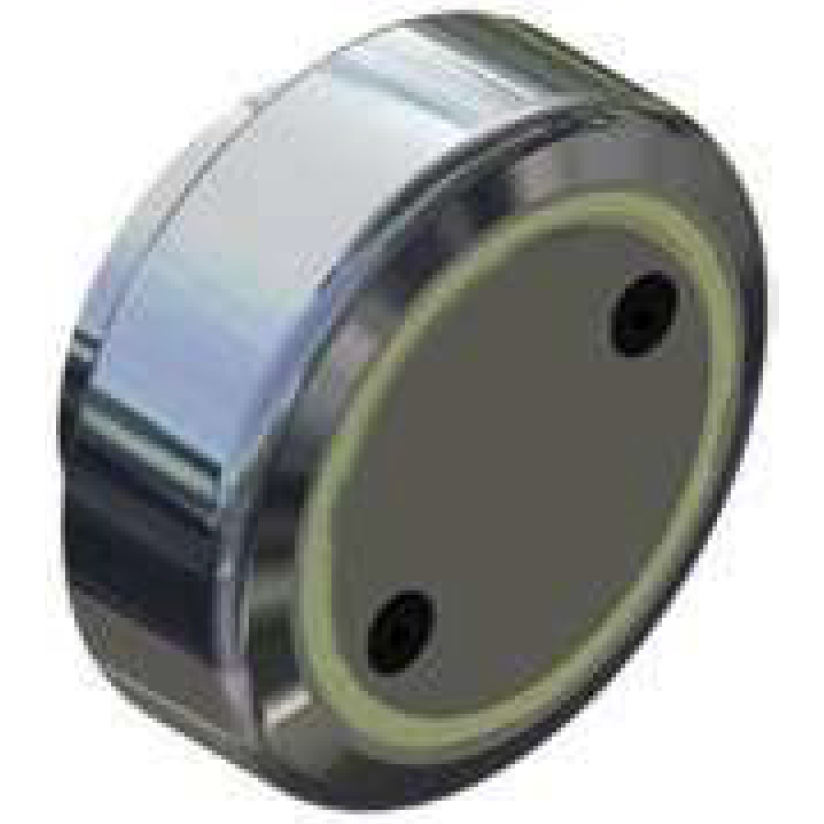

Kombinovaná kladka série PTxxx.0460

- Typ: 0460 / pouze radiální typ bez axiálního ložiska
- 7 velikostí
- Radiální nosnost: od 8,87 kN - 51,94 kN
- Dostupné průměry: od 64,8 mm - 153,8 mm
- Vhodné pro U-profil
- Dostupné příslušenství: montážní desky typ BQ / BR / BW

- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita

Příklad objednání:
PT 060.0460 (pouze kombinovaná kladka)
PT 060.0460/BQ1000 (kombinovaná kladka se čtvercovou deskou)
PT 060.0460/BR1100 (kombinovaná kladka s obdélníkovou deskou)

Základní popis:

Kladka série TIGER PRECISION PTxxx.0460 s radiálním válečkovým ložiskem se používá hlavně pro aplikace, kde není vyžadováno žádné axiální vedení, ale zároveň vyvstává požadavek na zvýšenou přesnost. Této přesnosti je dosaženo díky sníženým tolerancím mezi kladkou a profilem, který je frézován na funkčních plochách. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.

Specifikace kombinované kladky PTxxx.0460:

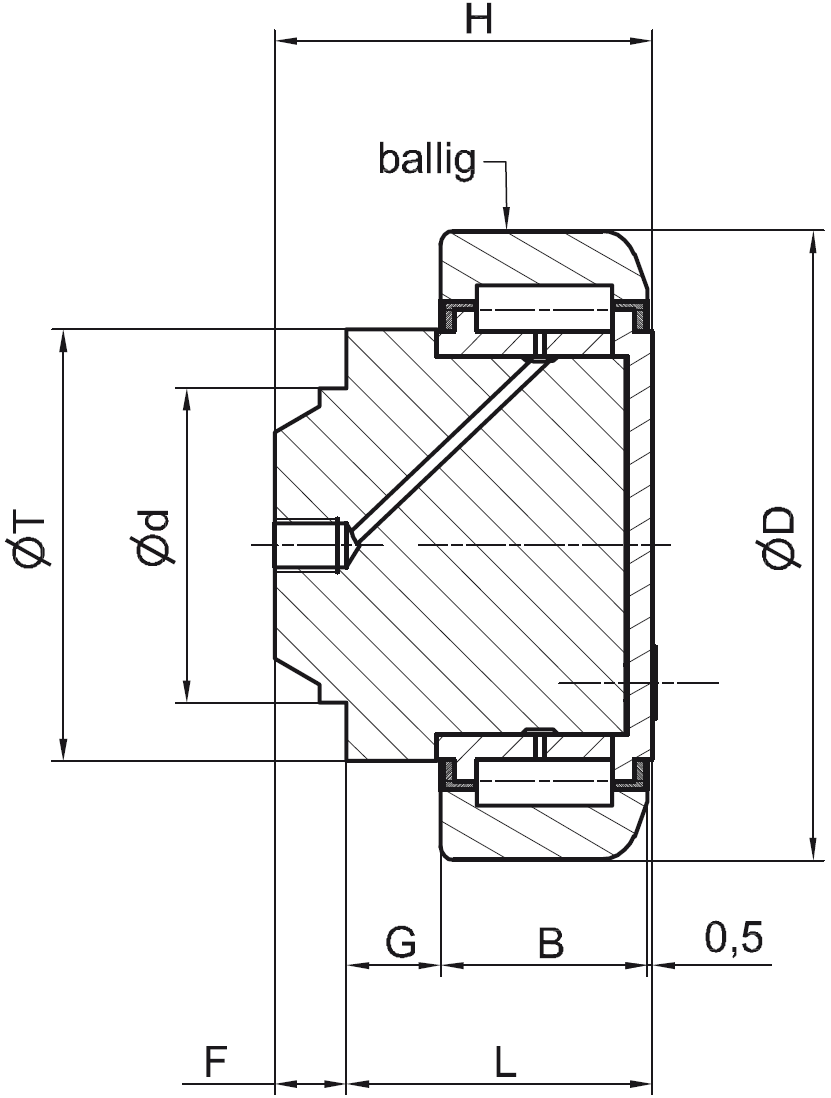

Typ / provedení		Základní rozměry / mm (bližší informace viz.katalog)								Charakteristika únosnosti / kN
Velikost	Provedení	D	d	H	B	G	L	F	T	F_R	C	C₀
PT 060	.0460	64,8	30	36,5	20	9,0	29,5	7,0	42	8,87	31,0	35,5
PT 070	.0460	73,8	35	42,0	23	10,5	34,0	8,0	48	11,40	45,5	51,0
PT 080	.0460	81,8	40	45,5	23	10,0	33,5	11,5	54	12,87	48,0	56,8
PT 090	.0460	92,8	45	54,0	30	10,5	41,0	13,0	59	20,37	68,0	72,0
PT 110	.0460	111,8	60	65,5	31	20,0	51,5	14,0	71	24,06	81,0	95,0
PT 120	.0460	127,8	60	67,8	37	14,0	51,5	16,3	80	33,44	110,0	132,0
PT 150	.0460	153,8	60	74,0	43	10,5	54,0	20,0	103	51,94	151,0	192,0
