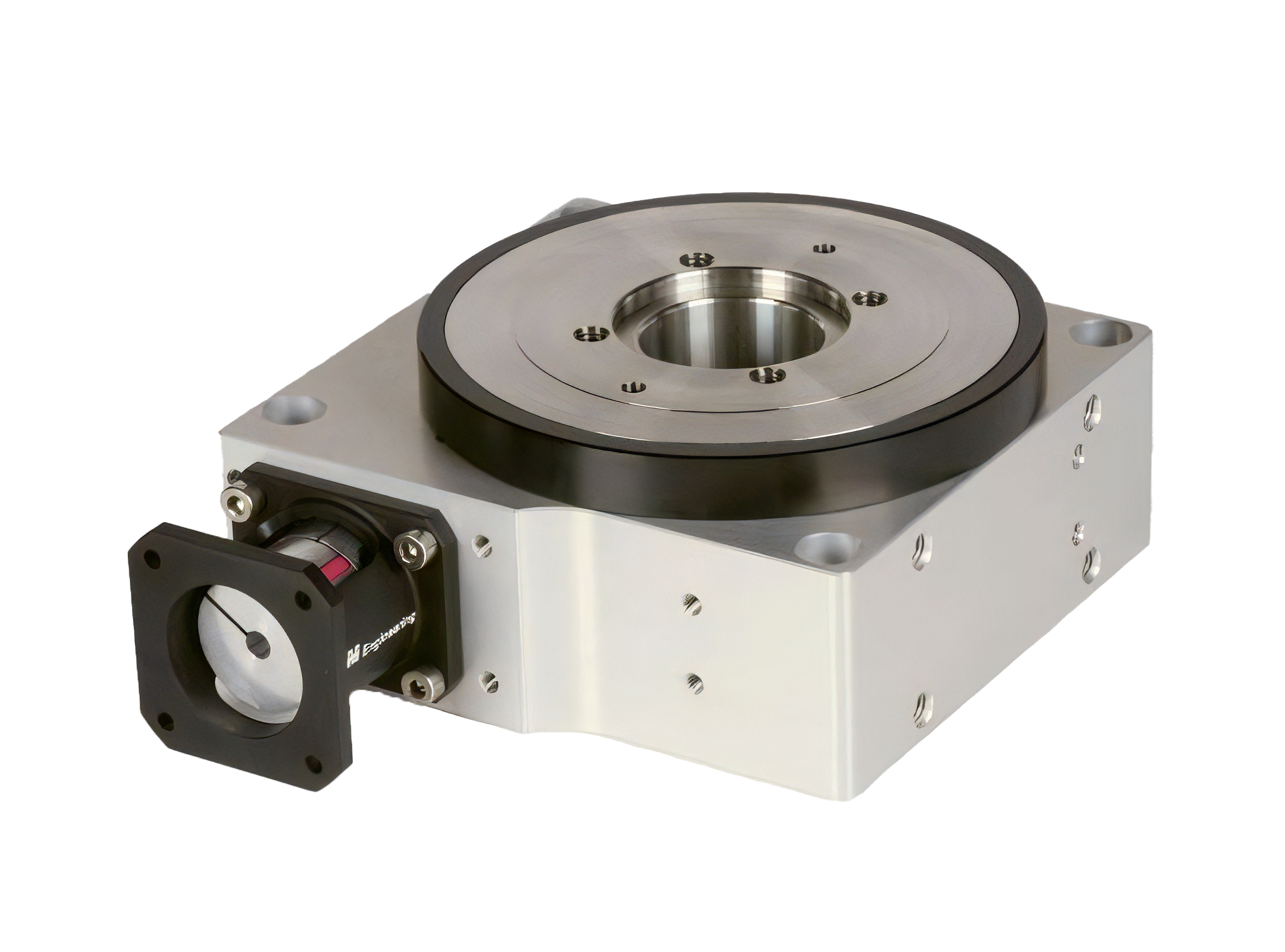

Funkce:
- Otočný stůl se otáčí pomocí motoru (není součástí dodávky) a šnekového převodu.
- Standardní krokový motor (Nema23, □57 mm) může být přímo axiálně připojen přírubou.
- Převodový poměr je 20:1 nebo 40:1 a maximální vstupní otáčky jsou 600 ot/min.
Výhody:
Ložiskový a převodový stupeň umožňují vysoké zatížení. Křížové válečkové ložisko slouží jako pevné ložisko a umožňuje vysoké naklápěcí momenty.
Šnekový převod i všechna ložiska jsou trvale mazána. Proto není nutná žádná údržba. Motorové otočné stoly jsou vhodné pro nepřetržitý provoz.
Praktické odpovídající doplňkové komponenty, jako jsou sklíčidla nebo referenční spínače s držáky, doplňují naši nabídku.
Speciální funkce:
Příruba se spojkou
Příruba motoru je vhodná pro přímou montáž krokového motoru velikosti NEMA 23.
Torzně tuhá spojka zajišťuje přenos krouticího momentu s tlumením vibrací.
Nastavitelný polohovací kroužek
Pomocí nastavitelného polohovacího kroužku lze referenční bod otáčení libovolně nastavit na polohu namontované součásti.
Tuhost naklápění
Díky pečlivému výběru vysoce kvalitních komponent a precizní výrobě dosahuje motorový otočný stůl MDT360110 vysoké nosnosti a tuhosti.
Tabulka zatížení:
| Typ |
Zatížení | ||||
| F1 [N] | F2 [N] | F3 [N] | M1 [Nm] | M2 [Nm] | |
| MDT360110-ixx | 5000 | 3000 | 5000 | 15 | 100 |
| Typ |
Hmotnosti | |||
| AK-B [g] | AK-M [g] | AK-S [g] | t [°C] | |
| MDT360110-ixx | 2670 | (0000) | (0000) | 10 - 60 |
Nebo v případě zájmu na vyžádání info@mnsystems.cz
