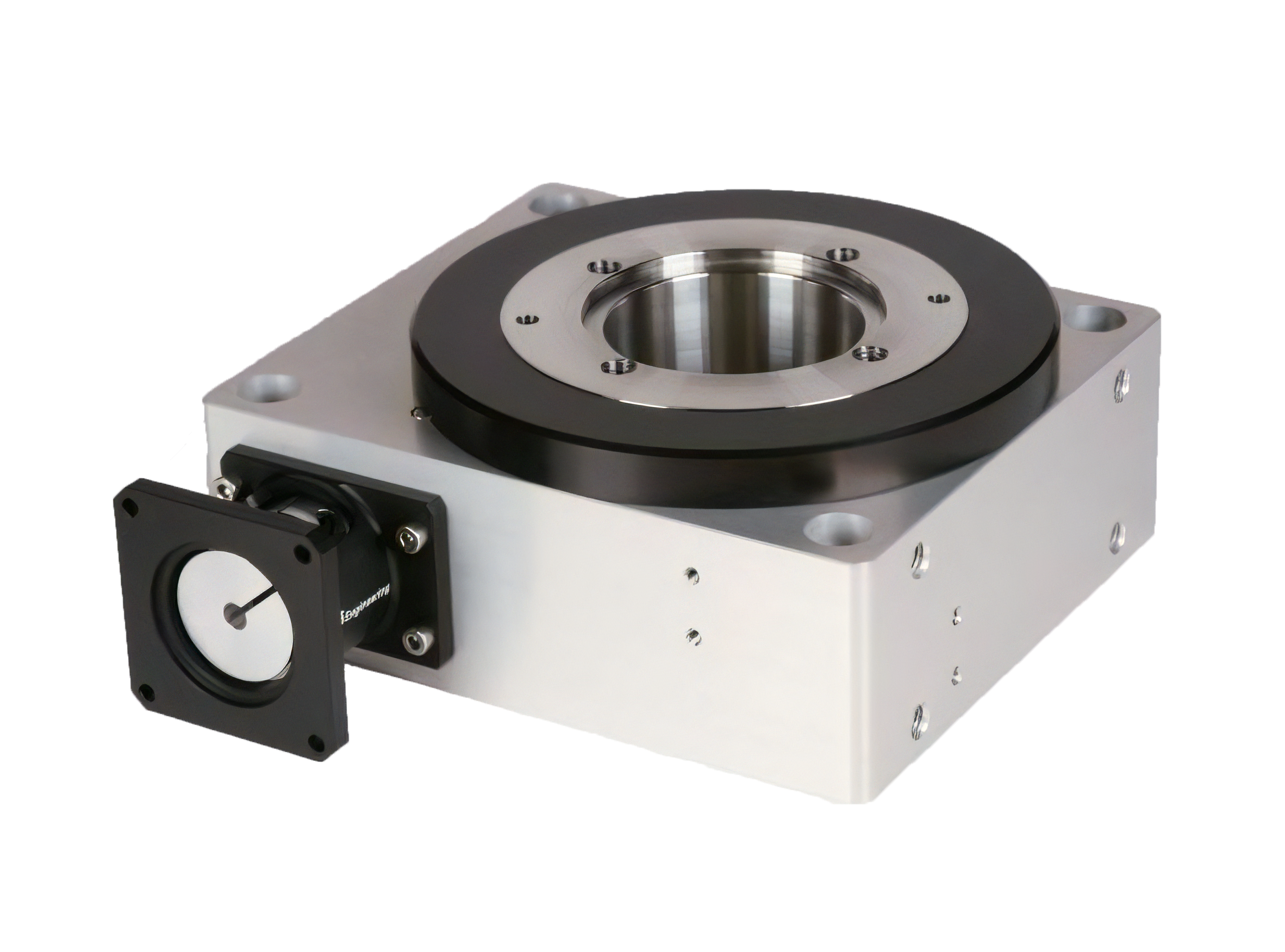

MDT360150-SG-I48-AK-B

- Otočný stůl se otáčí pomocí motoru (není součástí dodávky) a šnekového převodu.

- Standardní krokový motor (Nema23, □57 mm) může být přímo axiálně připojen přírubou.

- Převodový poměr je 48:1 a maximální vstupní otáčky jsou 600 ot/min.

Vysoká nosnost

Ložiskový a převodový stupeň umožňují vysoké zatížení. Křížové válečkové ložisko slouží jako pevné ložisko a umožňuje vysoké naklápěcí momenty.

Nízké nároky na údržbu

Šnekový převod i všechna ložiska jsou trvale mazána. Proto není nutná žádná údržba. Motorové otočné stoly jsou vhodné pro nepřetržitý provoz.

K dispozici je užitečné příslušenství

Praktické odpovídající doplňkové komponenty, jako jsou sklíčidla nebo referenční spínače s držáky, doplňují naši nabídku.

Příruba se spojkou

Příruba motoru je vhodná pro přímou montáž krokového motoru velikosti NEMA 23.

Torzně tuhá spojka zajišťuje přenos krouticího momentu s tlumením vibrací.

Nastavitelný polohovací kroužek

Pomocí nastavitelného polohovacího kroužku lze referenční bod otáčení libovolně nastavit na polohu namontované součásti.

Dutá hřídel

Dutá hřídel s vnitřním průměrem Ø60 mm ponechává mnoho možností.

Technická data

zatizeni

Katalogový list

Odkazy

Modely

Nebo v případě zájmu na vyžádání info@mnsystems.cz

Video
