Popis:

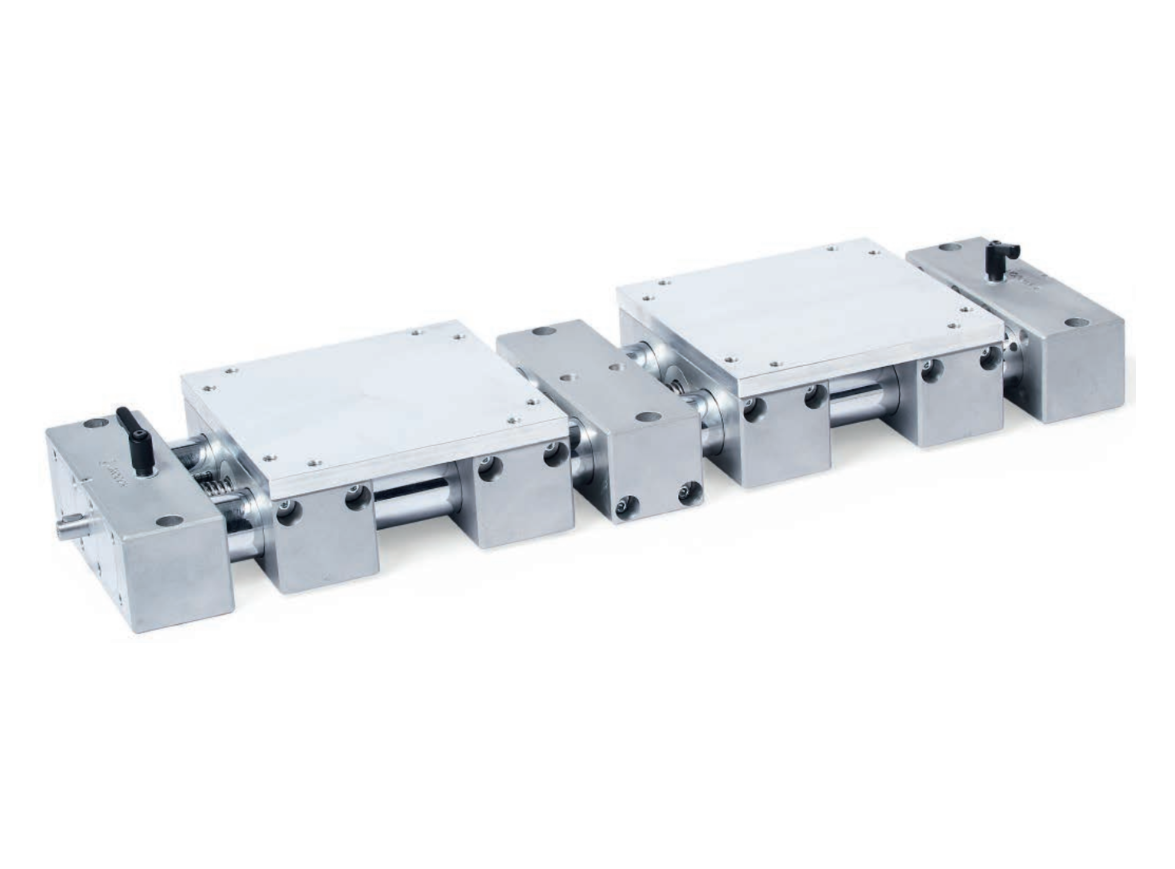

Vodicí trubky přesných dvojitých lineárních jednotek PD3D jsou vyrobeny z chromované oceli. nebo leštěných přesných trubek z nerezové oceli. Konce z hliníku spojují trubky a vytvářejí koncové díly z hliníku. přesné lineární vedení spolu s vodicími prvky. Vystředěná nezávislá vřetena mají lichoběžníkový nebo jemný závit a kuličková ložiska na obou stranách. na obou stranách. Dvojité vodicí prvky s kluzným vedením jsou lineárně pohybují podél závitů vřeten pomocí integrovanými maticemi vřetena - nezávisle na na protilehlé straně.
Dvojité trubkové lineární jednotky mají vysokou torzní tuhost a mohou přenášet vysoké hmotnosti a krouticí momenty. Na dvojitý vodicí prvek rozděluje zatížení mezi čtyři vodicí body, což umožňuje ještě vyšší zatížení.
Součásti příslušenství jsou uvedeny v tabulkách a jsou to zohledněny již při výběru lineárních jednotek. Tím je zajištěno, že např. délky čepů z1 a z2 jsou správné. upevnění příslušenství. Příslušenství je není součástí lineárních jednotek.

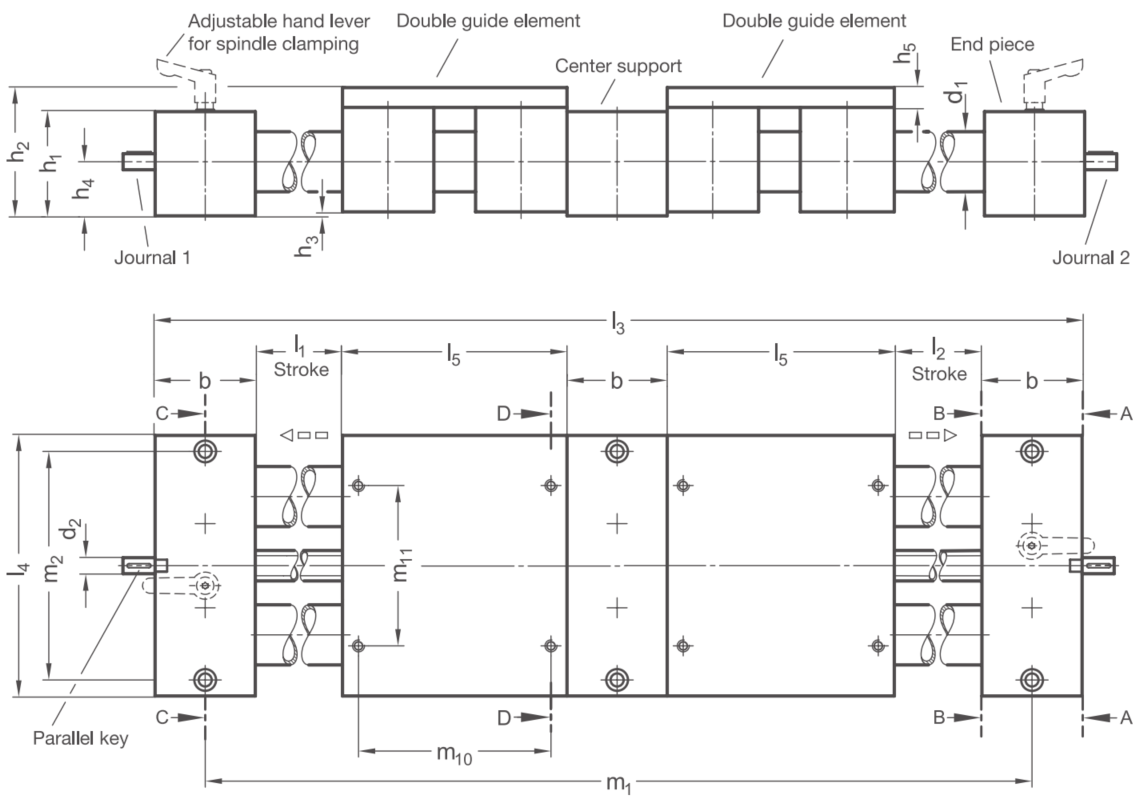

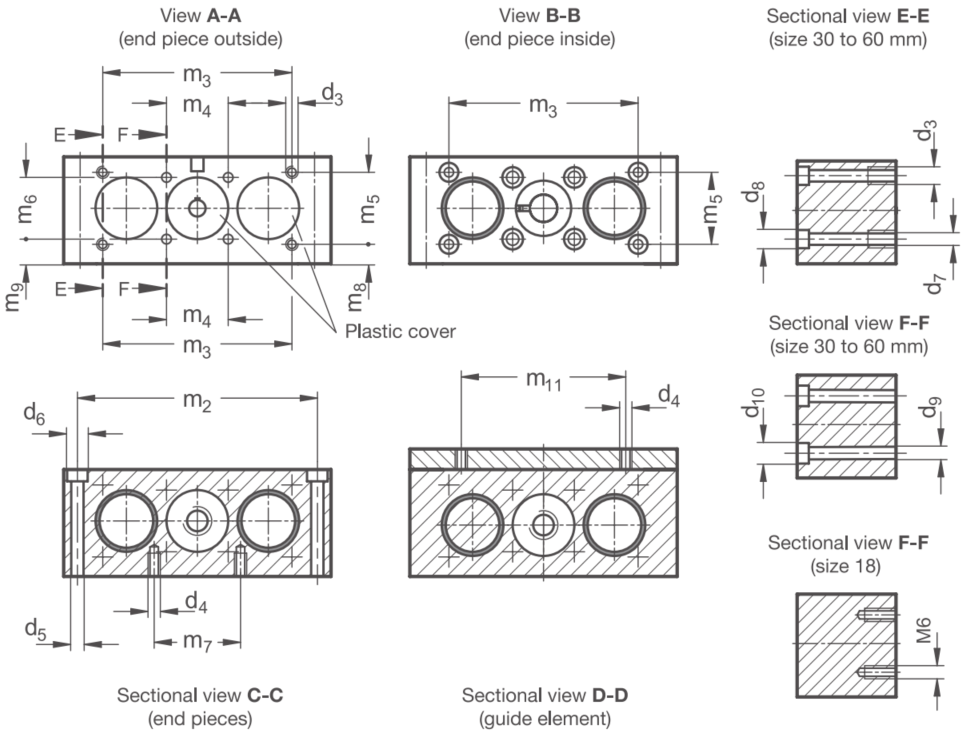

Rozměry:
Rozměry | |||||||||||||||
d1 |
l1 |
l2 | b | d2 | d3 | d4 |
d5 | d6 | d7 | d8 | d9 | d10 | |||
18 | ...400 | ...400 | 28 | 6 | - | M5 | 5,5 | 10 | M5 | - | - | - | - | - | - |
30 | ...750 | ...750 | 50 | 8 | M6 | M6 | 6,6 | 11 | M6 | 5,5 | 10 | M5 | 6,6 | 11 | M6 |
40 | ...1030 | ...1030 | 60 | 12 | M8 | M8 | 9 | 15 | M8 | 6,6 | 11 | M6 | 8,6 | 13,5 | M8 |
50 | ...1130 | ...1130 | 72 | 12 | M10 | M8 | 9 | 15 | M8 | 9 | 13,5 | M8 | 9 | 13,5 | M8 |
60 | ...1390 | ...1390 | 80 | 14 | M10 | M10 | 10,5 | 16,5 | M10 | 9 | 13,5 | M8 | 11 | 16,5 | M10 |
Rozměry | ||||||||||||||
d1 |
h1 |
h2 |
h3 |
h4 | h5 | l3 | l4 | l5 | m1 | m2 | m3 | m4 | m5 | m6 |
18 | 28 | 37 | 1 | 14,5 | 8 | 3x b + 2x l5 + l1+ l2 | 81 | 81 | 2x b + 2x l5 + l1+ l2 |
68 | - | 20 | - | 20 |
30 | 52 | 64 | 2 | 27 | 10 | 3x b + 2x l5 + l1+ l2 | 130 | 130 | 2x b + 2x l5 + l1+ l2 | 114 | 92 | 30 | 35 | 30 |
40 | 60 | 75 | 3 | 31,5 | 12 | 3x b + 2x l5 + l1+ l2 | 180 | 180 | 2x b + 2x l5 + l1+ l2 | 160 | 132 | 39 | 38 | 39 |
50 | 72 | 92 | 4 | 38 | 16 | 3x b + 2x l5 + l1+ l2 | 206 | 206 | 2x b + 2x l5 + l1+ l2 | 184 | 150 | 46 | 50 | 46 |
60 | 86 | 106 | 4 | 45 | 16 | 3x b + 2x l5 + l1+ l2 | 240 | 240 | 2x b + 2x l5 + l1+ l2 | 216 | 185 | 55 | 60 | 55 |
Objednací kód: PD3D - d1 - a - l1 - l2 - r1 - p1 - z1 - r2 - p2 - z2 | Příklad objednání: PD3D-30-2ST-700-700-RH-1-D-LH-4-B
PD3D ... přesná dvoutrubková jednotka
d1 ... průměr trubky
a ... materiál
1ST = kluzné vedení / trapézový šroub
• Vodicí trubky: Ocel (pochromovaná)
• Koncové díly / vodicí prvky: Hliník (lesklý), montážní plochy: Obráběné
• Vřeteno s trapézovým / jemným závitem: Ocel (s kuličkovým ložiskem)
1ED = kluzné vedení / trapézový šroub
• Vodicí trubky: AISI 304 (leštěné)
• Koncové díly / vodicí prvky: Hliník (lesklý), montážní plochy: Obráběné
• Vřeteno s trapézovým / jemným závitem: AISI 303 (s kuličkovým ložiskem)
l1 ... zdvih 1
l2 ... zdvih 2
r1 ... směr stoupání závitu šroubu 1
RH = pravý závit
RHK = pravý závit s upínacím kroužkem a ruční páčkou pro zajištění vřetena.
LH = levý závit
LHK = levý závit s upínacím kroužkem a ruční pákou pro zajištění vřetena.
p1 ... stoupání šroubovice 1
z1 ... čep 1 (možnosti naleznete zde)
r2 ... směr stoupání závitu šroubu 2
RH = pravý závit
RHK = pravý závit s upínacím kroužkem a ruční páčkou pro zajištění vřetena.
LH = levý závit
LHK = levý závit s upínacím kroužkem a ruční pákou pro zajištění vřetena.
p2 ... stoupání šroubovice 2
z2 ... čep 2 (možnosti naleznete zde)
d1 |
Ø šroubu |
Stoupání šroubovice p1 / p2 |
Ø čepu | Délka čepu B | Délka čepu D |
Volitelná délka čepu |
|
Trapézový závit | Jemný závit, metrický |
d2 | l6 |
l7 | l8 | ||
18 | 10 | 3 | 1 | 6 | 16 | 46 | 16...46 |
30 | 14 | 4 | 1 | 8 | 16 | 52 | 16...67 |
40 | 20 | 4 | 1 | 12 | 17 | 59 | 17...74 |
50 | 20 | 4 | 1 | 12 | 18 | 60 | 18...75 |
60 | 24 | 5 | 1,5 | 14 | 19 | 61 | 19...76 |
Čep z1
Čep | |||||
z1 | |||||
B | Čep pro ruční kolo | D | Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18) | Gxx | Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) |
Hxx | Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) |
||||
Čep z2
Čep | |||||
z2 | |||||
B | Čep pro ruční kolo | D | Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18) |
Gxx | Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) |
Hxx | Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) | ||||
Dvoutrubkové jednotky s jedním vodícím prvkem
Výstupní hřídel lineární jednotky | Fx [N] |
Fy [N] | Fz [N] | Mx | My |
Mz | ||||
l = 500 | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | [Nm] | [Nm] | [Nm] | |
18 | 425 | 215 | 110 | - | 105 | 80 | - | 22 | 35 | 40 |
30 | 850 | 1100 | 900 | 550 | 600 | 350 | 150 | 100 | 100 | 100 |
40 | 1100 | 3700 | 2800 | 1400 | 2100 | 600 | 180 | 150 | 140 | 170 |
50 | 1900 | 3850 | 2400 | 2100 | 3100 | 700 | 200 | 180 | 220 | 290 |
60 | 2700 | 6900 | 5700 | 5100 | 6300 | 2800 | 360 | 320 | 350 | 500 |
Dvoutrubkové jednotky se dvěma vodícími prvky
Výstupní hřídel lineární jednotky | Fx [N] |
Fy [N] | Fz [N] | Mx | My |
Mz | ||||
l = 500 | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | [Nm] | [Nm] | [Nm] | |
18 | 425 | 290 | 180 | - | 140 | 105 | - | 42 | 50 | 75 |
30 | 850 | 1550 | 1300 | 800 | 700 | 550 | 250 | 150 | 150 | 200 |
40 | 1100 | 6400 | 3400 | 1900 | 2400 | 750 | 280 | 180 | 210 | 260 |
50 | 1900 | 7500 | 5100 | 2700 | 3400 | 850 | 340 | 250 | 350 | 530 |
60 | 2700 | 11500 | 9500 | 8200 | 7500 | 3100 | 610 | 550 | 650 | 980 |
Průhyb / pružná deformace:
Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Při uvedených hodnotách to činí přibližně 0,4 mm u vodicích trubek a 0,3 mm u pevných vodicích hřídelí. Tato deformace je znázorněna na příkladu síly Fz.
Popis:
Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodů a převodových jednotek umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány. kolmo nebo rovnoběžně k sobě.
