Popis:

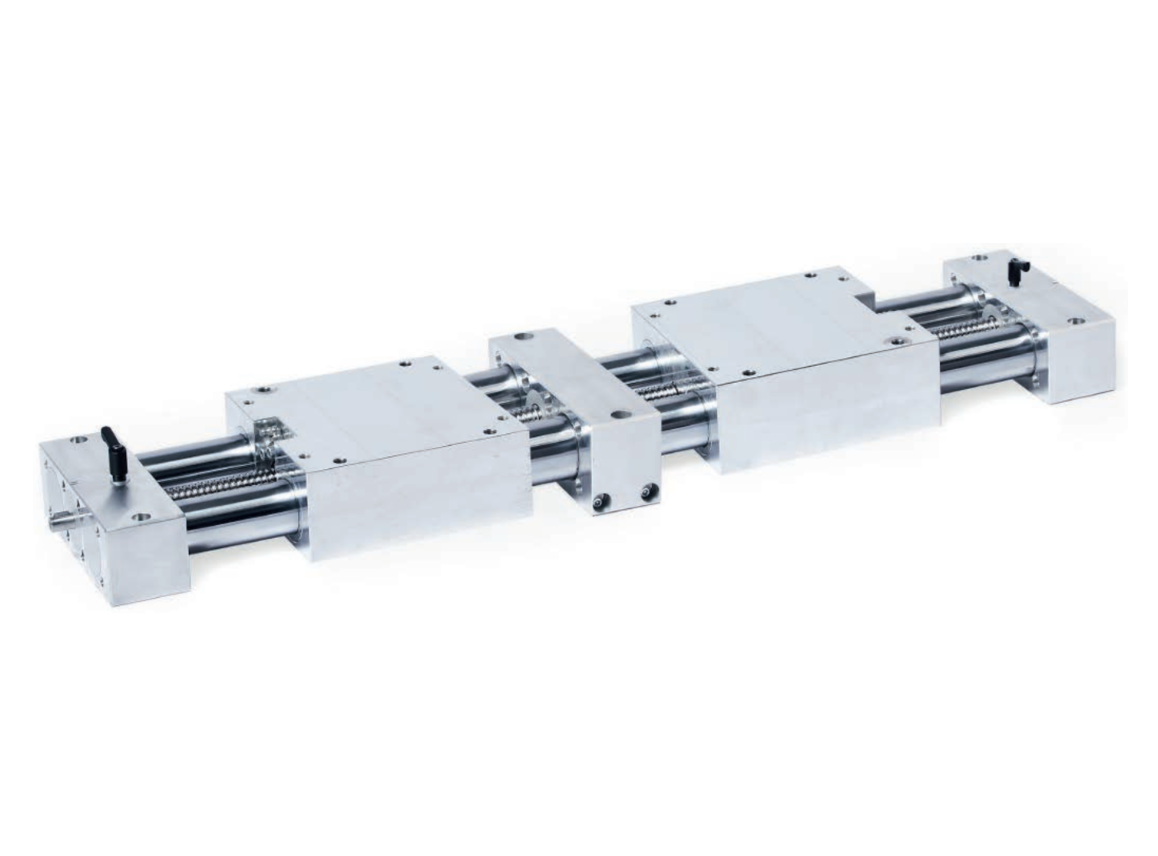

Kruhová vedení přesných dvojitých trubkových lineárních jednotek PD3DK jsou vyrobena z tvrdé chromované oceli nebo leštěných nerezových plných hřídelí. Hliníkové CNC koncovky spojují pevné hřídele a společně tvoří velmi přesné lineární vedení. s vodicími prvky. Dva nezávislé vířivé nebo válcované kuličkové šrouby procházejí skrz uprostřed sestavy. Dvojité vedení válečků vodicí prvky se pohybují lineárně podél závitů vřetena pomocí integrovaných matic kuličkových šroubů. - nezávisle na protilehlé straně.
Dvojité trubkové lineární jednotky mají vysokou torzní tuhost a mohou přenášet vysoké hmotnosti a točivé momenty. Dvojitý vodicí prvek rozkládá zatížení mezi čtyři vodicí body, což umožňuje ještě vyšší zatížení.
Příslušenství jsou uvedeny v tabulkách a jsou to zohledněny již při výběru lineárních jednotek. Tím je zajištěno, že např. délky čepů z1 a z2 jsou správné. upevnění příslušenství. Příslušenství je není součástí lineárních jednotek.
Společnost MN - systems s.r.o. byla založena v roce 2011 s cílem dodávat komponenty pro automatizaci a obecný průmysl, zejména se specializací na lineární systémy pohybu. S postupem času se produktové portfólio rozšířilo i jiné produkty jako jsou například prvky pro mazání, stopery a zarážky pro dopravní systémy, lineární technika atd. V naší společnosti věříme, že pouze kvalitní a komplexní servis nejen v oblasti engineeringu, ale také dodávky spolehlivých produktů jsou základem zdravého obchodního vztahu mezi námi a naším zákazníkem. Nabízíme komponenty od předních světových výrobců. Společnost disponuje konstrukčním oddělením, ale také vlastními výrobními kapacitami, které zahrnuje CNC soustružení a CNC frézování a broušení rotačních ploch..
Lineární jednotky | Pohybové šrouby | Zdvižné převodovky | Precizní lineární vedení a pohybové stolky Paletové stopery a příslušenství | Lineární motory | Kuličkové jednotky | Systémy jednobodového mazání ... Technické poradenství | Prodej | Servis | Repase
V současnosti nabízíme tyto komponenty v rámci celé České republiky a Slovenska. Ke všem námi nabízeným komponentům zajišťujeme technickou a obchodní podporu. Na základě specifických požadavků zákazníka navrhujeme technické řešení na míru přímo pro danou úlohu.

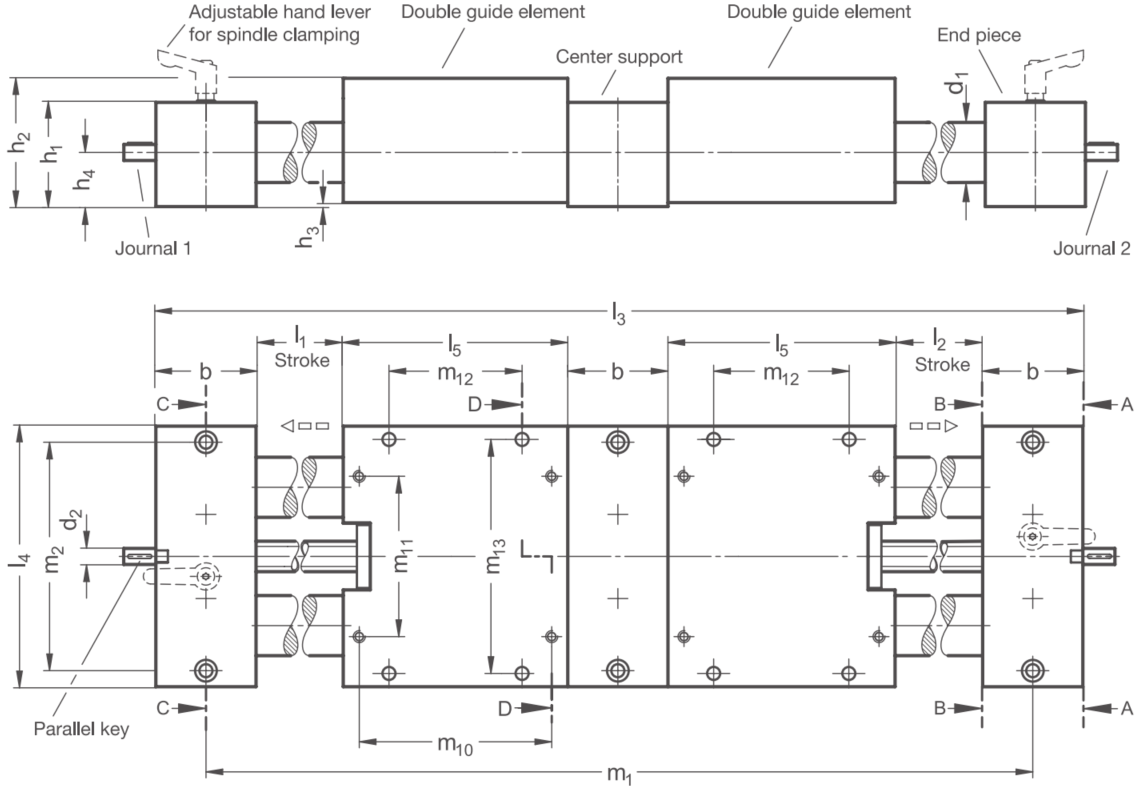

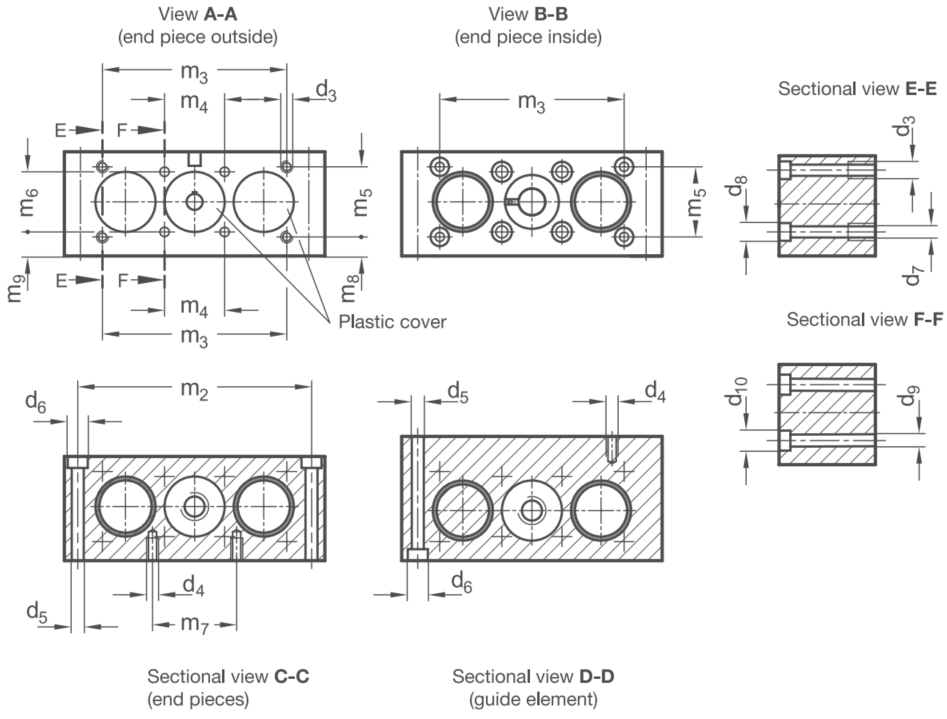

Rozměry:
