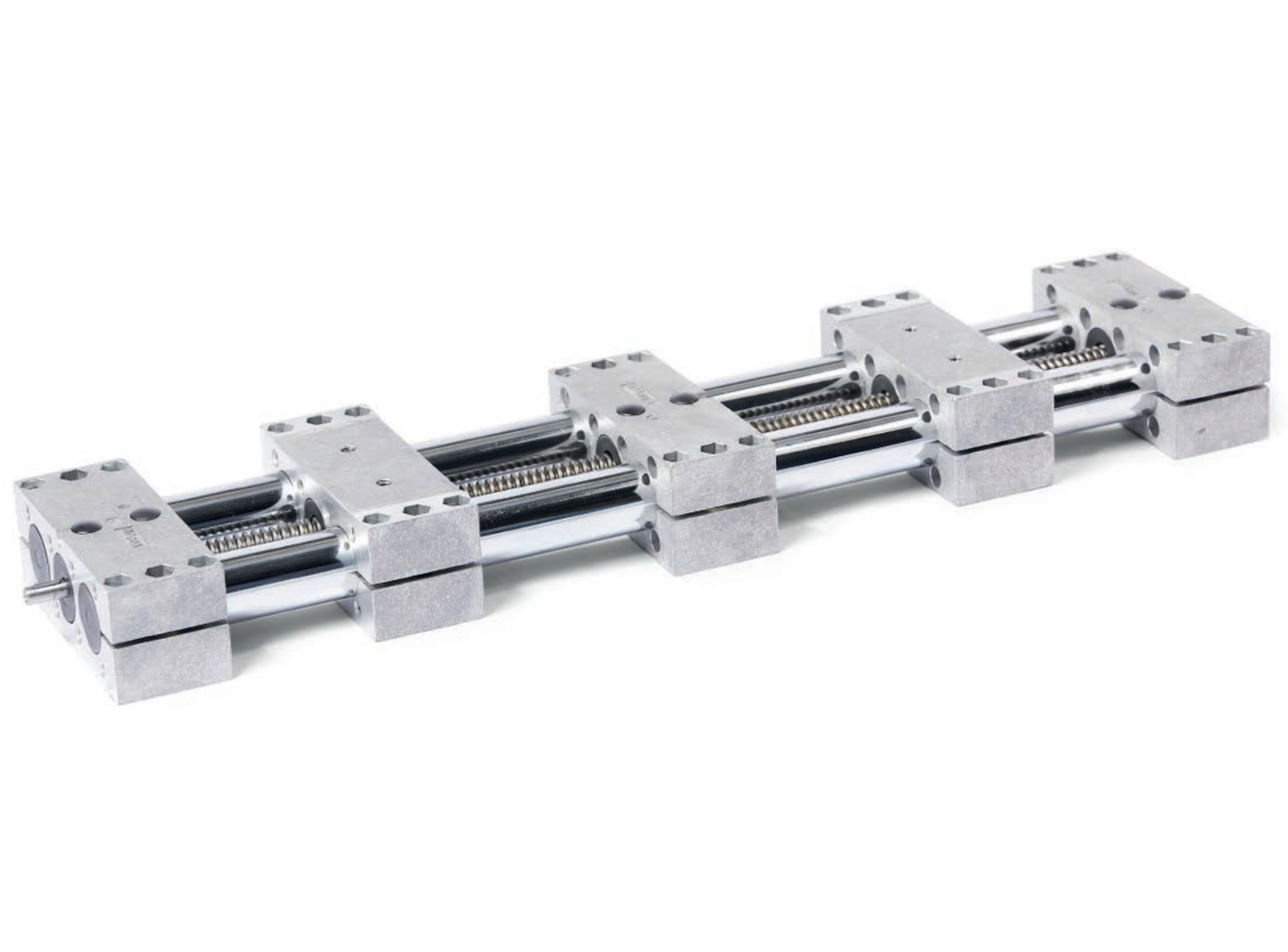

Popis:

vodicí trubky dvojitých trubkových lineárních jednotek VD3E jsou vyrobeny z chromované oceli nebo leštěných přesných trubek z nerezové oceli. Hliníkové koncovky spojují trubky a spolu s vodicím prvkem tvoří pevné lineární vedení. Dvě nezávislá vřetena s kuličkovými ložisky na každém z nich. jsou instalována uprostřed. Závit Směr závitu vřeten lze zvolit podle potřeby. pro každou stranu. Společně s jedním vedením se připevněné matice vřeten pohybují lineárně. podél závitu vřetena, nezávisle na na opačné straně.

Dvojité trubkové lineární jednotky mají vysokou torzní tuhost a mohou přenášet vysoké hmotnosti a krouticí momenty. V závislosti na konstrukci se díl, který má být se upevňuje k vodicímu prvku nebo k vodicímu prvku, který se je vodicí prvek sám instalován na místě použití. tak, aby se celá lineární jednotka pohybovala společně.

Možné příslušenství je již zohledněno při výběru lineárních jednotek podle možností uvedených v tabulkách. Tato stránka zajišťuje například, že délky čepů z1 a z2 jsou vhodné pro upevnění příslušenství. Příslušenství není součástí dodávky s lineárními jednotkami.

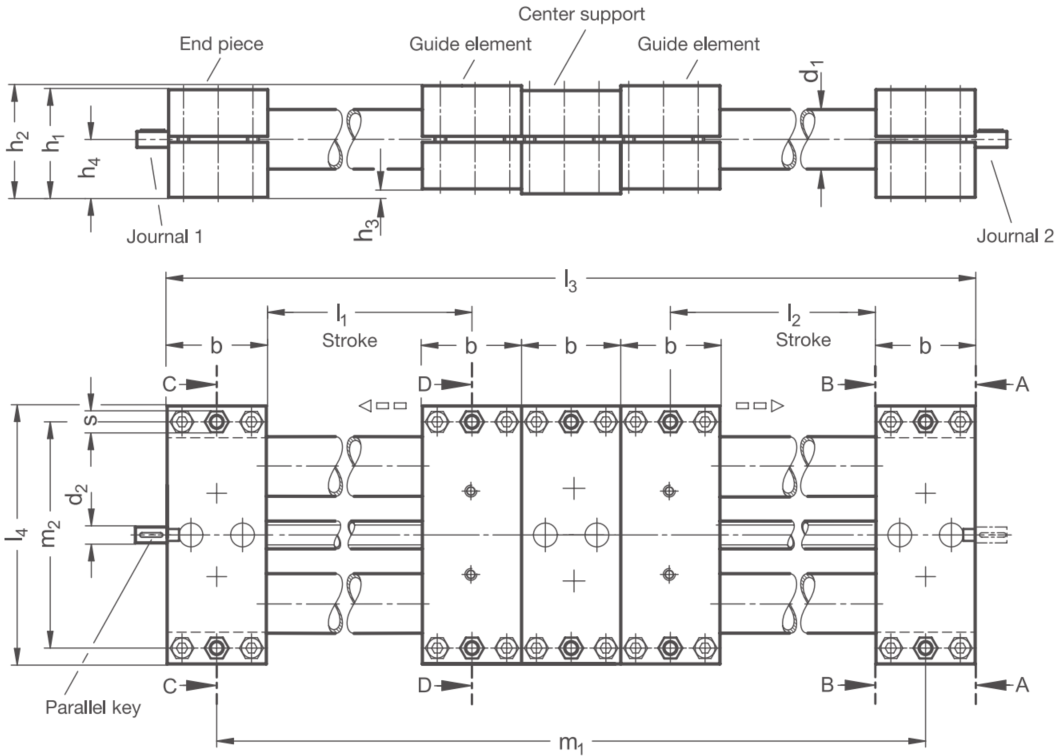

vd3e 1

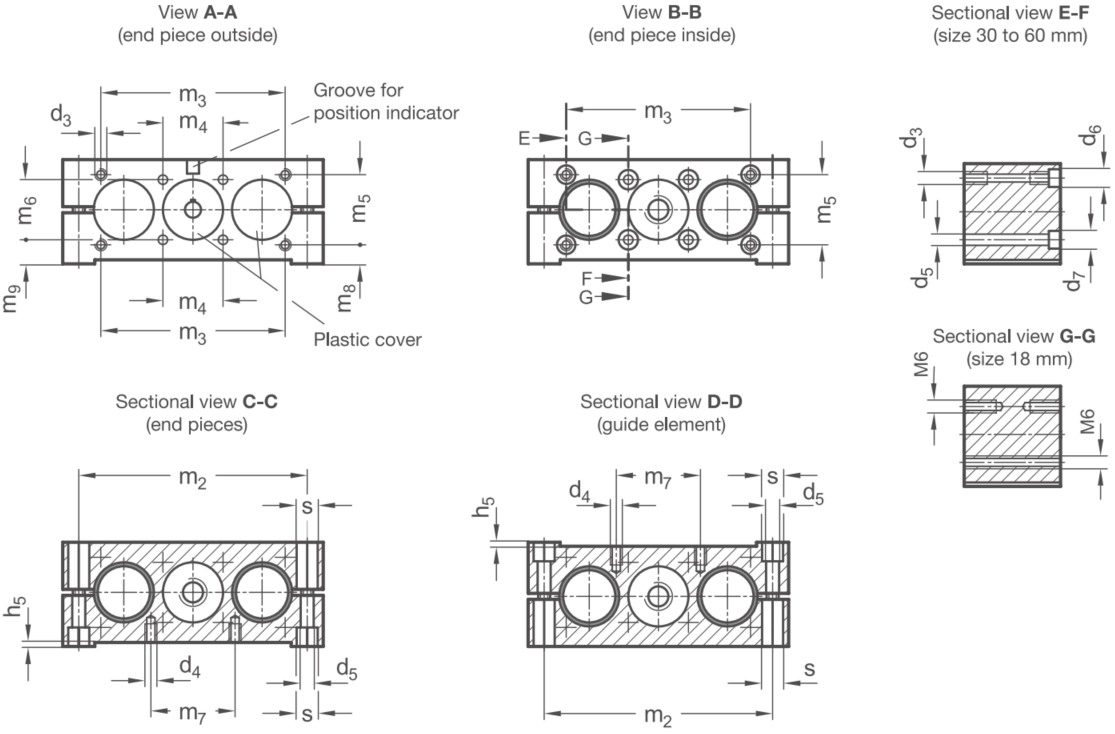

vd3e 2


Rozměry:

Rozměry
d1
l1
l2 b d2 d3* d4**
d5 d6 d7 h1
18 ...400 ...400 28 6 - M5 5,3 - - - - 28
30 ...750 ...750 50 8 M6 M6 6,5 9 M5 10,5 M6 52
40 ...1150 ...11580 60 12 M8 M8 8,5 13,5 M6 13,5 M8 60
50 ...1265 ...1265 72 12 M10 M8 8,5 13,5 M8 13,5 M8 72
60 ...1550 ...1550 80 14 M10 M10 10,5 13,5 M8 16,5 M10 86



* hloubka závitu na obou stranách minimálně 2x d3

** hloubka závitu na obou stranách minimálně 1,5x d4


Rozměry
d1
h2 h3
h4 h5 l3 l4 m1 m2 m3 m4 m5 m6
18 29 1 14,5 0,75 5x b + l1 + l2
81 4x b + l1 + l2 68 - 20 - 20
30 54 2 27 0,85 5x b + l1 + l2 130 4x b + l1 + l2 114 92 30 35 30
40 63 3 31,5 1,05 5x b + l1 + l2 180 4x b + l1 + l2 160 132 39 38 39
50 76 4 38 1,2 5x b + l1 + l2 206 4x b + l1 + l2 184 150 46 50 46
60 90 4 45 1,35 5x b + l1 + l2 240 4x b + l1 + l2 216 185 55 60 55

Objednací kód: VD3E - d1 - w - l1 - l2 - r1 - p1 - z1 - r2 - p2 - z2 | Příklad objednání: VD3E-30-STS-700-700-RH-1-D-LH-4-F

VD3E ... dvoutrubková jednotka

d1 ... průměr trubky

w ... materiál

       ST = ocel

        • Vodicí trubky: Ocel (pochromovaná)

        • Koncové díly / vodicí prvky: Hliník (lesklý)

          Montážní plochy: Obráběné

        • Vřeteno s trapézovým / jemným závitem: Ocel (s kuličkovým ložiskem)

       ED = nerezová ocel

        • Vodicí trubky: Ocelové (pochromované)

        • Koncové díly / vodicí prvky: Hliník (lakovaný - černá RAL 9005)

          Montážní plochy: Obráběné v lesklém provedení

        • Vřeteno s trapézovým / jemným závitem: Ocel (s kuličkovým ložiskem)

       STS = nerezová ocel

        • Vodicí trubky: AISI 304 (leštěné)

        • Koncové díly / vodicí prvky: Hliník (lesklý)

          Montážní plochy: Obráběné

        • Vřeteno s trapézovým / jemným závitem: AISI 303 (s kuličkovým ložiskem)

       EDS = nerezová ocel

        • Vodicí trubky: AISI 304 (leštěné)

        • Koncové díly / vodicí prvky: Hliník (lakovaný - černá RAL 9005)

          Montážní plochy: Obráběné v lesklém provedení

        • Vřeteno s trapézovým / jemným závitem: Nerezová ocel AISI 303 (s kuličkovým ložiskem)






l1 ... zdvih 1

l2 ... zdvih 2

r1 ... směr stoupání závitu šroubu 1

       RH = pravý závit

       LH = levý závit

p1 ... stoupání šroubovice 1

z1 ... čep 1 (možnosti naleznete zde)

r2 ... směr stoupání závitu šroubu 2

       RH = pravý závit

       LH = levý závit

p2 ... stoupání šroubovice 2

z2 ... čep 2 (možnosti naleznete zde)


d1
Ø šroubu
Stoupání šroubovice p1 / p2
Ø čepu Délka čepu B Délka čepu D
Délka čepu E
Délka čepu F
Volitelná délka čepu
Trapézový závit Jemný závit, metrický
d2 l4
l6 l7 l8 l9
18 10 3 1 6 16 46 - - 16...46
30 14 4 1 8 16 52 31 67 16...67
40 20 4 1 12 17 59 32 74 17...74
50 20 4 1 12 18 60 33 75 18...75
60 24 5 1,5 14 19 61 34 76 19...76



Čep z1

Čep
z1
B Čep pro ruční kolo D Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18)
E Čep pro distanční desku a ruční kolo (pouze pro d≥ 30)
kod z1 b kod z1 b kod z1 b
F Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d≥ 30)
Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l9)
Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l9)
kod z1 b kod z1 b kod z1 b



Čep z2

Čep
z2
B Čep pro ruční kolo D Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18)
E Čep pro distanční vložku desku a ruční kolo (pouze pro d≥ 30)
kod z2 b kod z2 b kod z2 b
F Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d≥ 30) Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l9) Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l9)
kod z2 b kod z2 b kod z2 b
Technická data

td1td2






















Dvoutrubkové jednotky s jedním vodícím prvkem

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 425 215 110 - 105 80 - 22 35 40
30 850 1100 900 550 600 350 150 100 100 100
40 1100 3700 2800 1400 2100 600 180 150 140 170
50 1900 3850 2400 2100 3100 700 200 180 220 290
60 2700 6900 5700 5100 6300 2800 360 320 350 500

Dvoutrubkové jednotky se dvěma vodícími prvky

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 425 290 180 - 140 105 - 42 50 75
30 850 1550 1300 800 700 550 250 150 150 200
40 1100 6400 3400 1900 2400 750 280 180 210 260
50 1900 7500 5100 2700 3400 850 340 250 350 530
60 2700 11500 9500 8200 7500 3100 610 550 650 980

Průhyb / pružná deformace:

Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Při uvedených hodnotách to činí přibližně 0,4 mm u vodicích trubek a 0,3 mm u pevných vodicích hřídelí. Tato deformace je znázorněna na příkladu síly Fz.

td3td4

Aplikace

Popis:

Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodů a převodových jednotek umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány. kolmo nebo rovnoběžně k sobě.

pr mon 1pr mon 2

pr mon 3pr mon 4



Příslušenství

vzhvzpmvzpe




vzkvzddvzdv




vzddyld
