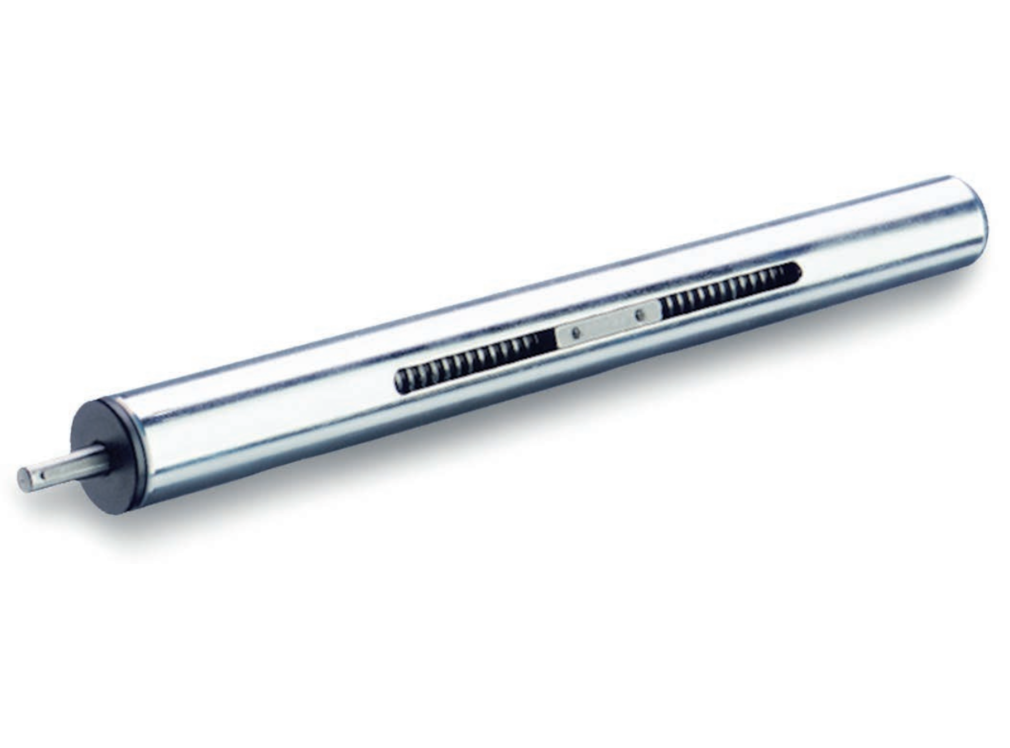

Popis:

Lineární jednotky VES jsou vyrobeny z chromované oceli a lze je objednat ze skladu ve standardních délkách uvedených v tabulce pro krátké dodací lhůty. Konfigurovatelné lineární jednotky v jednotlivých délkách jsou k dispozici pod označením VE1R.

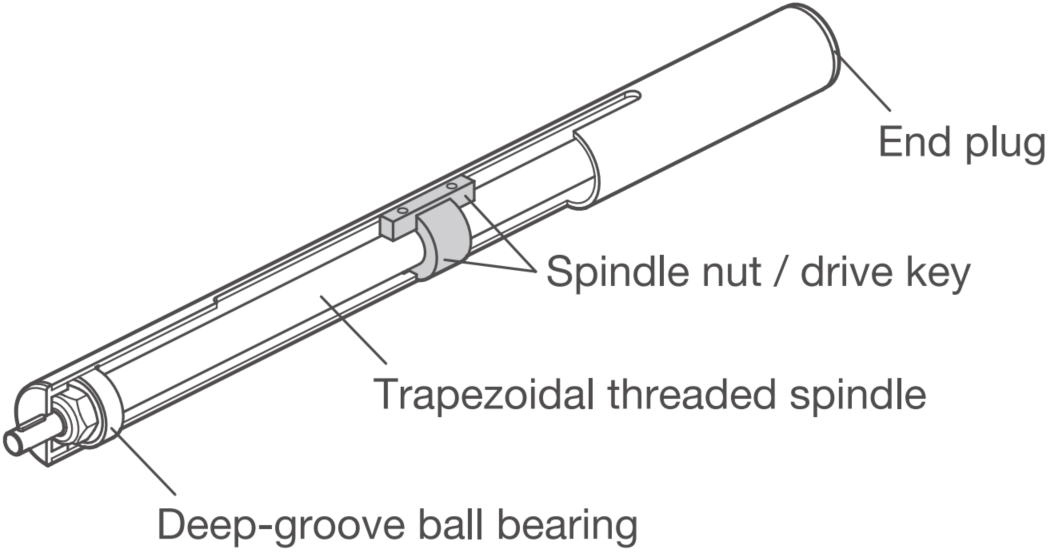

Ve vodicí trubce je instalováno průběžné vřeteno s kuličkovými ložisky na každé straně. Matice vřetena přenáší lineární pohyby na konektor lineární jednotky prostřednictvím hnacího klíče podél vodicí drážky.

Otvor pro vodicí prvek tvoří spolu s vodicí trubkou pevné lineární kruhové vedení. Na výběr je více typů konektorů, které lze pomocí drážkovaného otvoru nastavit nebo upnout pro malou vůli. V závislosti na provedení je pohybující se díl upevněn k vodicímu prvku nebo k vodicí trubce. samotný prvek instaluje na místě použití tak, aby se celá lineární jednotka pohybovala společně.

Délka čepu je navržena pro upevnění ručního kola. Ruční kolo a konektory lineární jednotky nejsou součástí lineární jednotky a je nutné je objednat zvlášť.

Nastavitelné ruční páky jsou určeny k opakovanému upínání vodicích prvků bez použití nástrojů. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.


ves

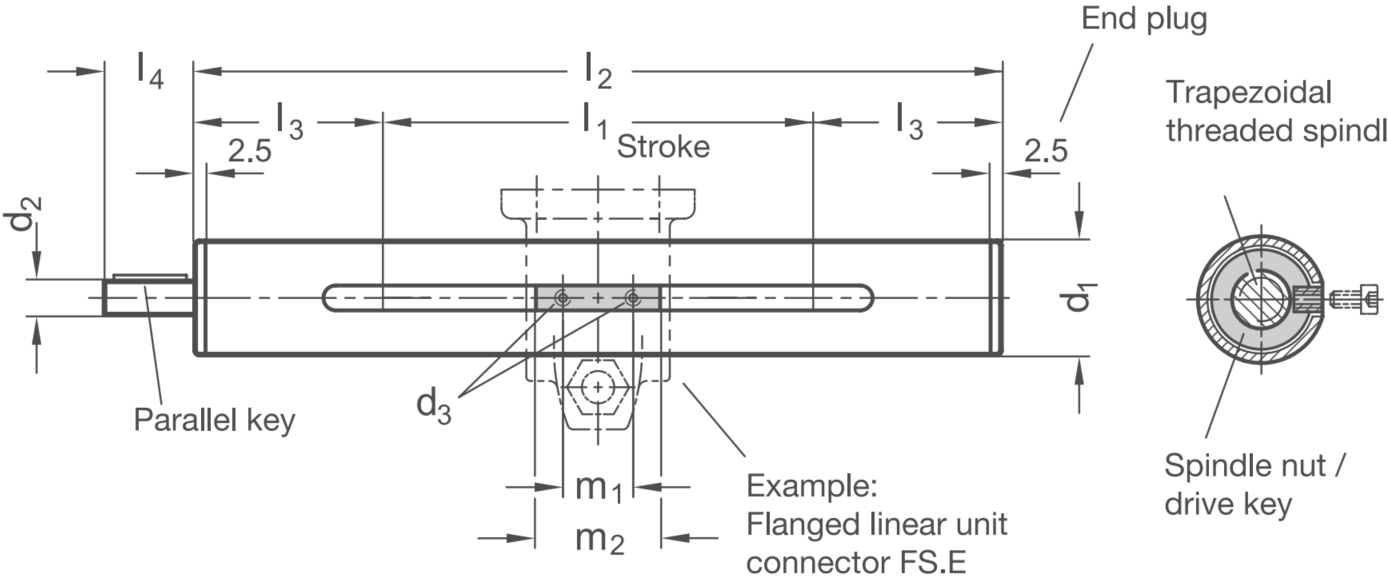

 Rozměry:

d1
Zdvih (standardní délky) Max. zdvih Závitové vřeteno d2 d3 l2 l3 l4 m1 m2 Paralelní vřeteno
l1 DIN 6885
18 65 165 265 - - 350 TR 10x3 6 M3 l1 + 140 70 16 17 24 A2x2x12
30 100 150 200 300 - 1250 TR 14x4 8 M4 l1 + 205 102,5 16 23 38 A2x2x12
40 70 170 220 270 320 1570 TR 20x4 12 M5 l1 + 235 117,5 17 42 54 A4x4x12
50 65 115 215 265 315 1565 TR 20x4 12 M6 l1 + 240 120 18 42 54 A4x4x12
60 220 720 - - - 1520 TR 24x5 14 M8 l1 + 285 142,5 19 58 70 A5x5x16

Objednací kód: VES - d1 - l1 - t - w | Příklad objednání: VES-30-150-R1-ST

VES ... jednotrubková jednotka

d1 ... vnější průměr

l1 ... zdvih

t ... typ

       R1

        • Pravý závit

        • Čep hřídele na jedné straně

o ... materiál

       ST = Ocel

        • Vodicí trubka, DIN EN 10305-4: Ocel, chromovaná

        • Vřeteno s trapézovým závitem: Ocel, s kuličkovým ložiskem

        • Matice vřetena: červená mosaz / Koncová zátka: plast

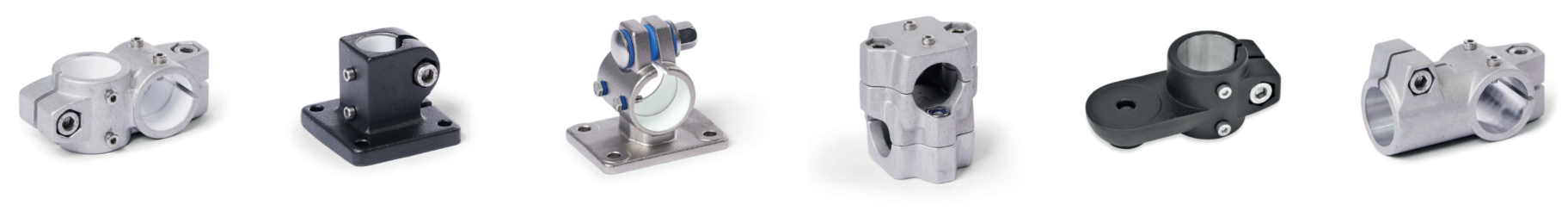

Jezdci jednotrubkových jednotek

Jednotrubková jednotka VES se stane funkční osou až po připojení konektoru lineární jednotky. Jezdci lineárních jednotek jsou k dispozici v různých provedeních pro různé aplikace. Pro zjednodušení procesu výběru je zde uveden jejich přehled.

spodni1


Technická data

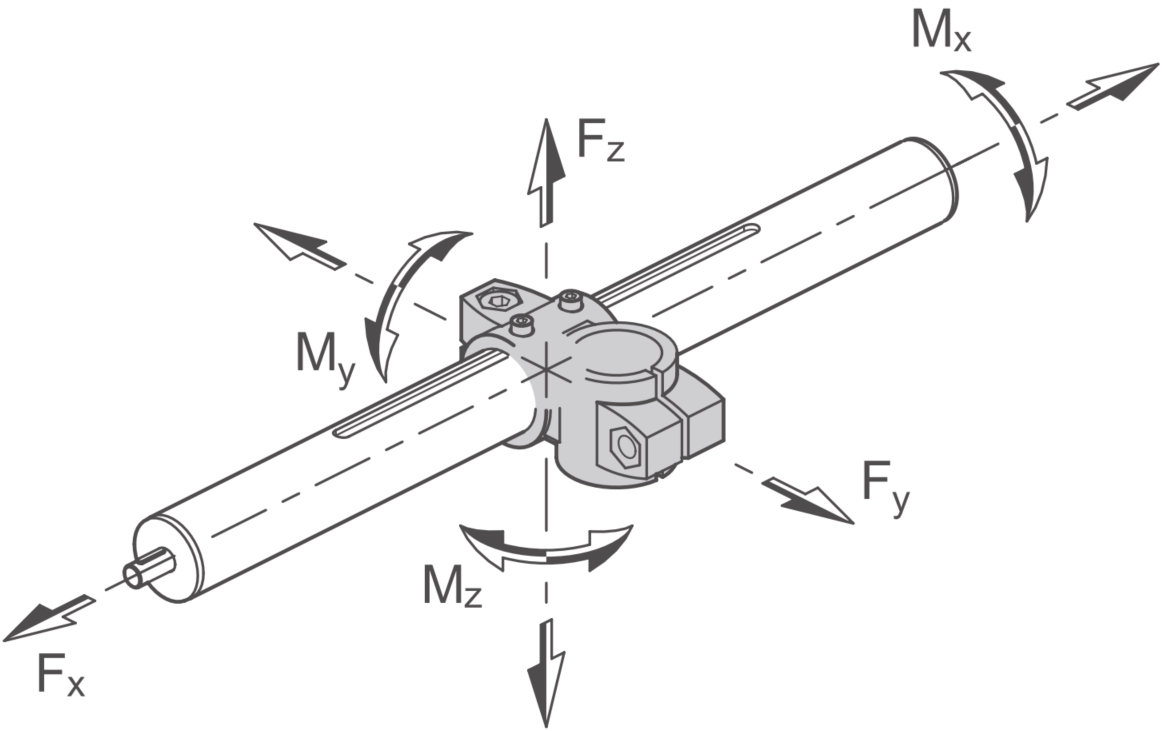

td1td2

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 400 80 15 - 65 10 - 1,5 4,5 4,5
30 850 500 70 15 550 55 10 6,5 15 15
40 1100 2150 250 65 1900 150 50 15 42 42
50 1750 3100 650 150 3100 650 150 29 69 69
60 2600 4550 7500 400 4550 1400 350 45 125 125

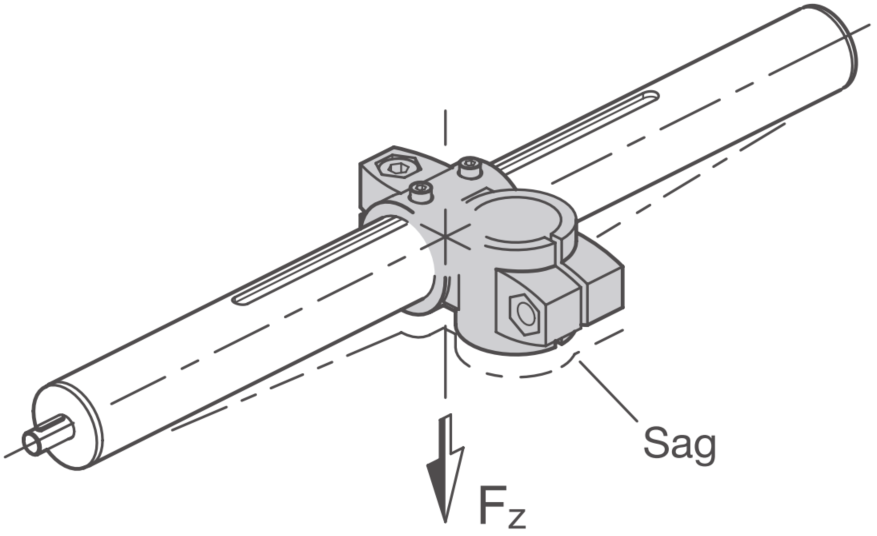

Průhyb / pružná deformace:td3

Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Pro uvedené hodnoty činí přibližně 0,4 mm. Tato deformace je zde znázorněna na příkladu síly Fz.

Aplikace

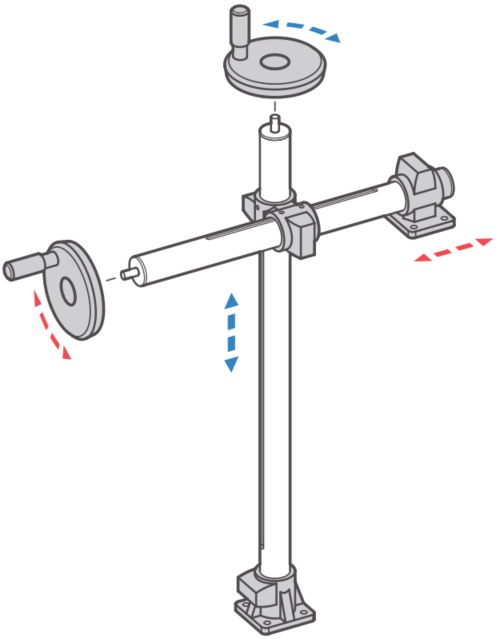

pr mon 1pr mon 2

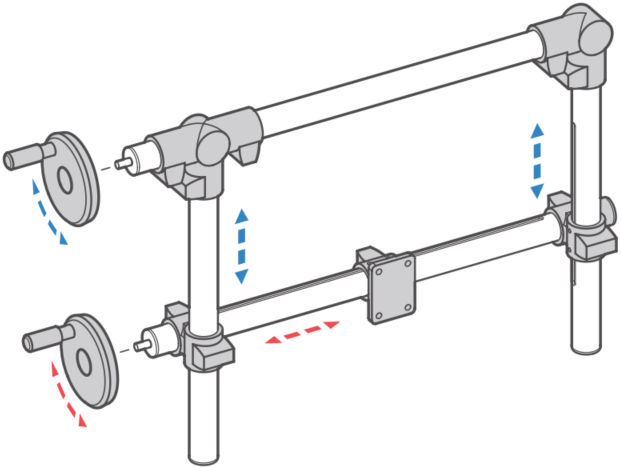

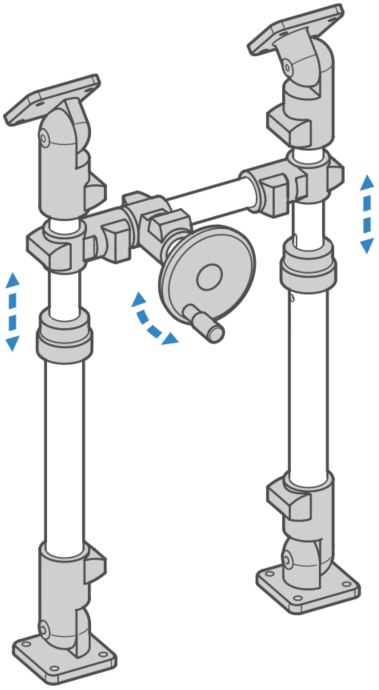

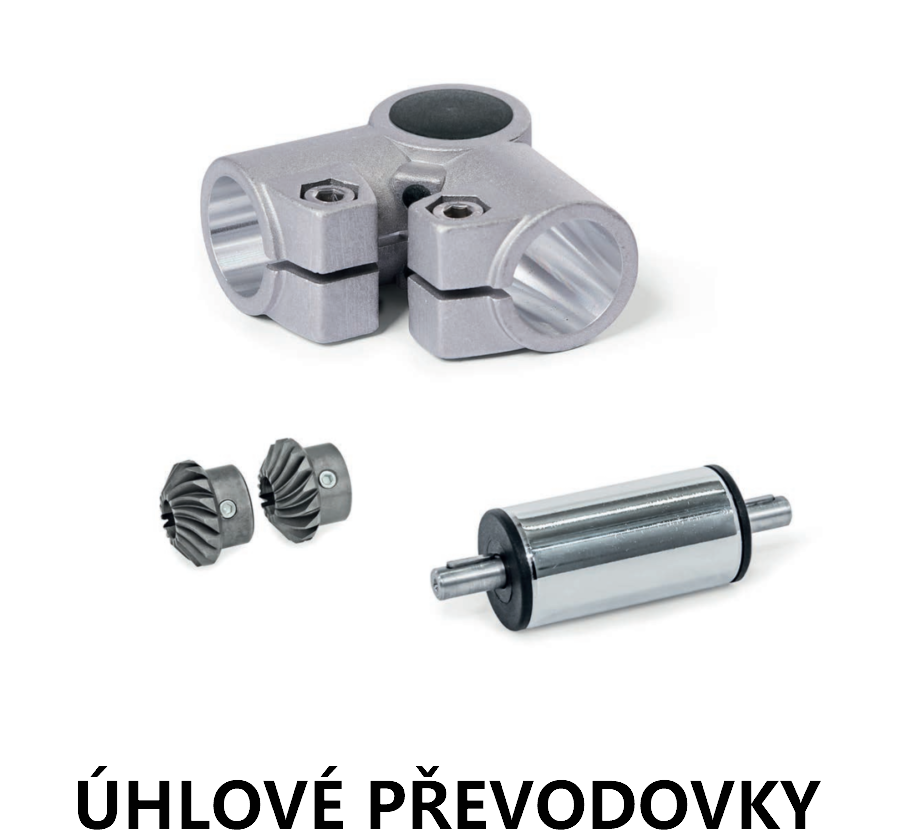

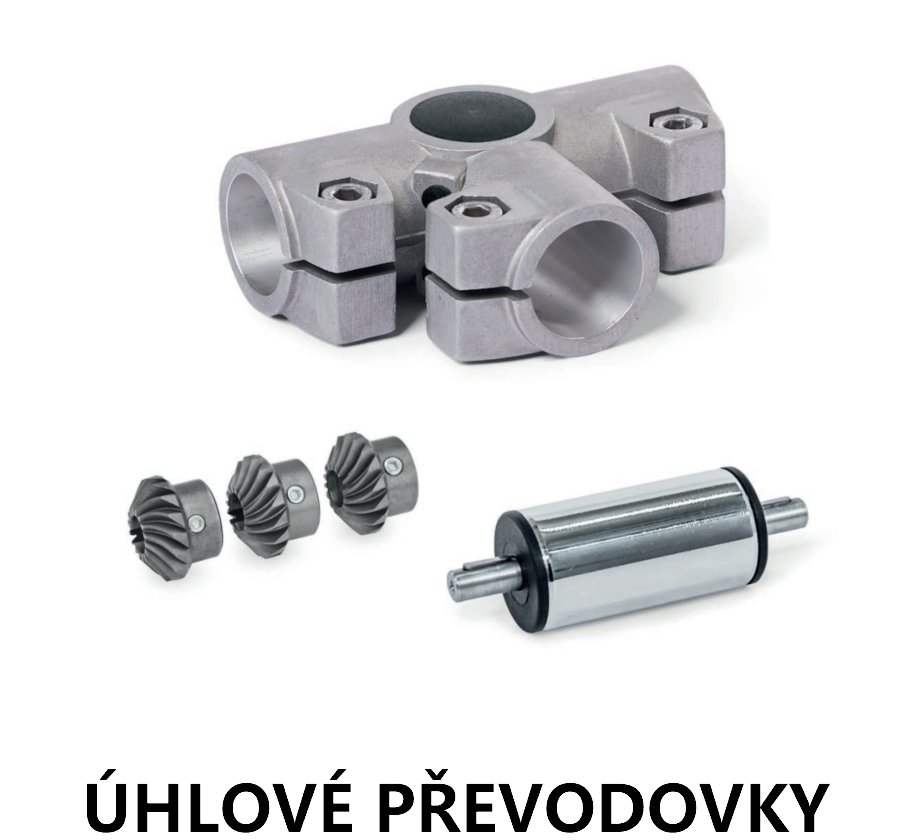

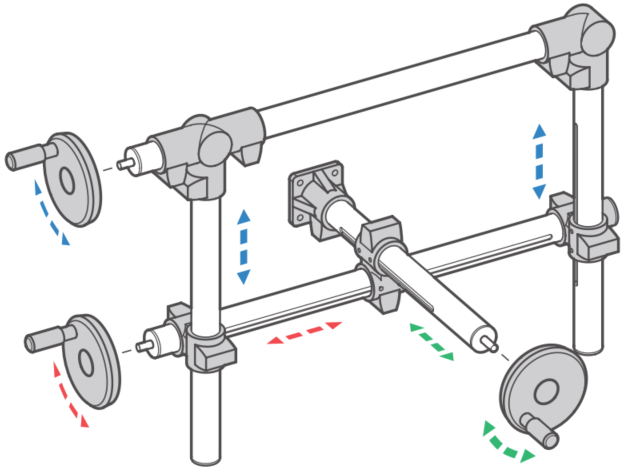

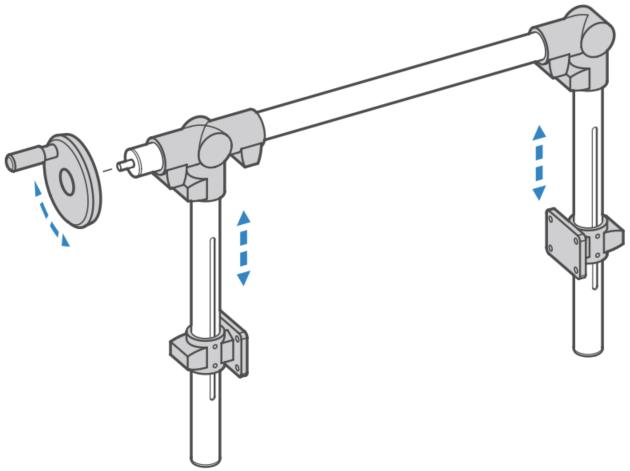

Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodovek (YLS a YTS) a propojovacích hřídelí umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány kolmo nebo rovnoběžně na sebe.

pr mon 3pr mon 4pr mon 5

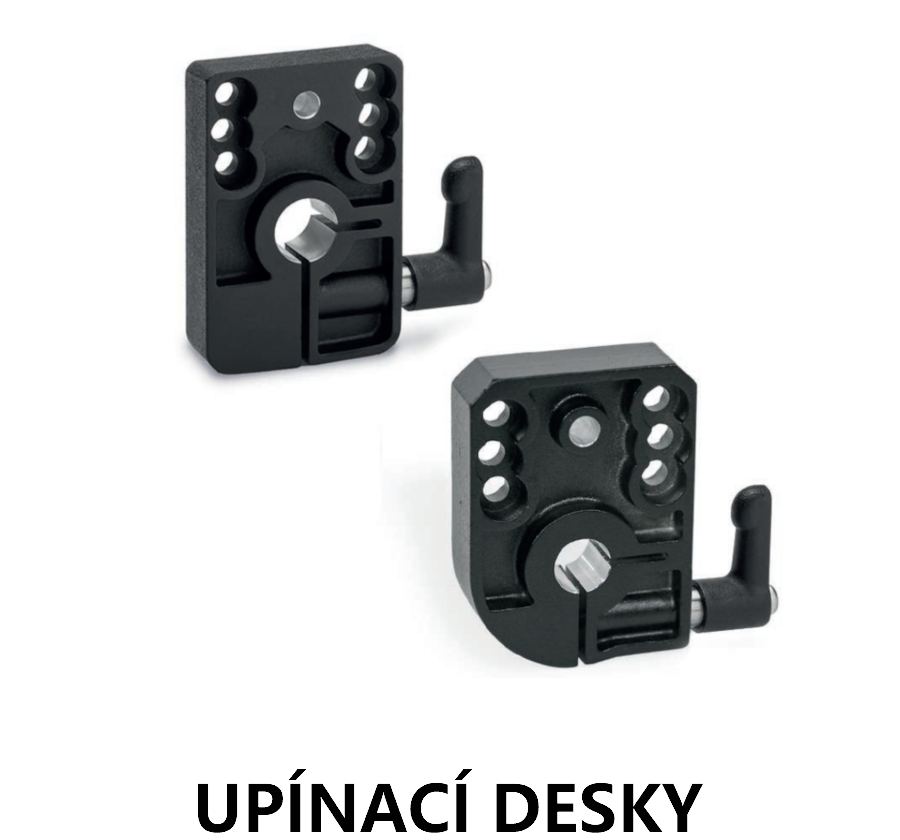

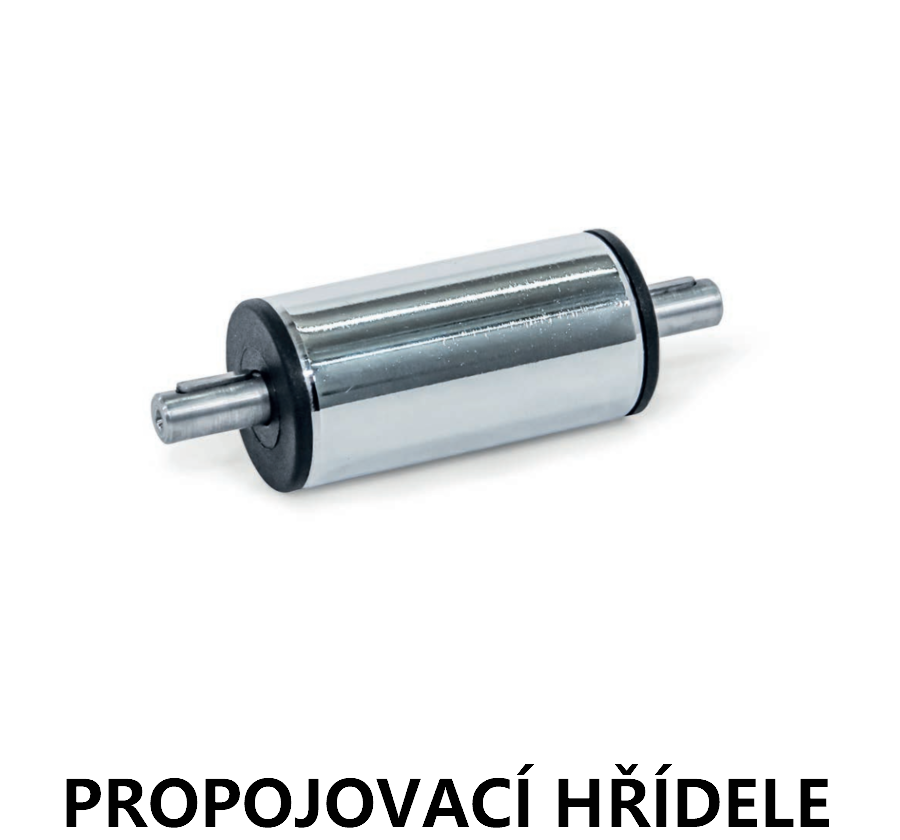

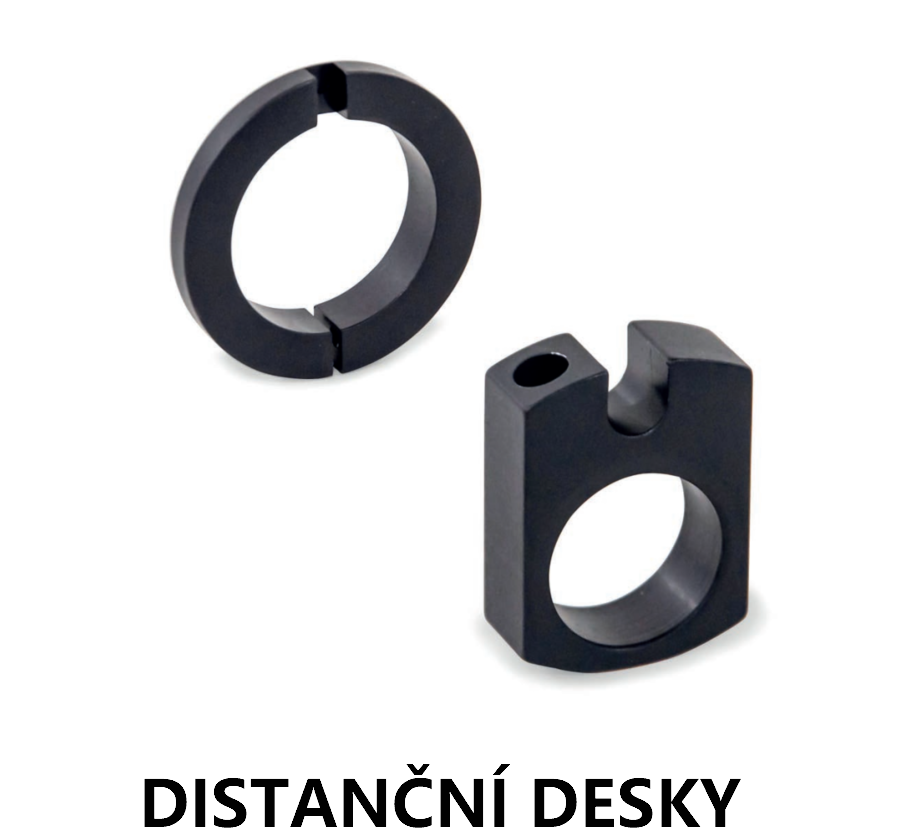

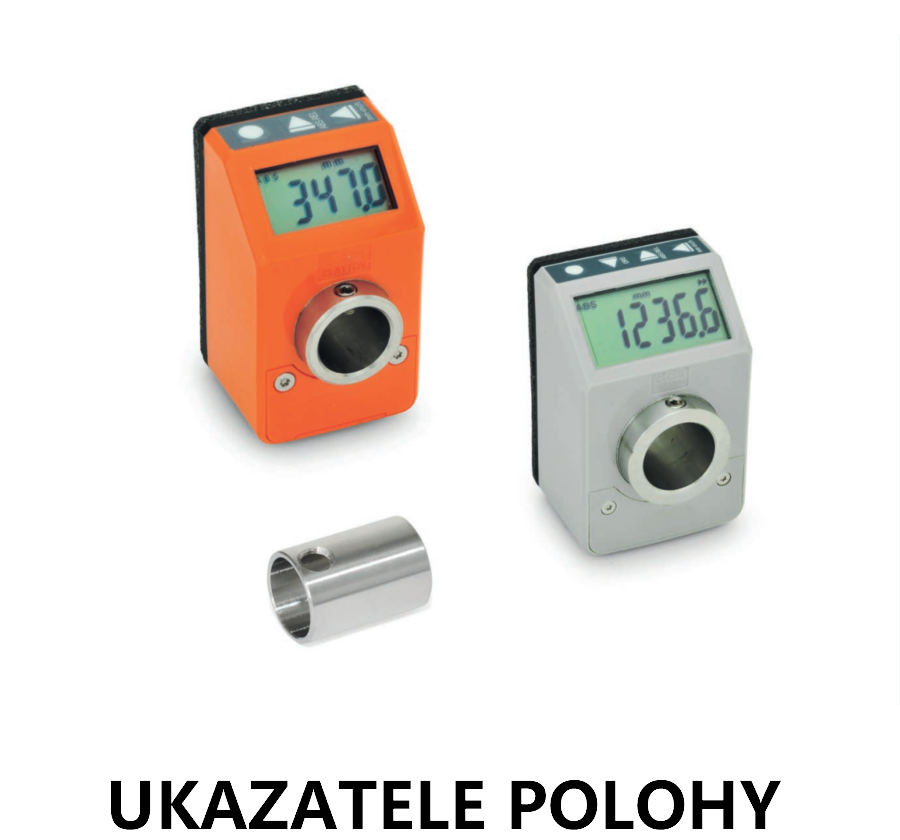

Příslušenství

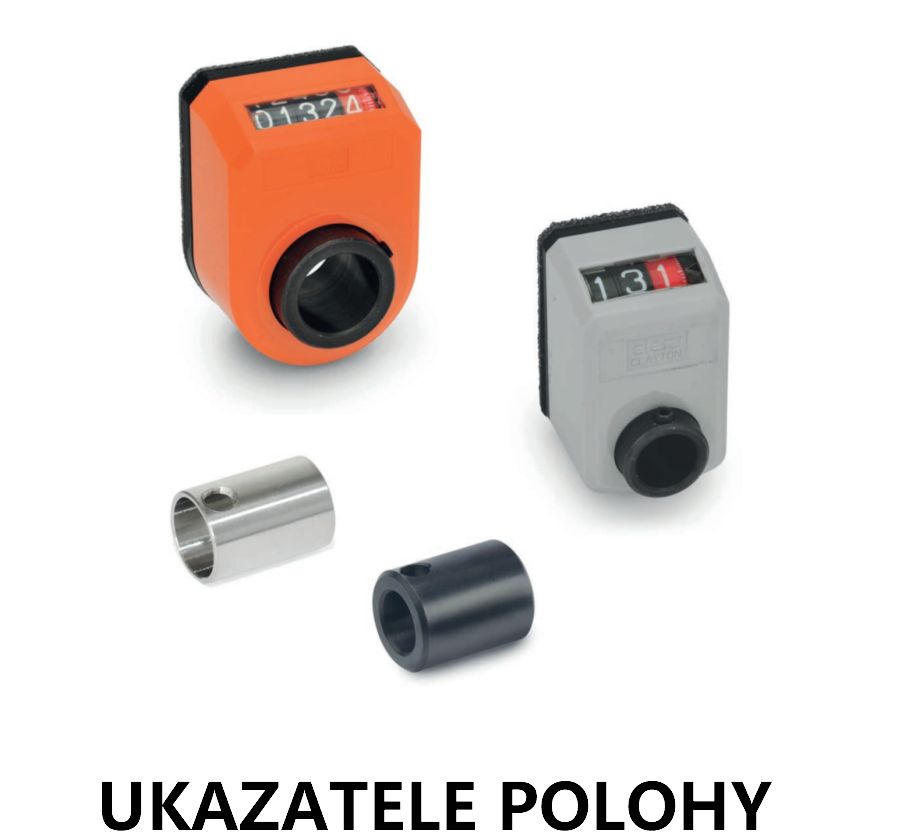

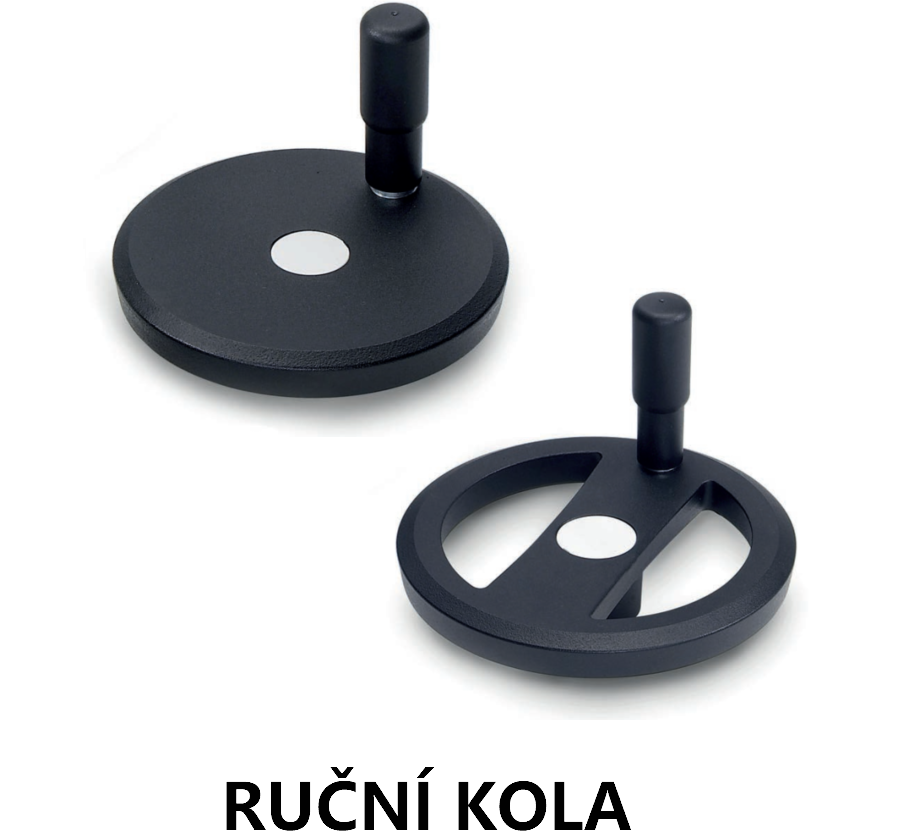

vzhvzpmvzpe




vzkvzdrvzdv

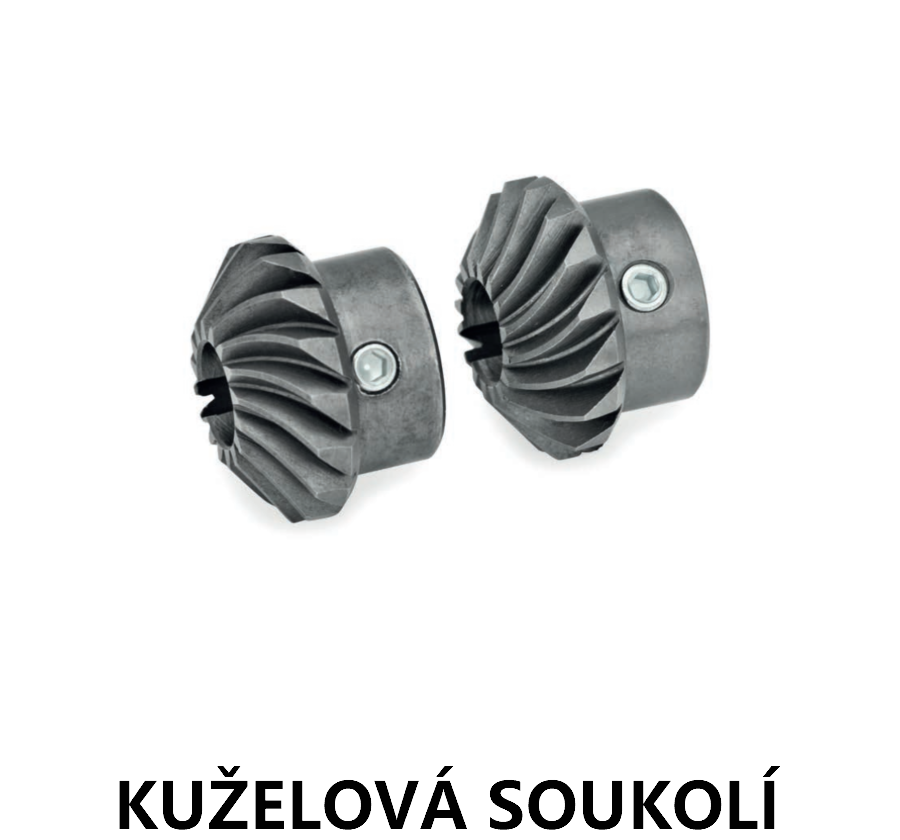

vzddvayk
