Popis:

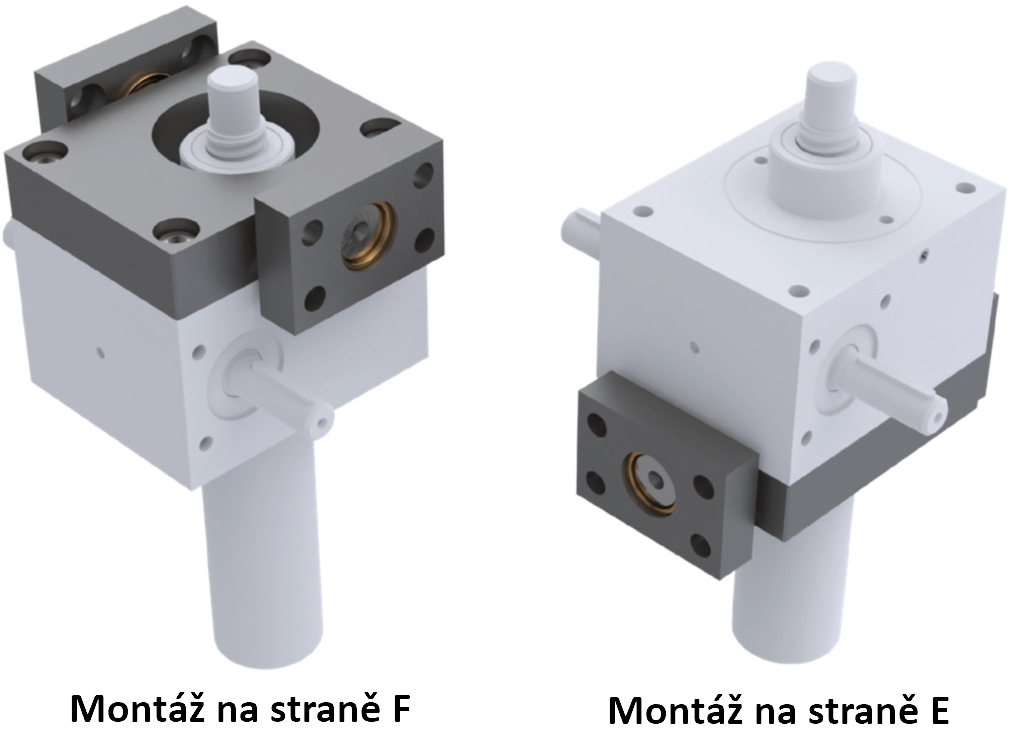

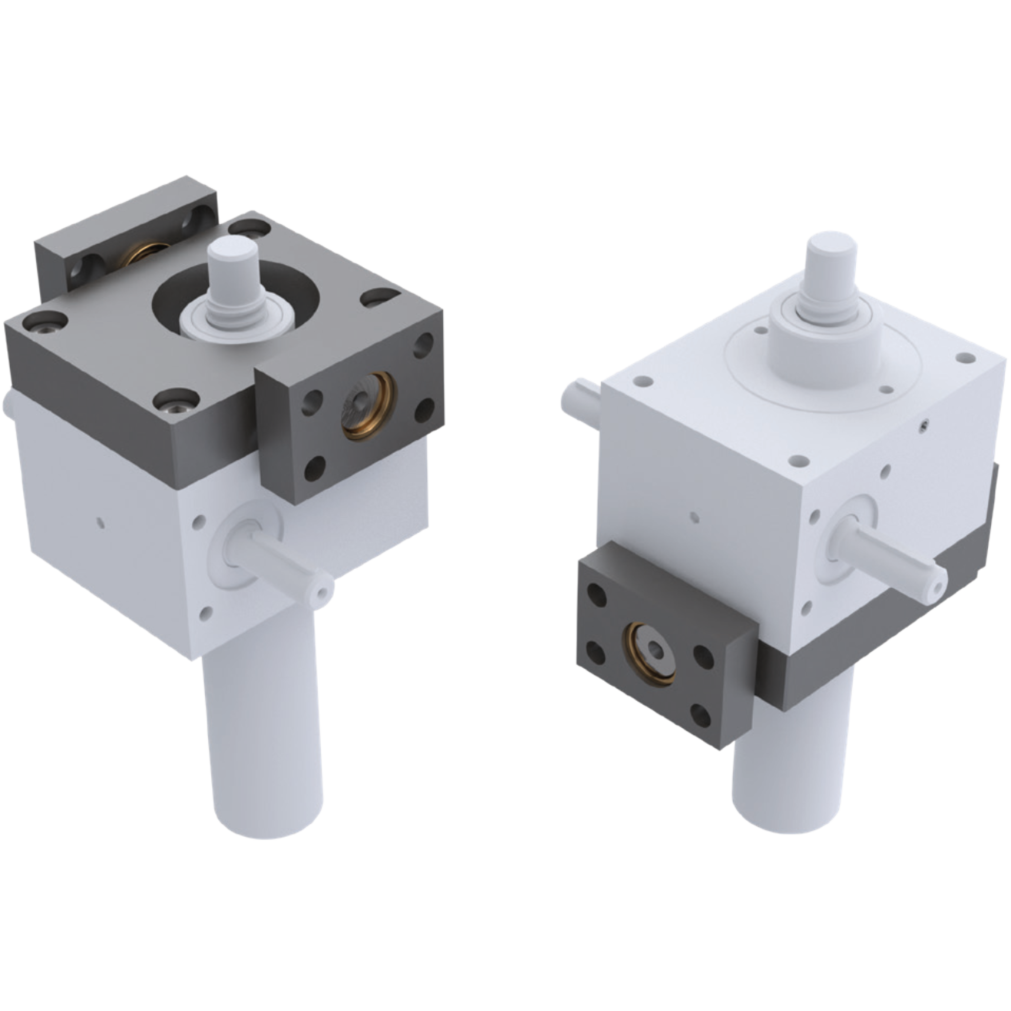

Kombinace montážního KA-ZL-C-D nebo KA-ZQ-A-B s přírubovou ložiskovou jednotkou KLF, mohou být zdvižné jednotky bez problému otočně implementovány do řady aplikací.

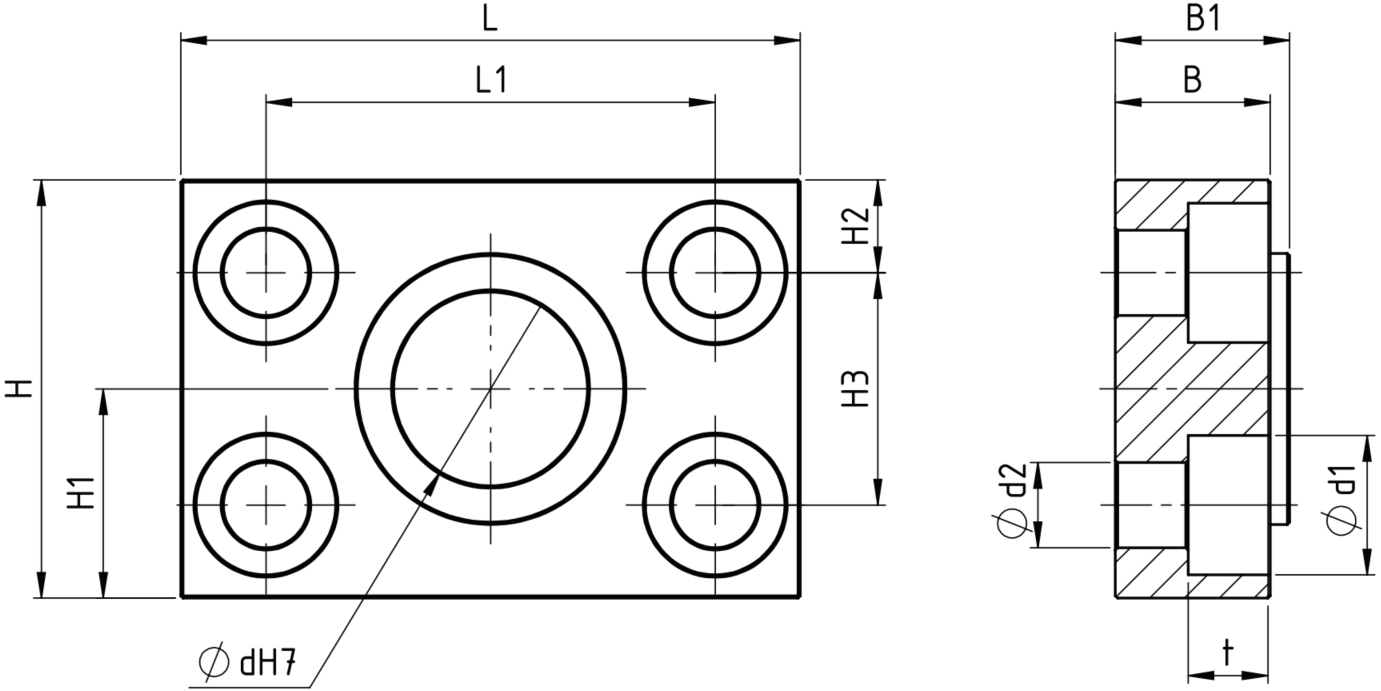

Rozměry:
Velikost | Rozměry (mm) |
|||||||||
Ø d H7 | Ø d1 | Ø d2 | t | B | B1 | H | H1 | L | L1 | |
KLF-0 | 10 | 11 | 6,6 | 6,8 | 16 | 18 | 32 | 16 | 50 | 35 |
KLF-1 | 15 | 15 | 9 | 9 | 20 | 22 | 36 | 18 | 65 | 45 |
KLF-2 | 20 | 15 | 9 | 9 | 20 | 23 | 40 | 20 | 70 | 50 |
KLF-3 | 25 | 18 | 11 | 11 | 20 | 22,5 | 54 | 27 | 80 | 58 |
KLF-4 | 35 | 20 | 13,5 | 13 | 30 | 35 | 70 | 35 | 100 | 70 |
KLF-5 | 45 | 33 | 22 | 21,5 | 40 | 43 | 80 | 40 | 140 | 100 |
KLF-200 | 70 | 48 | 33 | 32 | 50 | 58 | 125 | 62,5 | 220 | 160 |
KLF-300 | 80 | 57 | 39 | 3 | 62 | 70 | 144 | 72 | 245 | 180 |
KLF-400 | 80 | 57 | 39 | 38 | 62 | 70 | 144 | 72 | 245 | 180 |
KLF-500 | 90 | 66 | 45 | 44 | 80 | 90 | 160 | 80 | 280 | 200 |
