Popis:

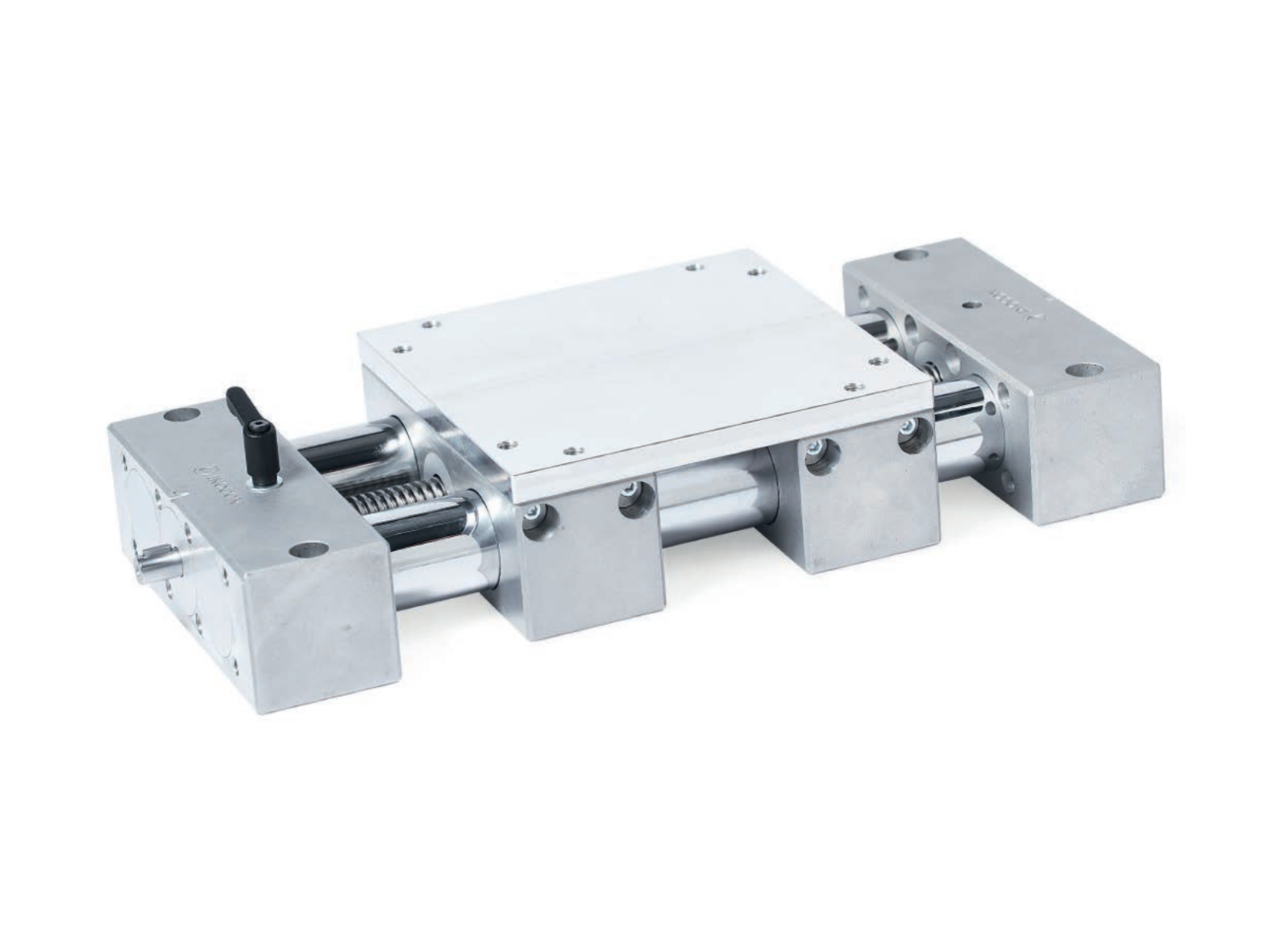

Vodicí trubky přesných dvojitých trubkových lineárních jednotek PD1D jsou vyrobeny z pochromovaného materiálu. oceli nebo leštěných přesných trubek z nerezové oceli. Koncové díly z hliníku spojují trubky a vytvářejí přesné lineární vedení spolu s trubkami. vodicího prvku. Vystředěné průběžné vřeteno má lichoběžníkový nebo jemný závit a kuličková ložiska na na obou stranách. Dvojitý vodicí prvek s kluzným vedením se lineárně pohybuje podél závitu vřetene pomocí integrovanou maticí vřetena.

Dvojité trubkové lineární jednotky mají vysokou torzní tuhost a mohou přenášet vysoké hmotnosti a krouticí momenty. Dvojitý vodicí prvek rozděluje zatížení mezi čtyři vodicí body, což umožňuje rovnoměrné vyšší zatížení.

Součásti příslušenství jsou uvedeny v tabulkách a jsou to zohledněny již při výběru lineárních jednotek. Tím je zajištěno, že např. délky čepů z1 a z2 jsou správné pro upevnění příslušenství. Příslušenství není součástí lineárních jednotek.

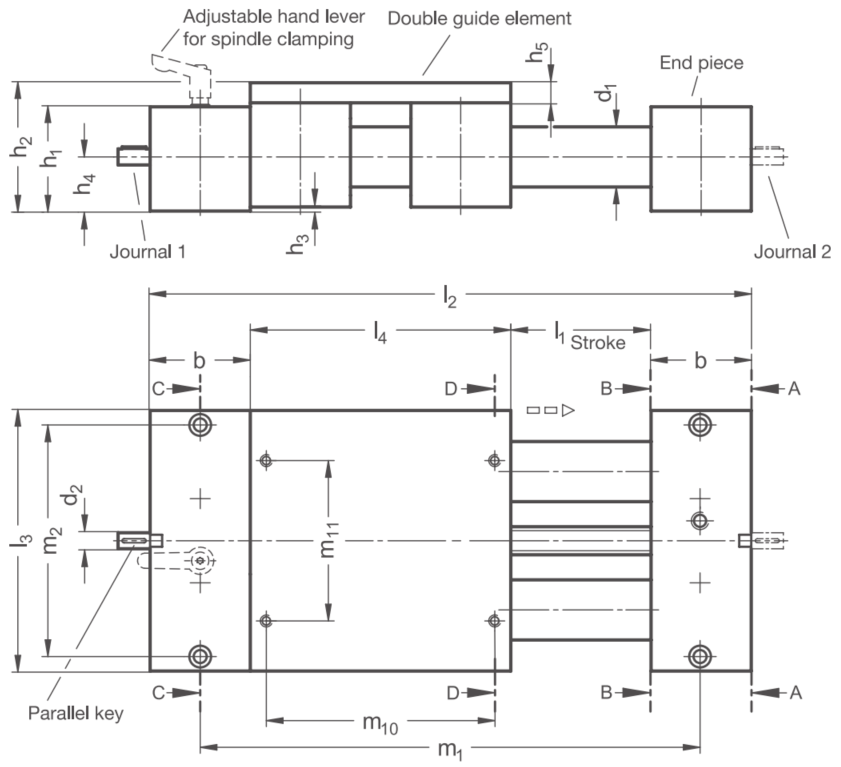

pd1d 1

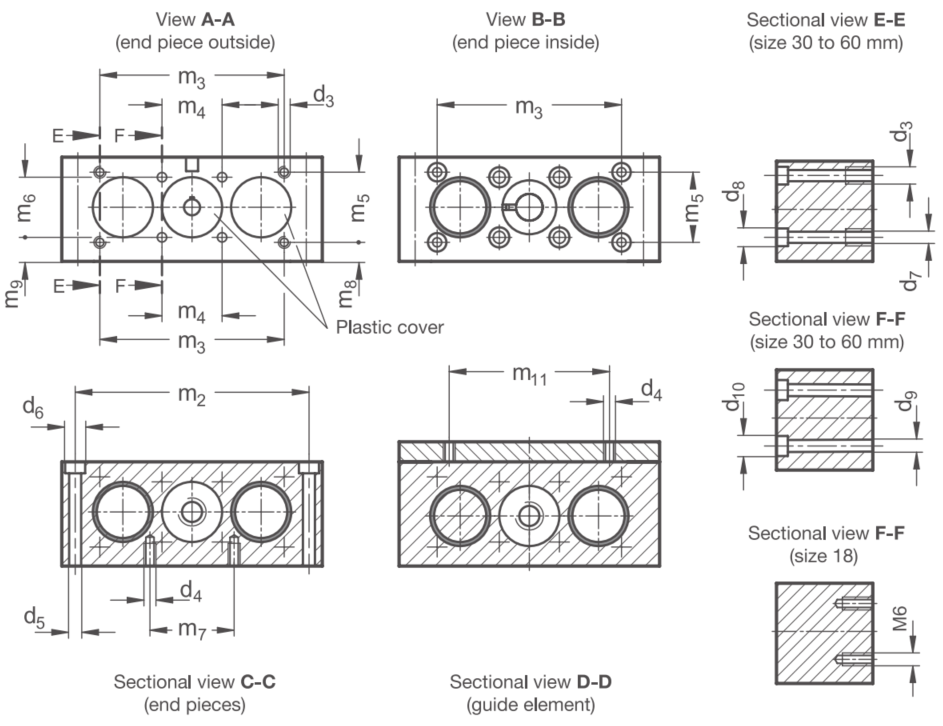

pd1d 2


Rozměry:

Rozměry
d1
l1
b d2 d3* d4**
d5 d6 d7 d8 d9 d10
18 ...400 28 6 - M5 5,5 10 M5 - - - - - -
30 ...1500 50 8 M6 M6 6,6 11 M6 5,5 10 M5 6,6 11 M6
40 ...2500 60 12 M8 M8 9 15 M8 6,6 11 M6 8,6 13,5 M8
50 ...2630 72 12 M10 M8 9 15 M8 9 13,5 M8 9 13,5 M8
60 ...2580 80 14 M10 M10 10,5 16,5 M10 9 13,5 M8 11 16,5 M10

Rozměry
d1
h1
h2
h3
h4 h5 l2 l3 l4 m1 m2 m3 m4 m5 m6
18 28 37 37 14,5 8 2x b + l1 + l4 81 81 b + l1 + l4 68 - 20 - 20
30 52 64 64 27 10 2x b + l1 + l4 130 130 b + l1 + l4 114 92 30 35 30
40 60 75 75 31,5 12 2x b + l1 + l4 180 180 b + l1 + l4 160 132 39 38 39
50 72 92 92 38 16 2x b + l1 + l4 206 206 b + l1 + l4 184 150 46 50 46
60 86 106 106 45 16 2x b + l1 + l4 240 240 b + l1 + l4 216 185 55 60 55

Objednací kód: PD1D - d1 - a - l1 - r - p - z1 - z2 | Příklad objednání: PD1D-30-1ST-700-RH-1-D-B

PD1D ... přesná dvoutrubková jednotka

d1 ... průměr trubky

a ... materiál

       1ST = kluzné vedení / trapézový šroub

        • Vodicí trubky: Ocel (pochromovaná)

        • Koncové díly / vodicí prvky: Hliník (lesklý), montážní plochy: Obráběné

        • Vřeteno s trapézovým / jemným závitem: Ocel (s kuličkovým ložiskem)

       1ED = kluzné vedení / trapézový šroub

        • Vodicí trubky: AISI 304 (leštěné)

        • Koncové díly / vodicí prvky: Hliník (lesklý), montážní plochy: Obráběné

        • Vřeteno s trapézovým / jemným závitem: AISI 303 (s kuličkovým ložiskem)

l1 ... zdvih

r ... směr stoupání závitu šroubu

       RH = pravý závit

       RHK = pravý závit s upínacím kroužkem a ruční páčkou pro zajištění vřetena.

       LH = levý závit

       LHK = levý závit s upínacím kroužkem a ruční pákou pro zajištění vřetena.

p ... stoupání šroubovice

z1 ... čep 1 (možnosti naleznete zde)

z2 ... čep 2 (možnosti naleznete zde)


d1
Ø šroubu
Stoupání šroubovice Ø čepu Délka čepu B Délka čepu C
Délka čepu D
Volitelná délka čepu
Trapézový závit Jemný závit, metrický
d2 l5
l6 l7 l8
18 10 3 1 6 16 30 46 16...46
30 14 4 1 8 16 36 52 16...67
40 20 4 1 12 17 42 59 17...74
50 20 4 1 12 18 42 60 18...75
60 24 5 1,5 14 19 42 61 19...76



Čep z1

Čep
z1
B Čep pro ruční kolo D Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18) Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8)
kod z1 b kod z1 b kod z1 b
Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8)
bila bila
kod z1 b bila bila



Čep z2

Čep
z2
A Bez čepu B Čep pro ruční kolo C Čep pro ukazatel polohy (nutnost distanční desky pro d1=18)
kod z2 b kod z2 b kod z2 b
D Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d1=18)
Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8)
kod z2 b kod z2 b kod z2 b
Technická data

td1td2






















Dvoutrubkové jednotky s jedním vodícím prvkem

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 425 215 110 - 105 80 - 22 35 40
30 850 1100 900 550 600 350 150 100 100 100
40 1100 3700 2800 1400 2100 600 180 150 140 170
50 1900 3850 2400 2100 3100 700 200 180 220 290
60 2700 6900 5700 5100 6300 2800 360 320 350 500

Dvoutrubkové jednotky se dvěma vodícími prvky

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 425 290 180 - 140 105 - 42 50 75
30 850 1550 1300 800 700 550 250 150 150 200
40 1100 6400 3400 1900 2400 750 280 180 210 260
50 1900 7500 5100 2700 3400 850 340 250 350 530
60 2700 11500 9500 8200 7500 3100 610 550 650 980

Průhyb / pružná deformace:

Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Při uvedených hodnotách to činí přibližně 0,4 mm u vodicích trubek a 0,3 mm u pevných vodicích hřídelí. Tato deformace je znázorněna na příkladu síly Fz.

td3td4

Aplikace

Popis:

Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodů a převodových jednotek umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány. kolmo nebo rovnoběžně k sobě.

pr mon 1pr mon 2

pr mon 3pr mon 4



Příslušenství

vzhvzpmvzpe




vzkvzddvzdv




vzddyld
