Popis:

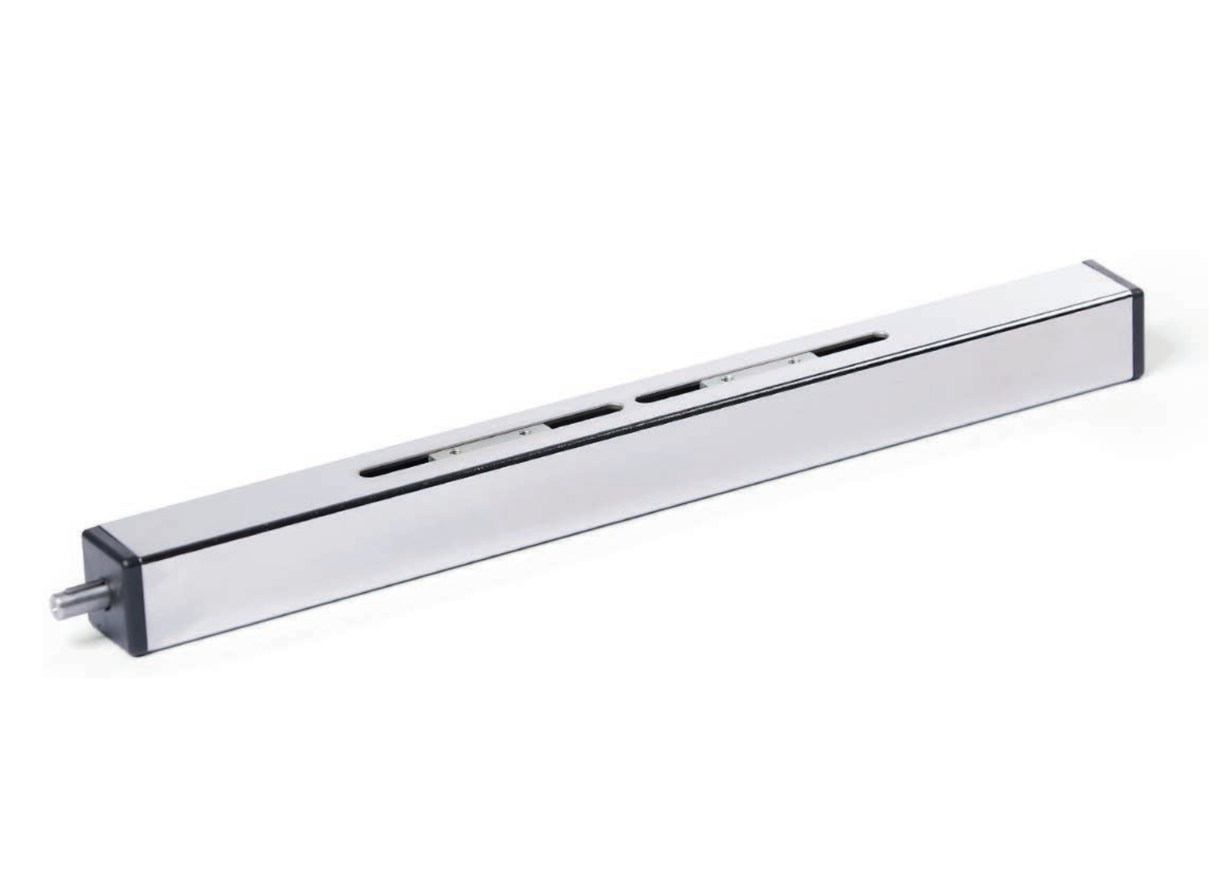

Vodicí trubky lineárních jednotek VE2V jsou vyrobeny z chromované oceli nebo z lesklé nerezové přesné oceli. Ve vodicí trubce je instalováno vřeteno s oboustrannými kuličkovými ložisky. To se skládá z jednoho dílu s levotočivým závitem a jednoho s pravotočivým závitem. Matice vřetena umístěné vlevo a vpravo přenášejí symetrické a protilehlé lineární pohyby na dva konektory lineárních jednotek prostřednictvím dvou hnacích per podél vodicí drážky.
Spolu s vodicí trubkou tvoří otvory vodicích prvků pevné lineární čtvercové vodicí mechanismy, které mohou přijímat velké torzní síly. Na výběr je více typů konektorů, které lze nastavit nebo upnout pro malou vůli pomocí děleného konektoru. otvoru. Posouvané díly se k vodicímu prvku připevňují, např. při úpravách formátu, v provedení kdy je jedno boční vedení symetricky posunuto na různé šířky.
Možné příslušenství je již zohledněno v při výběru lineárních jednotek podle možností uvedených v tabulkách. Tím je zajištěno např, že délky čepů z1 a z2 jsou vhodné pro upevnění příslušenství. Lineární jednotka a příslušenství nejsou součástí dodávky lineárních jednotek a je třeba je objednat zvlášť.
Nastavitelné ruční páky jsou určeny pro opakované, upínání vodicích prvků bez použití nářadí. Pod označením HSK jsou k dostání samostatně pro individuální použití a v jiných provedeních. Srovnání s šestihranným šroubem ovládaným nástrojem, je šroub upínací síla dosažitelná pomocí nastavitelného ručního šroubu. pákou je nižší z důvodu kratší délky páky.

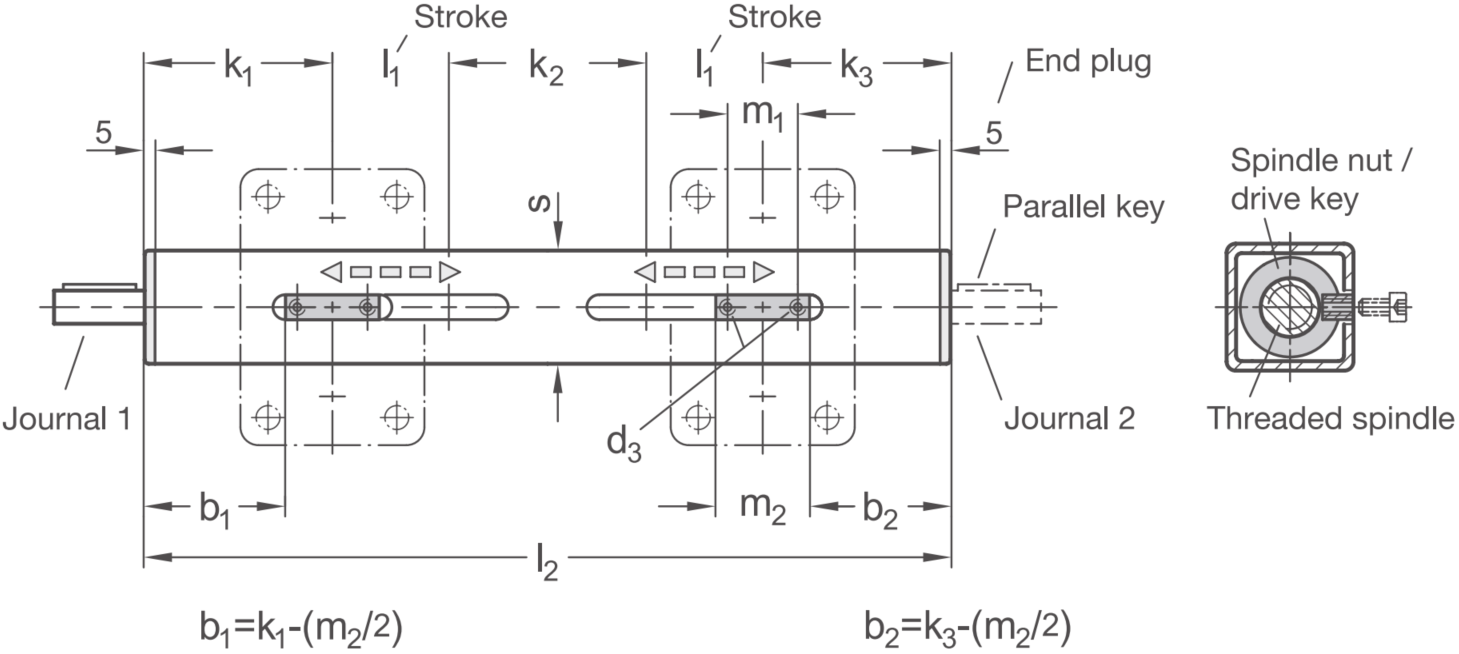

Rozměry:
Rozměry | ||||||||
s |
l1 |
k1 | k2 | k3 | d3 | l2 |
m1 | m2 |
30 | 601 | 59 | 50 | 59 | M4 | 1460 | 23 | 38 |
40 | 753 | 72 | 66 | 72 | M5 | 1810 | 42 | 54 |
50 | 748 | 77 | 70 | 77 | M6 | 1810 | 42 | 54 |
l1 ... maximální zdvih
k1 ... minimální vzdálenost od okraje 1
k2 ... minimální vzdálenost jezdců
k3 ... minimální vzdálenost od okraje 2
l2 ... maximální celková délka (k1 + l1 + k2)
Objednací kód: VE2V - s - w - l1 - k1 - k2 - k3 - r - p - z1 - z2 | Příklad objednání: VE2V-30-ST-1200-60-60-80-RH-4-B-A
VE2V ... jednotrubková jednotka
s ... vnější průměr
w ... materiál
ST = ocel
• Vodicí trubka, DIN EN 10305-4: Ocel, chromovaná
• Vřeteno s trapézovým / jemným závitem: Ocel, s kuličkovým ložiskem
• Matice vřetena: červená mosaz / Koncová zátka: plast
ED = nerezová ocel
• Vodicí trubky, EN 10216-5: nerezová ocel AISI 304
• Trapézový / jemný závit vřetena: AISI 303, s kuličkovým ložiskem
• Matice vřetena: červená mosaz / Koncová zátka: plast
l1 ... zdvih
k1 ... vzdálenost od okraje 1
k2 ... vzdálenost jezdců
k3 ... vzdálenost od okraje 2
r ... směr stoupání závitu šroubu
RH = pravý závit na čepu z1, levý závit na čepu z2
LH = levý závit na čepu z1, pravý závit na čepu z2
p ... stoupání šroubovice
z1 ... čep 1 (možnosti naleznete zde)
z2 ... čep 2 (možnosti naleznete zde)
s |
Ø šroubu |
Stoupání šroubovice | Ø čepu | Délka čepu B | Délka čepu C |
Délka čepu D |
Délka čepu E |
Délka čepu F |
Volitelná délka čepu |
|
Trapézový závit | Jemný závit, metrický |
d2 | l3 |
l4 | l5 | l6 | l7 | l8 | ||
30 | 14 | 4 | 1 | 8 | 16 | 36 | 52 | 31 | 67 | 16...67 |
40 | 20 | 4 | 1 | 12 | 17 | 42 | 59 | 32 | 74 | 17...74 |
50 | 20 | 4 | 1 | 12 | 18 | 42 | 60 | 33 | 75 | 18...75 |
Čep z1
Čep | |||||
z1 | |||||

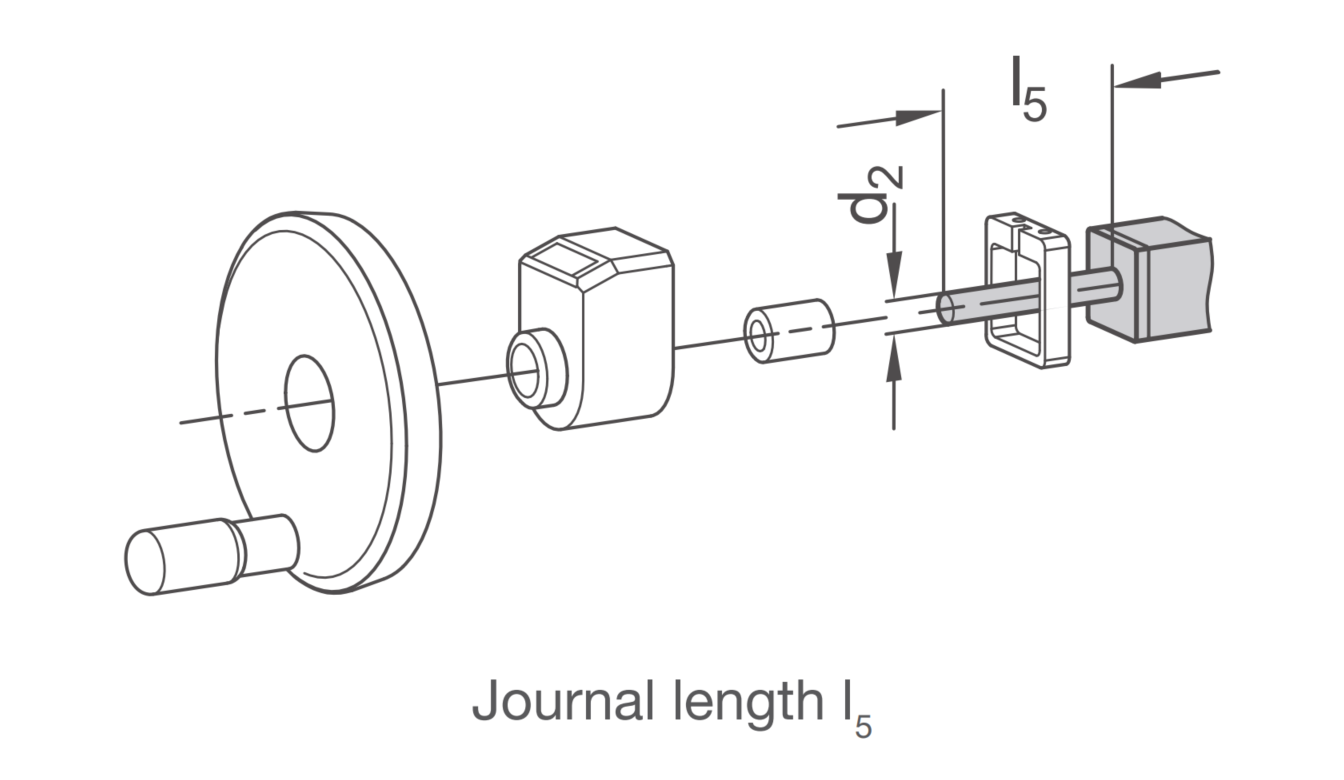

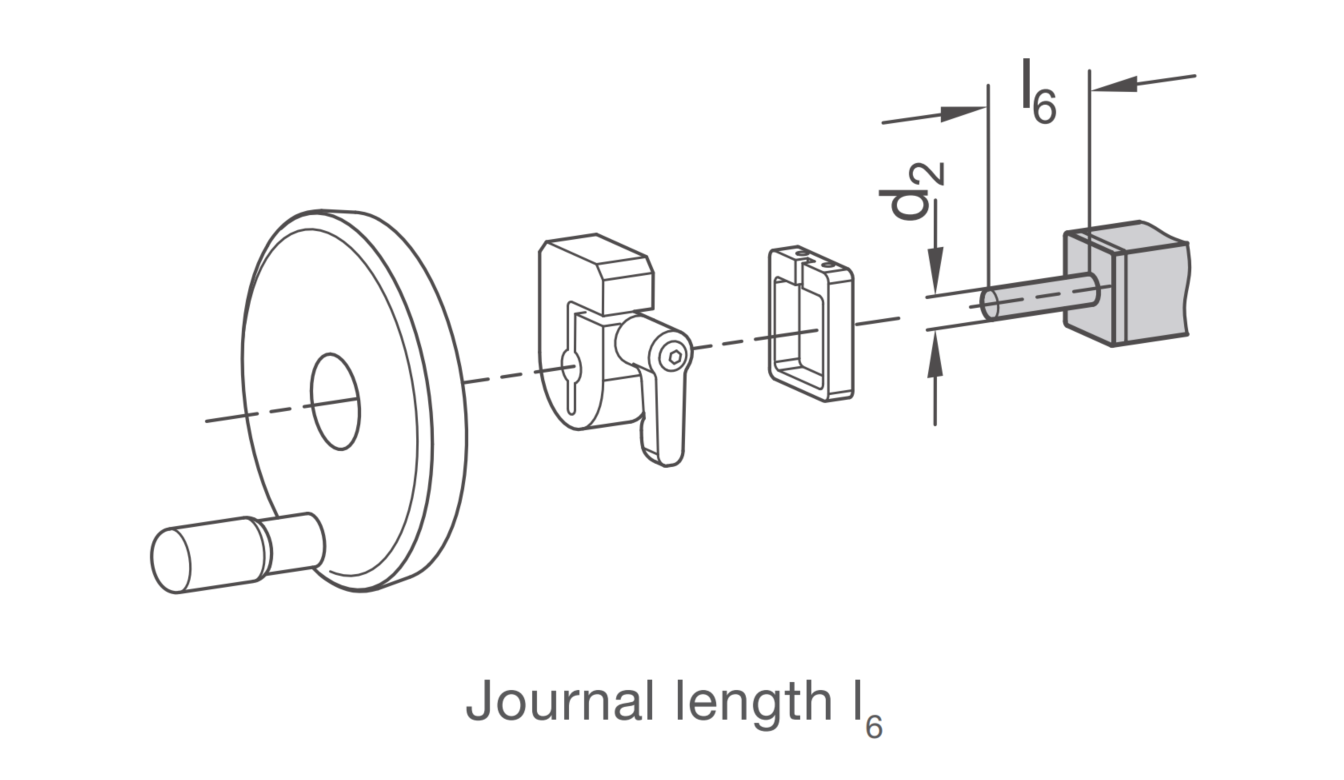

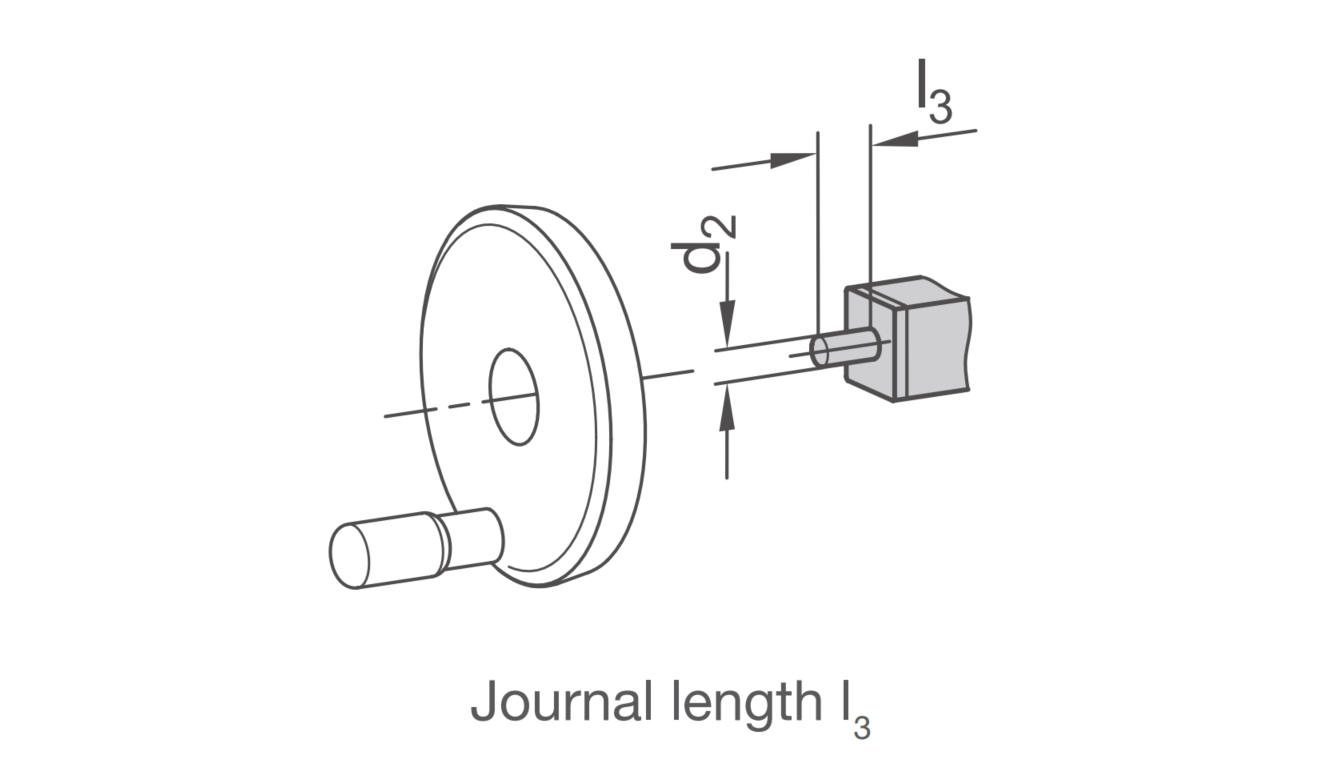

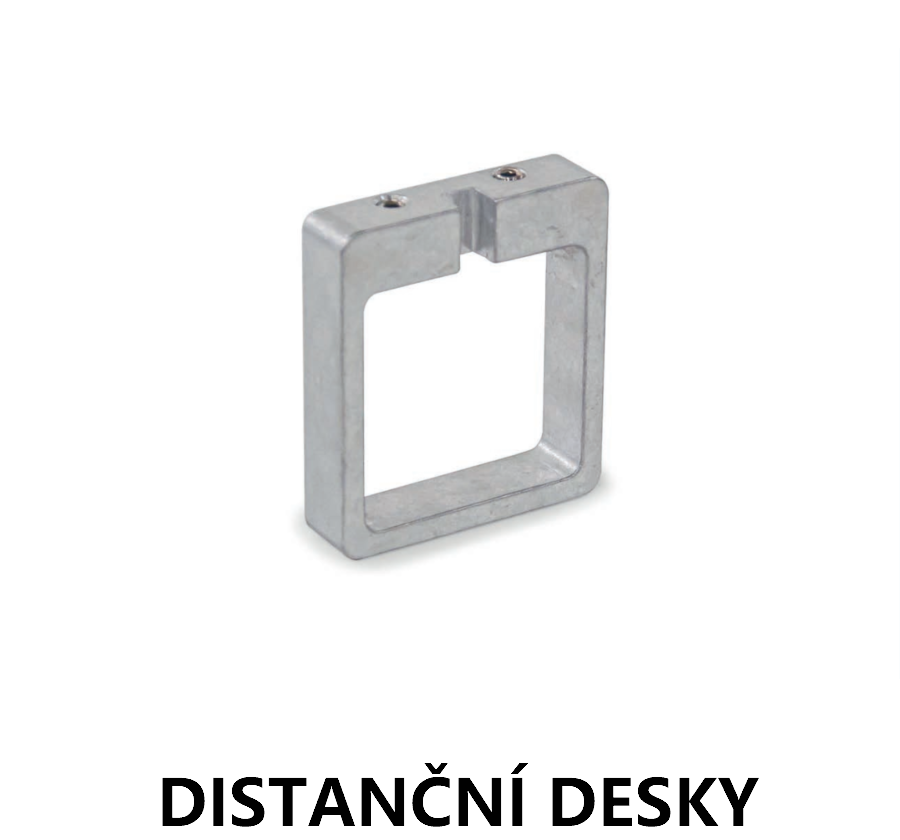

B | Čep pro ruční kolo | D | Čep pro ukazatel polohy a ruční kolo | E | Čep pro distanční desku a ruční kolo (pouze pro d1 ≥ 30) |

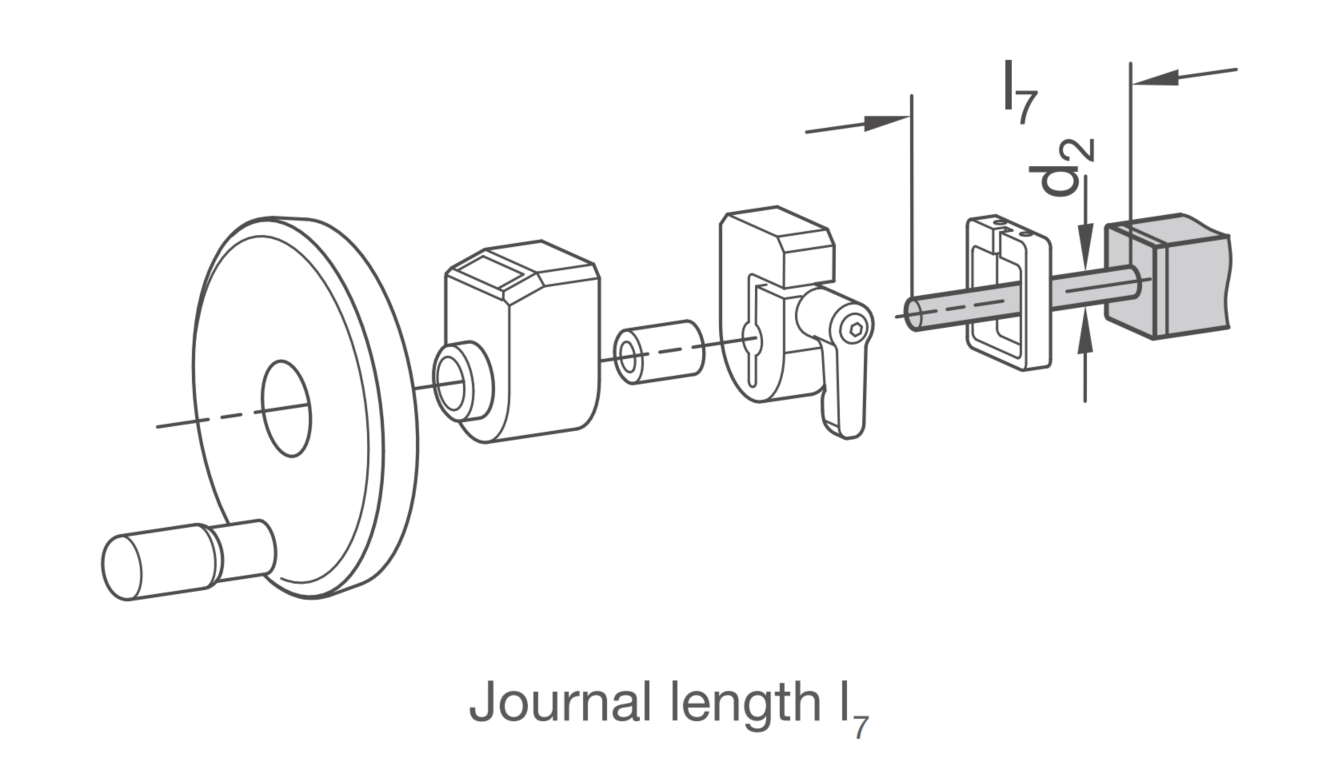

F | Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30) |

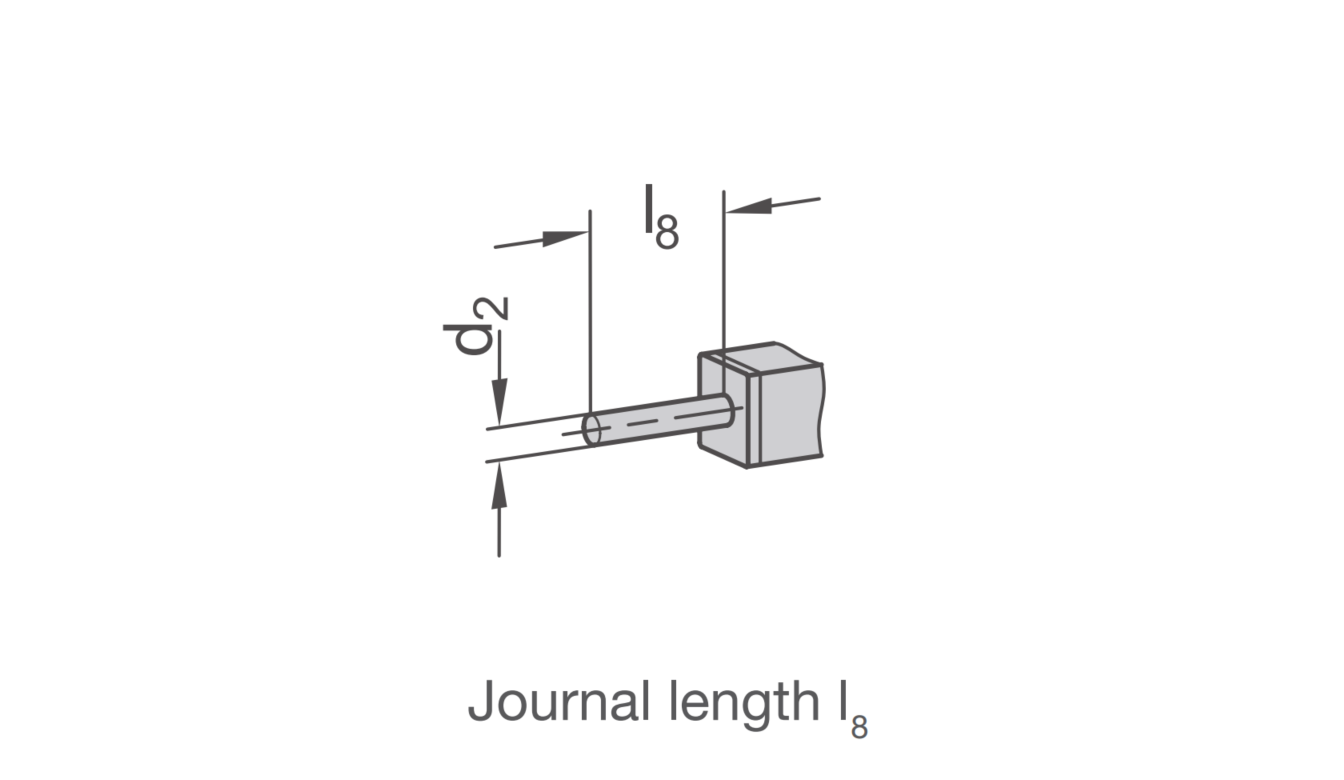

Gxx | Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) |
Hxx | Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) |
Čep z2
Čep | |||||
z2 | |||||

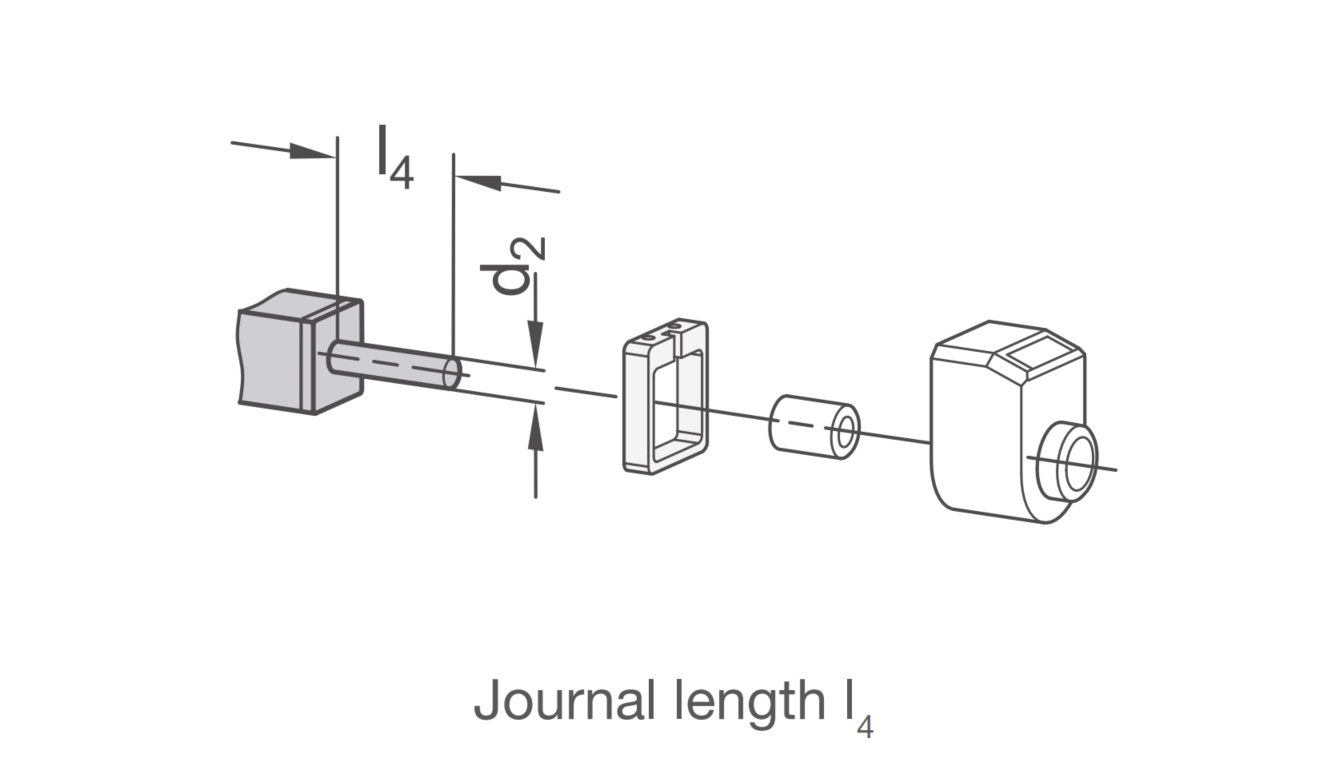

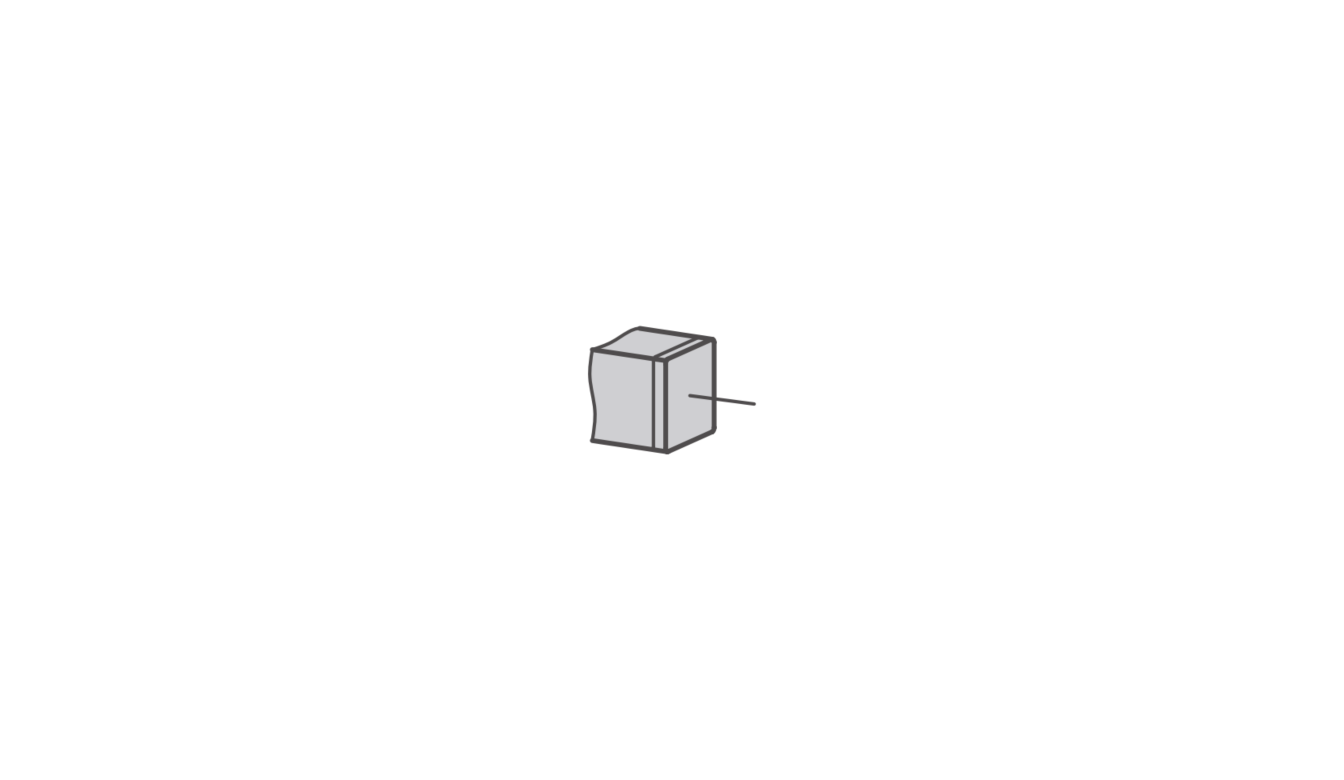

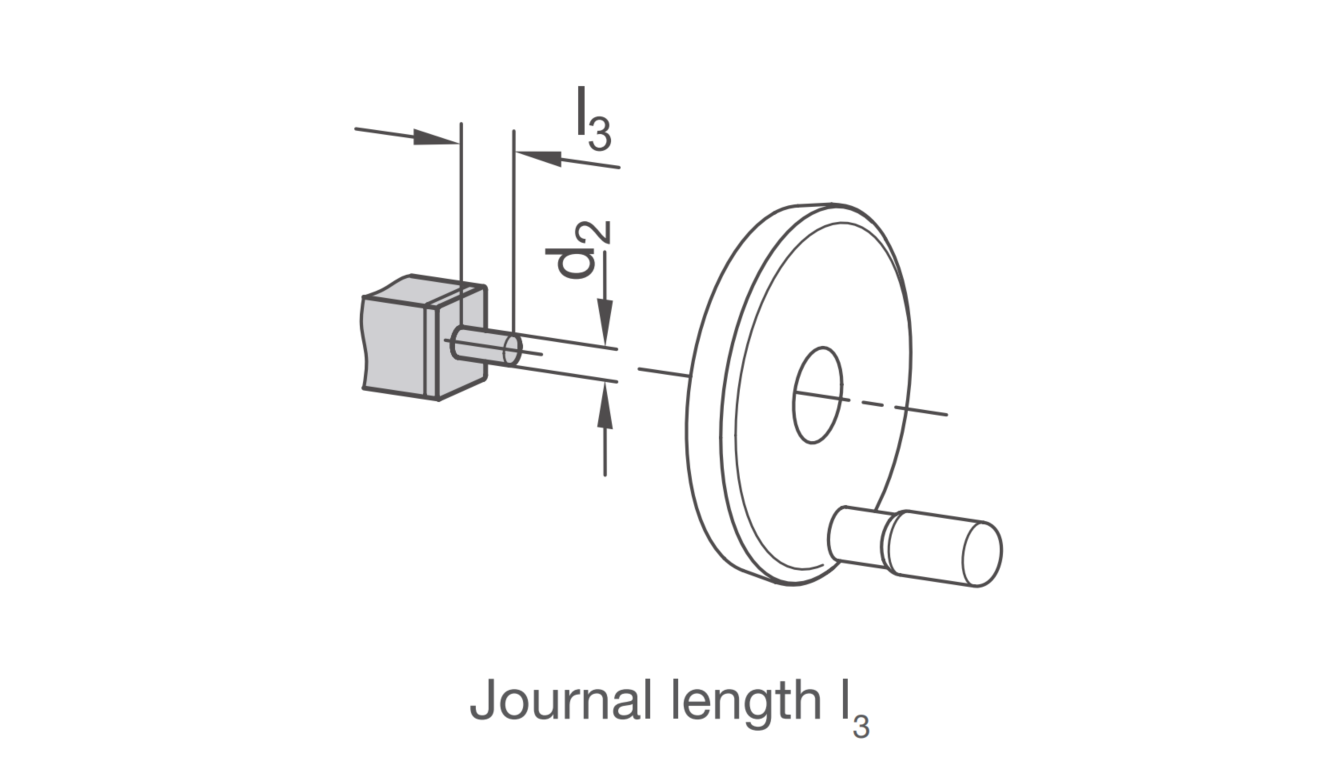

A | Bez čepu | B | Čep pro ruční kolo | C | Čep pro ukazatel polohy |

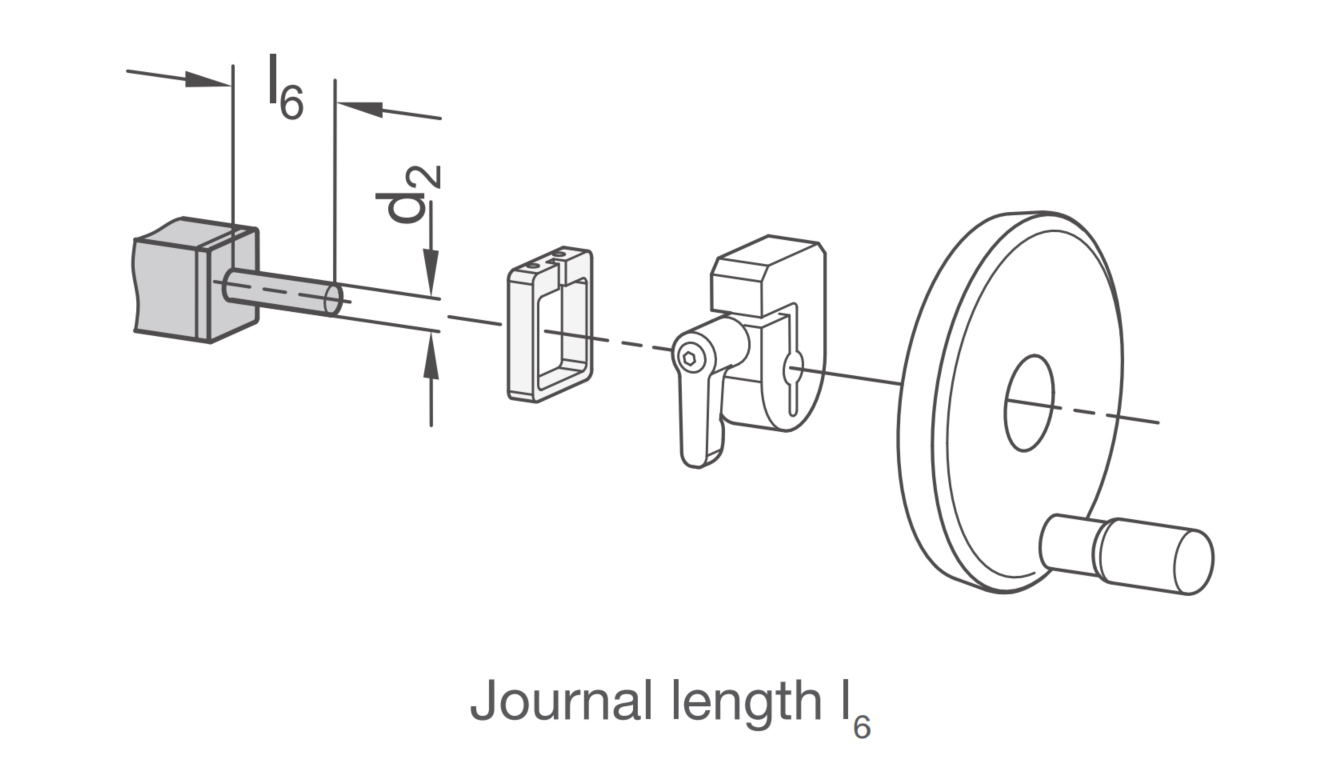

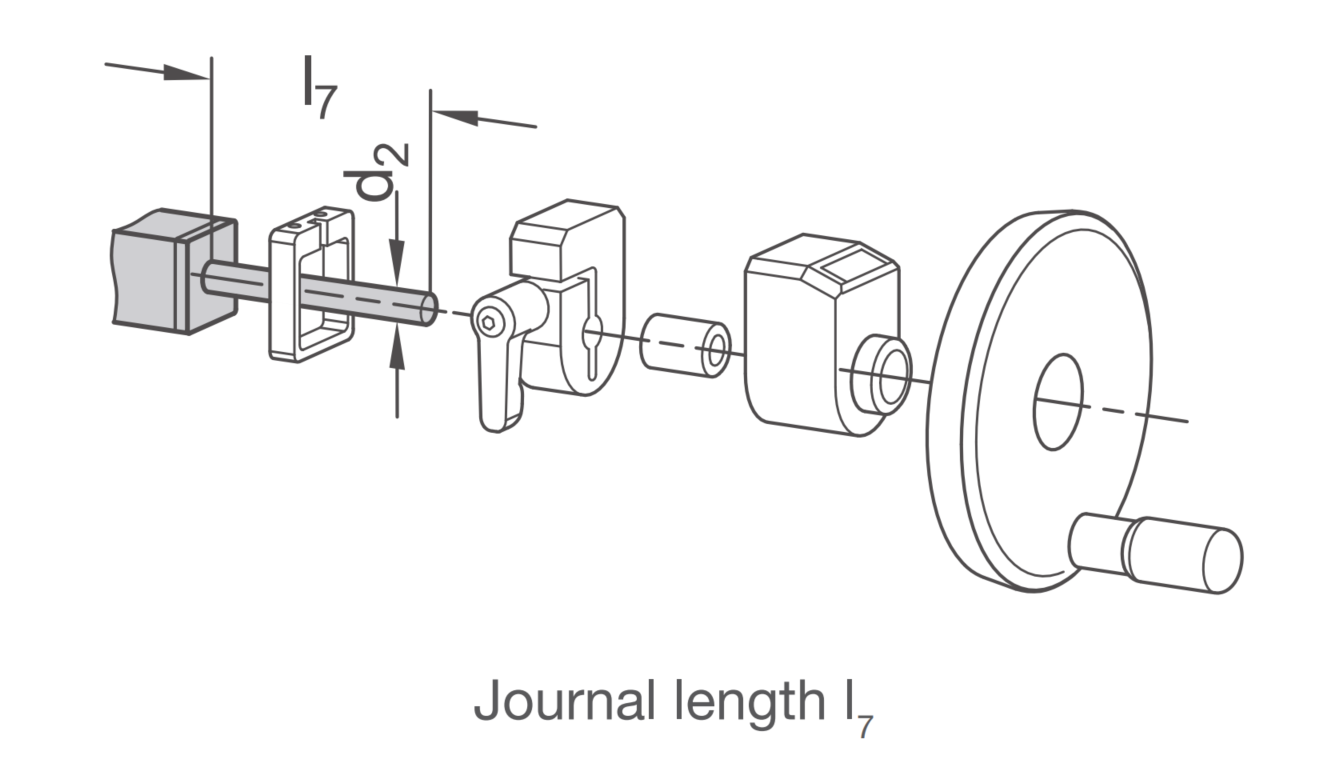

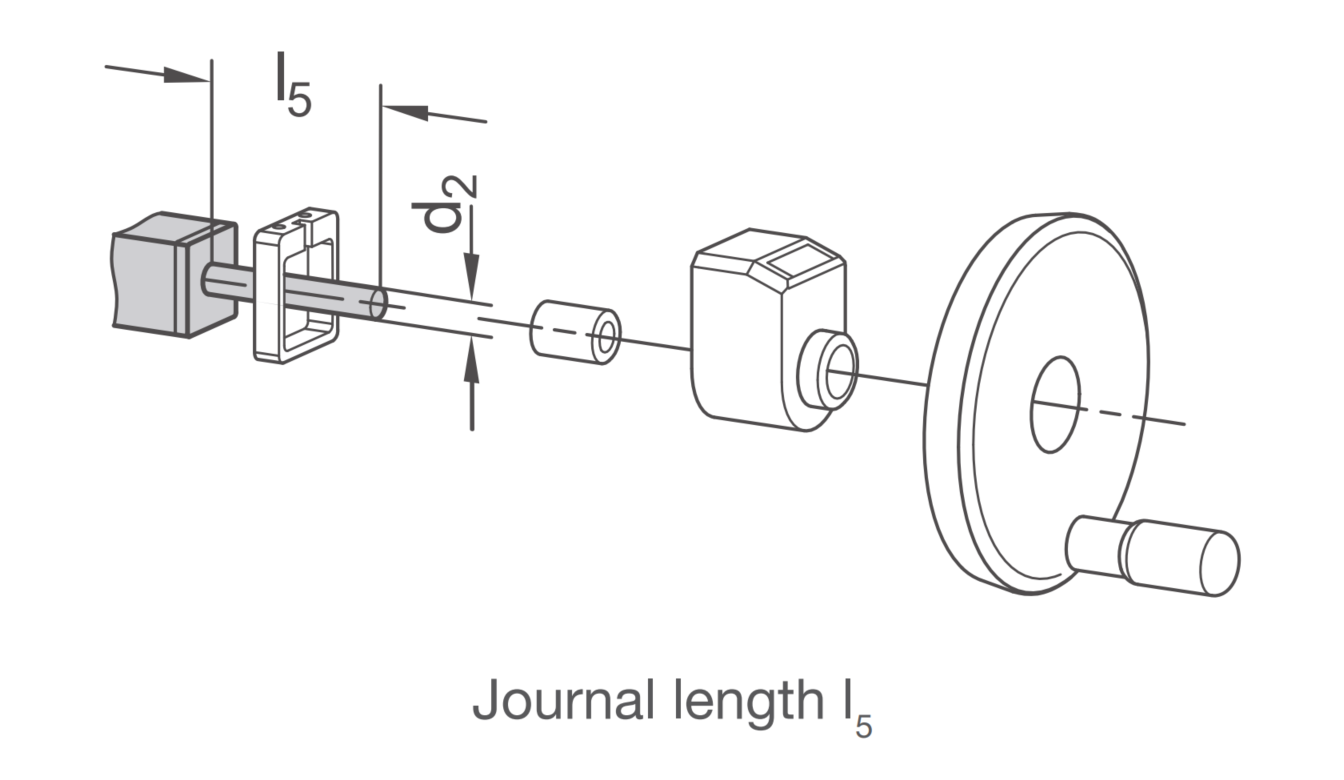

D | Čep pro ukazatel polohy a ruční kolo | E | Čep pro distanční vložku desku a ruční kolo (pouze pro d1 ≥ 30) | F | Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30) |

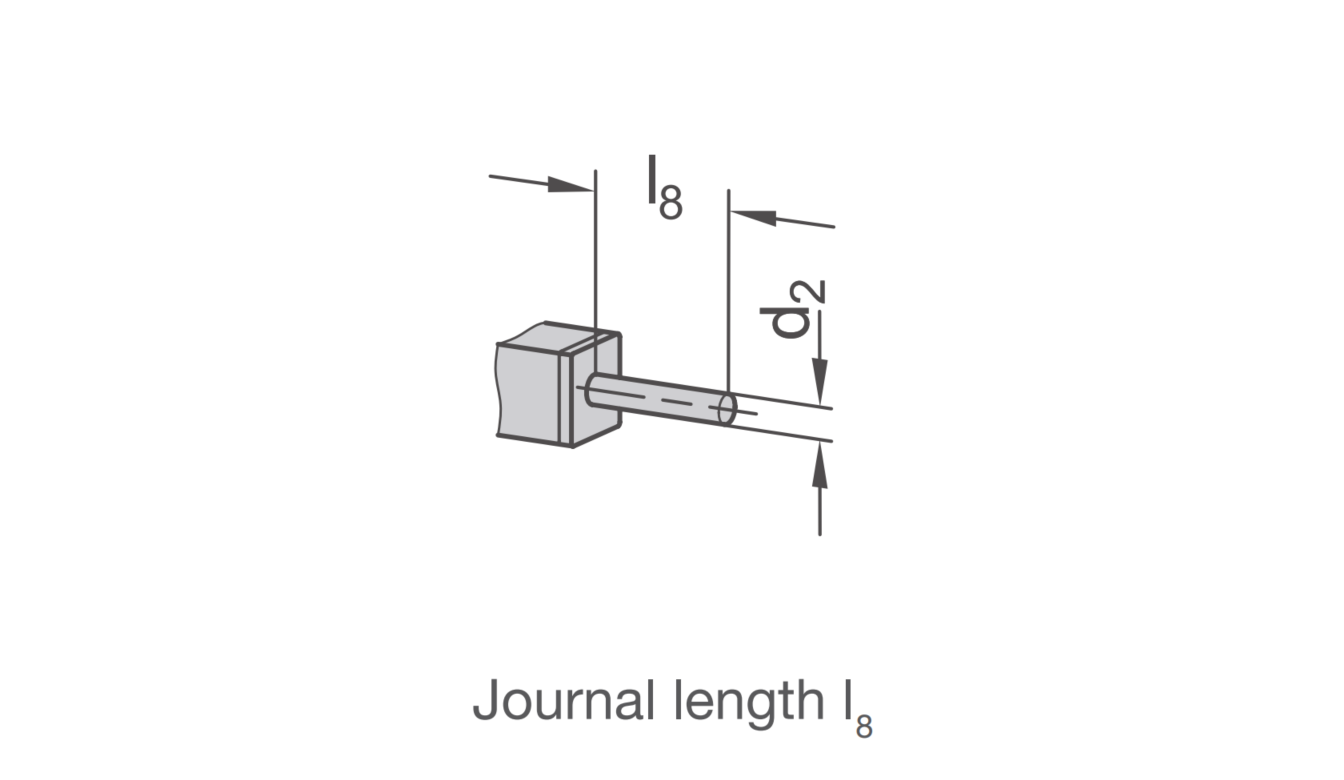

Gxx | Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) | Hxx | Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) | ||

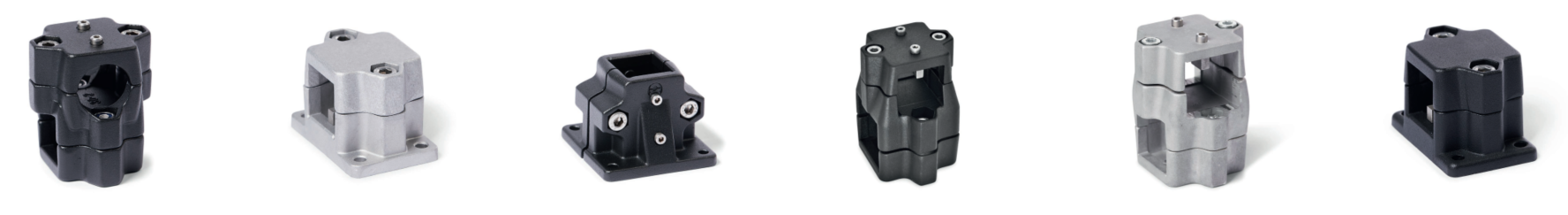

Jezdci jednotrubkových jednotek
Jednotrubková jednotka se stane funkční osou až po připojení konektoru lineární jednotky. Jezdci lineárních jednotek jsou k dispozici v různých provedeních pro různé aplikace. Pro zjednodušení procesu výběru je zde uveden jejich přehled.
Výstupní hřídel lineární jednotky | Fx [N] |
Fy [N] | Fz [N] | Mx | My |
Mz | ||||
l = 500 | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | [Nm] | [Nm] | [Nm] | |
18 | 400 | 80 | 15 | - | 65 | 10 | - | 1,5 | 4,5 | 4,5 |
30 | 850 | 500 | 70 | 15 | 550 | 55 | 10 | 6,5 | 15 | 15 |
40 | 1100 | 2150 | 250 | 65 | 1900 | 150 | 50 | 15 | 42 | 42 |
50 | 1750 | 3100 | 650 | 150 | 3100 | 650 | 150 | 29 | 69 | 69 |
60 | 2600 | 4550 | 7500 | 400 | 4550 | 1400 | 350 | 45 | 125 | 125 |
Průhyb / pružná deformace:
Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Pro uvedené hodnoty činí přibližně 0,4 mm. Tato deformace je zde znázorněna na příkladu síly Fz.
-
Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodovek (YLS a YTS) a propojovacích hřídelí umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány kolmo nebo rovnoběžně na sebe.
3D konfigurace trubkové jednotky (CAD)
Nebo v případě zájmu na vyžádání info@mnsystems.cz
