Křížová spojka KS.P
Objednací kód: KS.P - d1 - d2 - k - z - o | Příklad objednání: KS.P-18-18-29-2-2
KS.P ... křížová spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
k ... hloubka svěrného spoje
z ... typ šroubu a matice
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = polyamid, vystužený skelnými vlákny, RAL 9005 matná
4 = polyamid, vystužený skelnými vlákny, RAL 7040 matná
VB = polyamid, vystužený skelnými vlákny, RAL 5005 matná, FDA
Příslušenství:
Adaptérová pouzdra RBS.P
Nastavitelné ruční páky HSK.P
Popis:
Křížové spojky KS.P z polyamidu vyztuženého skelnými vlákny mají drážkované upínací body. Otvory upínacích bodů jsou posunuty v rovině a uspořádány pod úhlem 90°. Přijímají obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru. Ke zmenšení průřezů otvorů na menší průměr lze použít adaptérová pouzdra RBS.P (viz.níže). Nastavitelné ruční páky jsou určeny k opakovanému upínání bez použití nástrojů. Pod označením HSK.P jsou k dispozici samostatně pro individuální použití a v jiných provedeních. Plast použitý v povrchu VB je vyroben z modrého, vizuálně zjistitelného a FDA vyhovujícího plastového granulátu podle FDA CFR.21 a EU 10/2011.

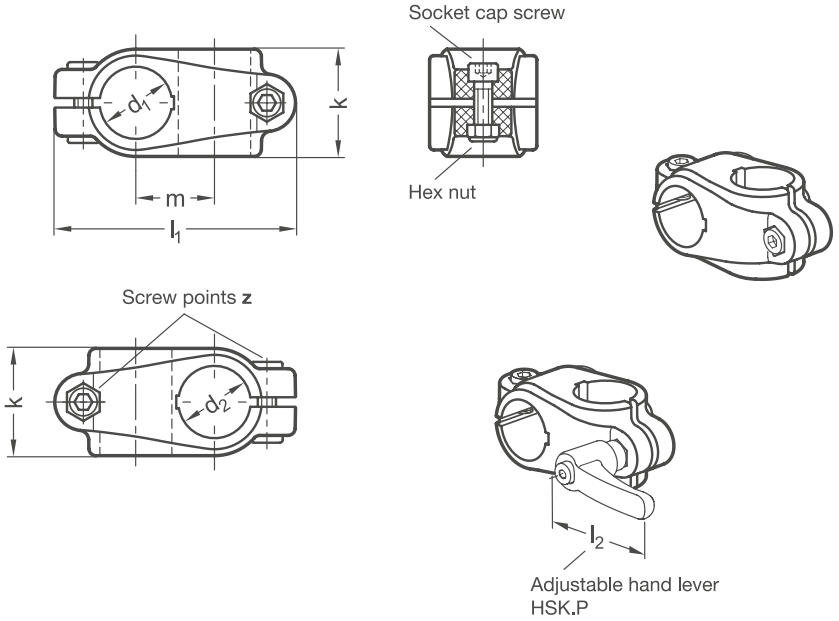

Rozměry:
| Svěrný spoj 1 | Svěrný spoj 2 | Hloubka svěrného spoje | Rozměry | Šroub | Příslušenství | |
| HSK.P | ||||||
| d1 | d2 | k | l1 | m | l2 | |
| B 18 | B 18 | 29 | 65 | 19,8 | M6x18 | 44 | 63 |
| B 30 | B 30 | 45 | 100,5 | 34,6 | M8x25 | 63 | 78 |
Příslušenství | Adaptérová pouzdra RBS.P
Adaptérová pouzdra RBS.P jsou vyrobena z polyamidu vyztuženého skleněnými vlákny. Adaptérová pouzdra lze použít ke zmenšení průměrů otvorů plastových trubkových spojek pro upínání menších průměrů nebo čtvercových průřezů. Díky připevněnému omezovači otáčení se adaptérové pouzdro nemůže otáčet ani posouvat uvnitř trubkové svorky.
Plast použitý v povrchové VB je vyroben z modrého, vizuálně zjistitelného a FDA vyhovujícího plastového granulátu podle FDA CFR.21 a EU 10/2011.
Rozměry:
| Svěrný spoj | Otvory | Čtvercový | Délka | ||||
| d1 | d2 |
s | l |
||||
| 18 | B 12 | B 14 | B 15 | B 16 | V 10 | V 12 | 29 |
| 30 | B 20 | B 25 | - | - | V 20 | - | 45 |
Příslušenství | Nastavitelné ruční páky HSK.P
Nastavitelné ruční páky HSK.P jsou vyrobeny z polyamidu vyztuženého skleněnými vlákny. Zde instalované šroubové vložky jsou vyrobeny ze soustružené nerezové oceli a mají válcovaný závit. Nastavitelné ruční páky HSK.P jsou speciálně navrženy jako příslušenství pro použití na šroubových bodech plastových trubkových objímek. Nahrazují šrouby s vnitřním šestihranem DIN 912 a používají se tam, kde je vyžadováno opakované upínání bez použití nářadí. Závitová vložka je spojena s rukojetí pomocí drážkového ozubení tak, že ji lze odpojit. Zvednutím páky se záběr uvolní a ruční páku lze natočit do výhodné polohy. Upínací síla dosažitelná pomocí nastavitelné ruční páky je nižší než u šestihranných šroubů s nástrčným hlavicemi ovládaných nástrojem, a to díky kratší délce páky. Tabulky pro příslušné upínače obsahují příslušné velikosti ruční páky pro jednotlivé rozměry závitů.
Plast použitý v povrchové VB je vyroben z modrého, vizuálně zjistitelného a FDA vyhovujícího plastového granulátu podle FDA CFR.21 a EU 10/2011.
Rozměry:
| Rozměry |
|||||
| l1 | d1 |
l2 | d2 | h1 | h2≈ |
| 44* | M 6 | 20 | 10 | 8,5 | 32 |
| 63 | M 6 | 20 | 10 | 9 | 40 |
| 63 | M 8 | 25 | 13 | 13,5 | 44 |
| 78 | M 8 | 25 | 13 | 14,5 | 52 |
* Tato velikost je k dispozici pouze ve verzi 2.
