Kombinovaná kladka série TRxxx.0200
- Typ: 0200 / axiálně pevná - nenastavitelná
- 9 velikostí
- Radiální nosnost: od 5,3 kN - 76 kN
- Axiální nosnost: od 2 kN - 23 kN
- Dostupné průměry: od 52,5 mm - 180 mm
- Vhodné pro U-profil nebo I-profil
- Dostupné příslušenství: montážní desky typ BQ / BR / BW
- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita
Příklad objednání:
TR 060.0200 (pouze kombinovaná kladka)
TR 060.0200/BQ1000 (kombinovaná kladka se čtvercovou deskou)
TR 060.0200/BR1100 (kombinovaná kladka s obdélníkovou deskou)
Základní popis:

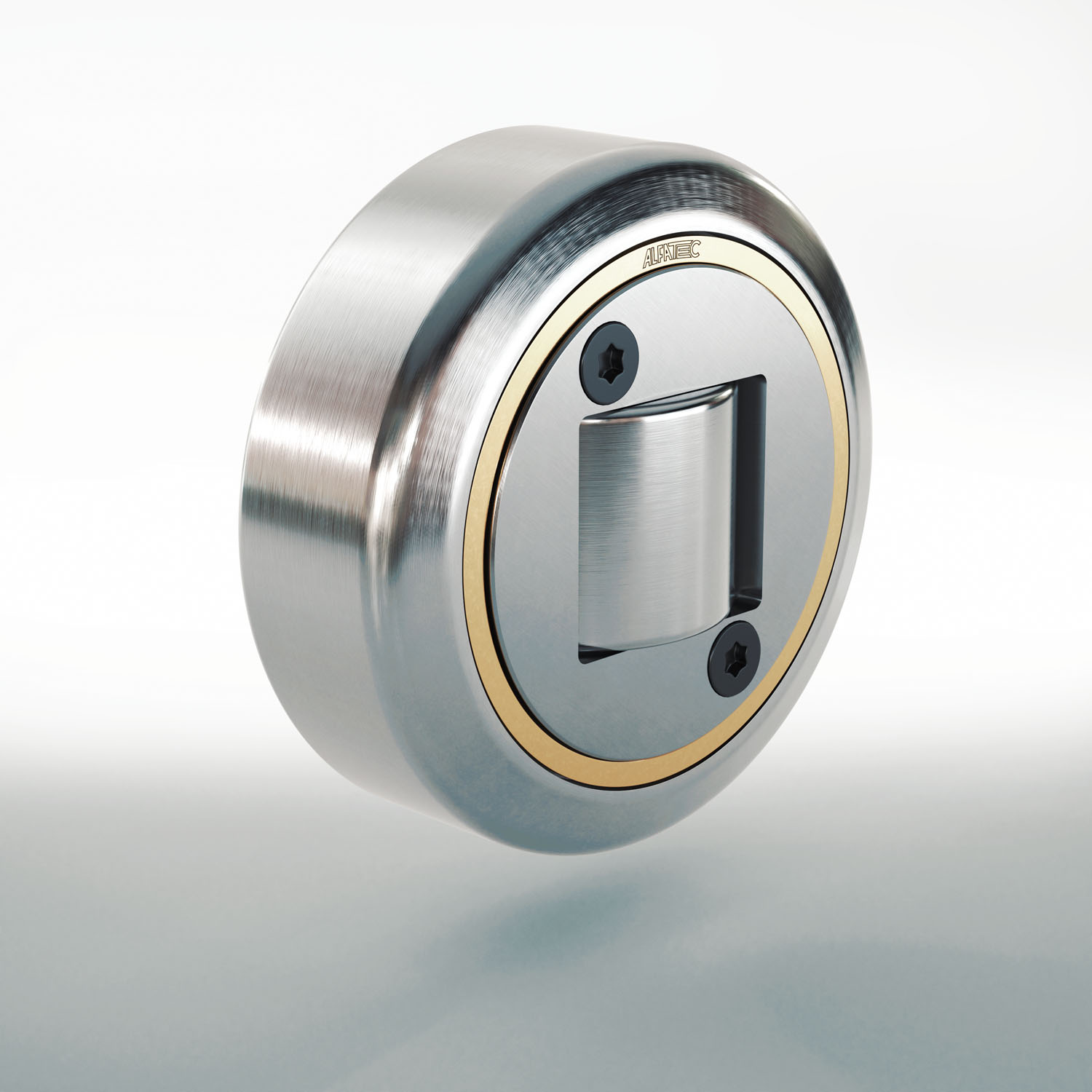

Kombinovaná kladka série TIGER TRxxx.0200 se díky své pevné konstrukci osvědčila jako standardní řešení pro aplikace, kde je vyžadována vysoká únosnost v radiálním směru. Tato verze s radiálním a axiálním vedením je kombinovaná a axiálně pevná - nenastavitelná. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.
Specifikace kombinované kladky TRxxx.0200:
| Typ / provedení | Základní rozměry / mm (bližší informace viz.katalog) |
Charakteristika únosnosti / kN |
||||||||||||||

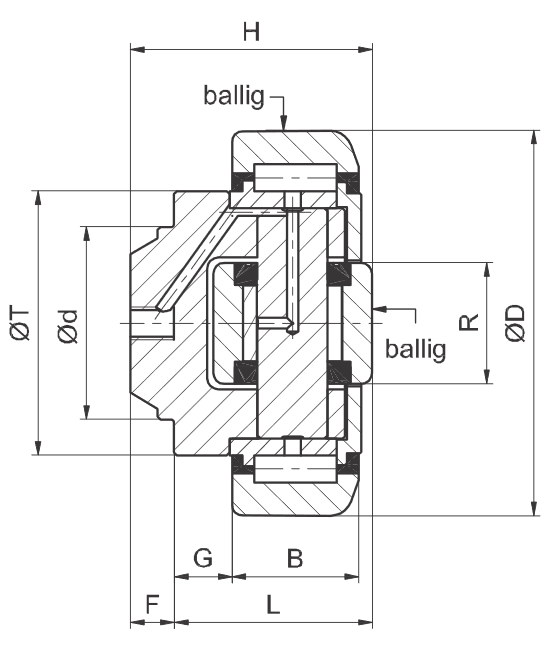

| Velikost | Provedení | D | d | H | B | G | L | F | T | R | FR | FA | C | C0 | Ca | C0a |
| TR 050 |
.0200 | 52,5 | 30 | 33 | 17 | 5 | 27 | 6 | 40 | 16 | 5,30 | 2,00 | 24,5 | 32,5 | 7,5 | 7,5 |
| TR 060 | .0200 | 62,5 | 30 | 37,5 | 20 | 9 | 30,5 | 7 | 42 | 20 | 8,87 | 2,95 | 31 | 35,5 | 11 | 11,5 |
| TR 070 | .0200 | 70,1 | 35 | 44 | 23 | 10,5 | 36 | 8 | 48 | 22 | 11,40 | 3,15 | 45,5 | 51 | 13 | 14 |
| TR 080 | .0200 | 77,7 | 40 | 48 | 23 | 10,5 | 36,5 | 11,5 | 54 | 24 | 12,87 | 5,00 | 48 | 56,8 | 18 | 18 |
| TR 090 | .0200 | 88,4 | 45 | 57 | 30 | 10,5 | 44 | 13 | 59 | 26 | 20,37 | 5,10 | 68 | 72 | 23 | 23 |
| TR 110 | .0200 | 107,7 | 60 | 69 | 31 | 20 | 55 | 14 | 71 | 34 | 24,06 | 8,90 | 81 | 95 | 31 | 36 |
| TR 120 | .0200 | 123,0 | 60 | 72,3 | 37 | 14 | 56 | 16,3 | 80 | 40 | 33,44 | 9,80 | 110 | 132 | 43 | 50 |
| TR 150 | .0200 | 149,0 | 60 | 78,5 | 45 | 8,5 | 58,5 | 20 | 103 | 50 | 51,94 | 17,40 | 151 | 192 | 68 | 71 |
| TR 180 | .0200 | 180,0 | 100 | 95,7 | 57,3 | 12,5 | 76,3 | 19,4 | 124 | 60 | 76,00 | 23,00 | 207 | 243 | 73 | 83 |
C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C0 = Statická únosnost radiálního ložiska (ISO 76)
Ca = Dynamická únosnost axiálního ložiska (ISO 281/1) , C0a = Statická únosnost axiálního ložiska (ISO 76)
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
