TR...0300

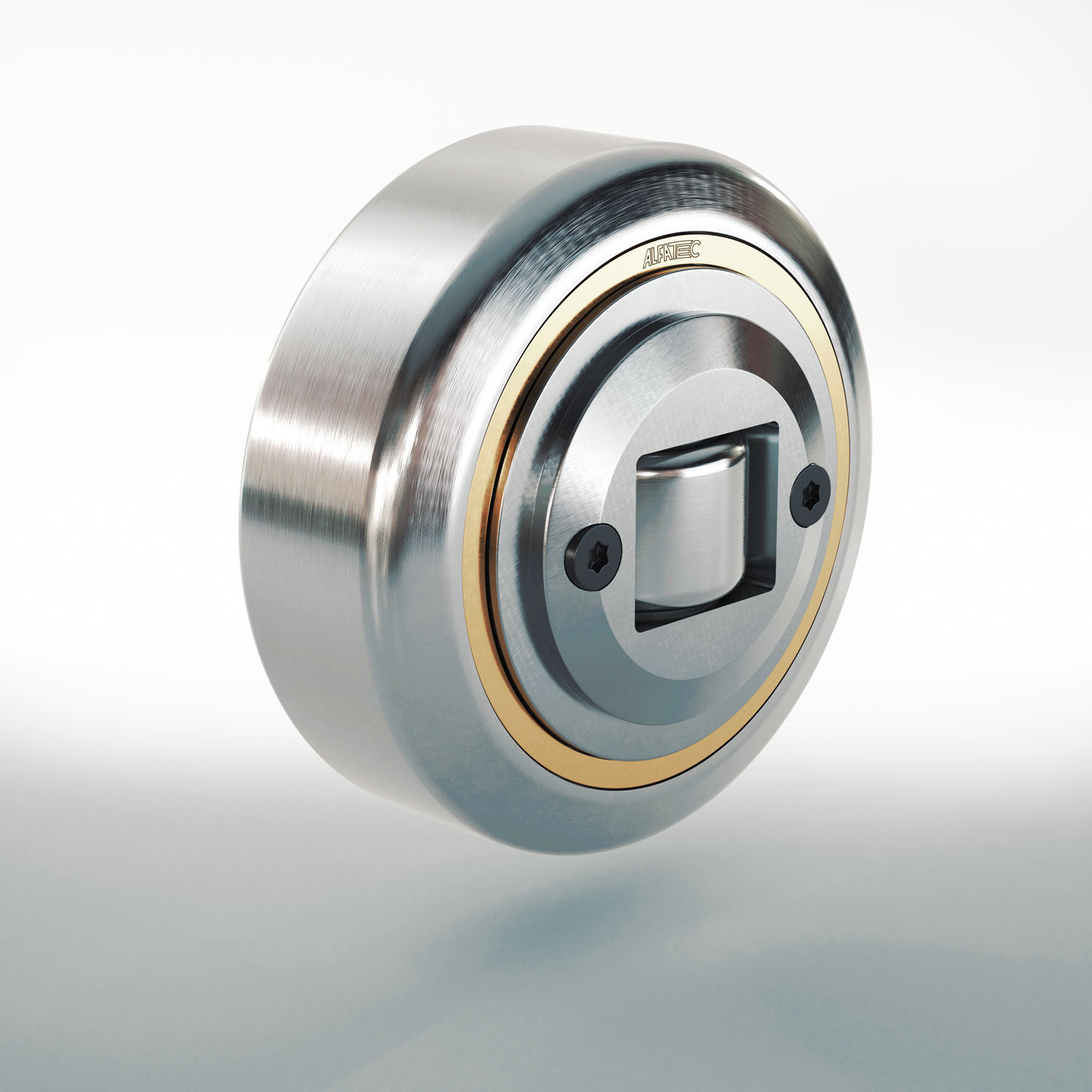

Kombinovaná kladka série TRxxx.0300
- Typ: 0300 / axiálně stavitelná- podložkou
- 9 velikostí
- Radiální nosnost: od 8,87 kN - 51,94 kN
- Axiální nosnost: od 2,95 kN - 17,40 kN
- Dostupné průměry: od 62,5 mm - 149 mm
- Vhodné pro U-profil nebo I-profil
- Dostupné příslušenství: montážní desky typ BQ / BR / BW
- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita
Příklad objednání:
TR 060.0300 (pouze kombinovaná kladka)
TR 060.0300/BQ1000 (kombinovaná kladka se čtvercovou deskou)
TR 060.0300/BR1100 (kombinovaná kladka s obdélníkovou deskou)
Základní popis:
Kombinovaná kladka série TIGER TRxxx.0300 se díky své pevné konstrukci osvědčila jako standardní řešení pro aplikace, kde je vyžadována vysoká únosnost v radiálním směru. Tato verze s radiálním a axiálním vedením je kombinovaná. Axiální jehlové ložisko je stavitelné pomocí axiálních podložek. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.
Specifikace kombinované kladky TRxxx.0300:

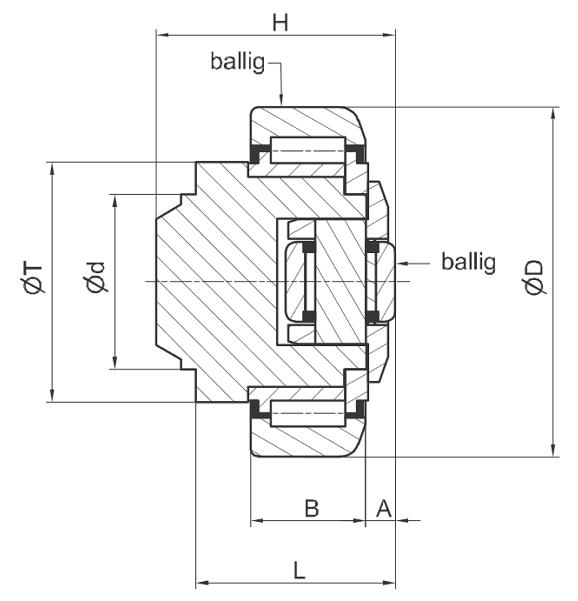

| Typ / provedení | Základní rozměry / mm (bližší informace viz.katalog) | Charakteristika únosnosti / kN | ||||||||||||
| Velikost | Provedení | D | d | H | B | A | L | T | FR | FA | C | C0 | Ca | C0a |
| TR 060 | .0300 | 62,5 | 30 | 43 | 20 | 5,5 | 33 | 42 | 8,87 | 2,95 | 31 | 35,5 | 8 | 8 |
| TR 070 | .0300 | 70,1 | 35 | 48 | 23 | 6,5 | 40 | 48 | 11,40 | 3,15 | 45,5 | 51 | 13 | 14 |
| TR 080 | .0300 | 77,7 | 40 | 50,5 | 23 | 7 | 39,5 | 54 | 12,87 | 5,00 | 48 | 56,8 | 14 | 14 |
| TR 090 | .0300 | 88,4 | 45 | 61 | 30 | 7 | 48 | 59 | 20,37 | 5,10 | 68 | 72 | 15 | 15 |
| TR 110 | .0300 | 107,7 | 60 | 69 | 31 | 8 | 55 | 71 | 24,06 | 8,90 | 81 | 95 | 36 | 36 |
| TR 120 | .0300 | 123,0 | 60 | 75,8 | 37 | 8 | 59,5 | 80 | 33,44 | 9,80 | 110 | 132 | 36 | 36 |
| TR 150 | .0300 | 149,0 | 60 | 89 | 45 | 15 | 69 | 103 | 51,94 | 17,40 | 151 | 192 | 71 | 71 |
C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C0 = Statická únosnost radiálního ložiska (ISO 76)
Ca = Dynamická únosnost axiálního ložiska (ISO 281/1) , C0a = Statická únosnost axiálního ložiska (ISO 76)
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
| Typ / provedení | Profil pro kladku |
Příslušenství / montážní deska | ||||||||||||||
| Velikost | Provedení | U - profil | I - profil | Čtvercová deska | Obdélníková deska | Přírubová deska | ||||||||||
| TR 060 | .0300 | UP 060.0700 (Standard 0 Nb) | IP 060.0800 (Nb) | TR 060.0300/BQ1000 | TR 060.0300/BR1100 | TR 060.0300/BW1200 | ||||||||||
| TR 070 | .0300 | UP 070.0700 (Standard 1 Nb) | IP 070.0800 (3018 Nb) | TR 070.0300/BQ1000 | TR 070.0300/BR1100 | TR 070.0300/BW1200 | ||||||||||
| TR 080 | .0300 | UP 080.0700 (Standard 2 Nb) | IP 080.0800 (3019 Nb) | TR 080.0300/BQ1000 | TR 080.0300/BR1100 | TR 080.0300/BW1200 | ||||||||||
| TR 090 | .0300 | UP 090.0700 (Standard 3 Nb) | IP 090.0800 (3020 Nb) | TR 090.0300/BQ1000 | TR 090.0300/BR1100 | TR 090.0300/BW1200 | ||||||||||
| TR 110 | .0300 | UP 110.0700 (Standard 4 Nb) | IP 110.0800 (3100 Nb) | TR 110.0300/BQ1000 | TR 110.0300/BR1100 | TR 110.0300/BW1200 | ||||||||||
| TR 120 | .0300 | UP 120.0700 (Standard 5 Nb) | IP 120.0800 (3353 Nb) | TR 120.0300/BQ1000 | TR 120.0300/BR1100 | TR 120.0300/BW1200 | ||||||||||
| TR 150 | .0300 | UP 150.0700 (Standard 6 Nb) | - | TR 150.0300/BQ1000 | TR 150.0300/BR1100 | TR 150.0300/BW1200 | ||||||||||
