TR...0380

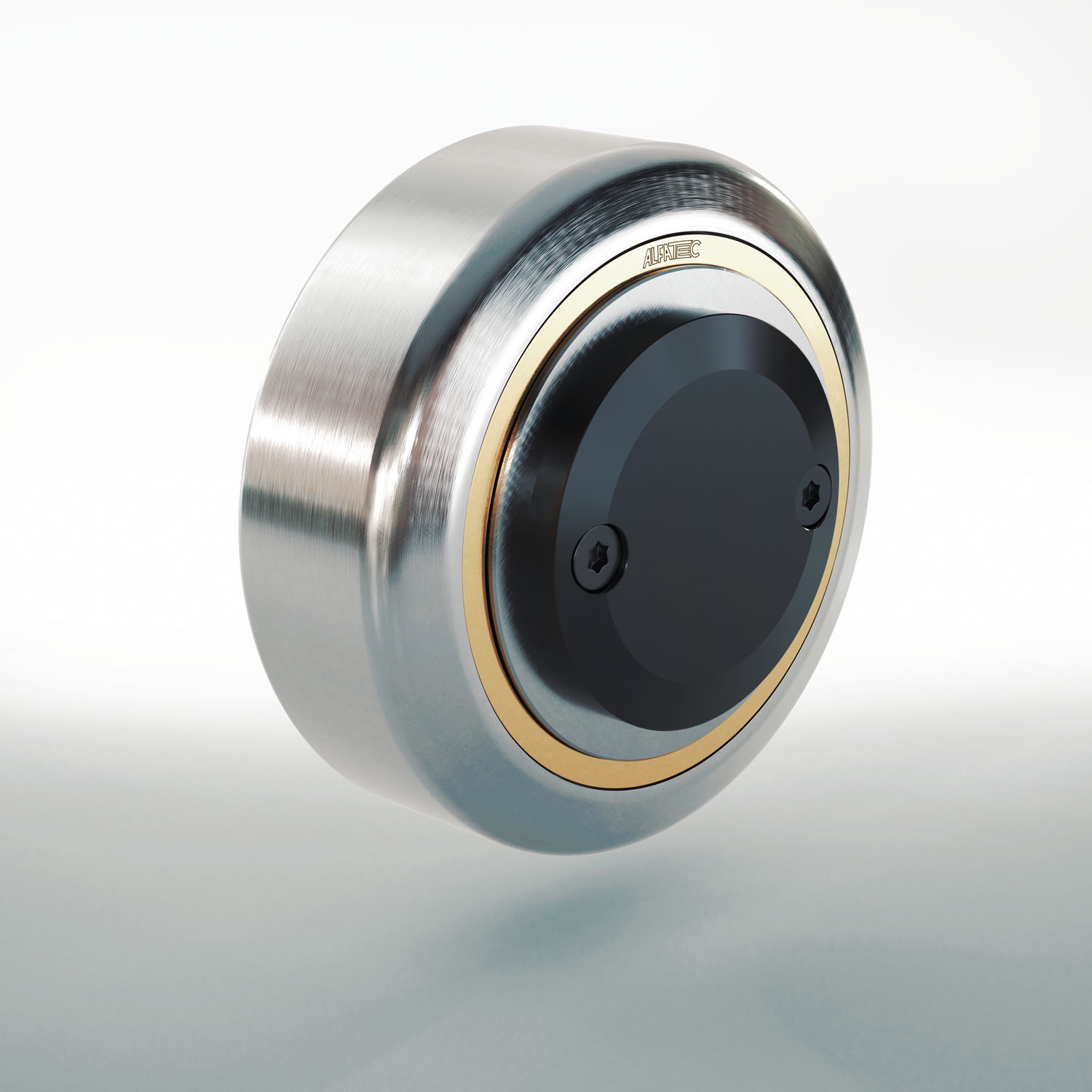

Kombinovaná kladka série TR---.0380

- Typ: 0380 / axiálně stavitelná - oilamidový kluzák (polyamid plněný olejem)
- 2 velikosti
- Radiální nosnost: od 8,87 kN - 12,87 kN
- Axiální nosnost: od 2,95 kN - 5,00 kN
- Dostupné průměry: od 70,1 mm - 77,1 mm
- Vhodné pro U-profil
- Dostupné příslušenství: montážní desky typ BQ / BR / BW

- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita

Příklad objednání:
TR 070.0380 (pouze kombinovaná kladka)
TR 070.0380/BQ1000 (kombinovaná kladka se čtvercovou deskou)
TR 070.0380/BR1100 (kombinovaná kladka s obdélníkovou deskou)

Základní popis:

TIGER kombinovaná kladka série TRxxx.0380 má pochromovaný vnější kroužek a šrouby z materiálu 1.4301 INOX v kombinaci s kluzným dílem Oilamid jako axiálním vedením. Pro nastavení axiální vůle se používají distanční kroužky. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.V závislosti na nákladu je tato kladka k dispozici v různých velikostech.

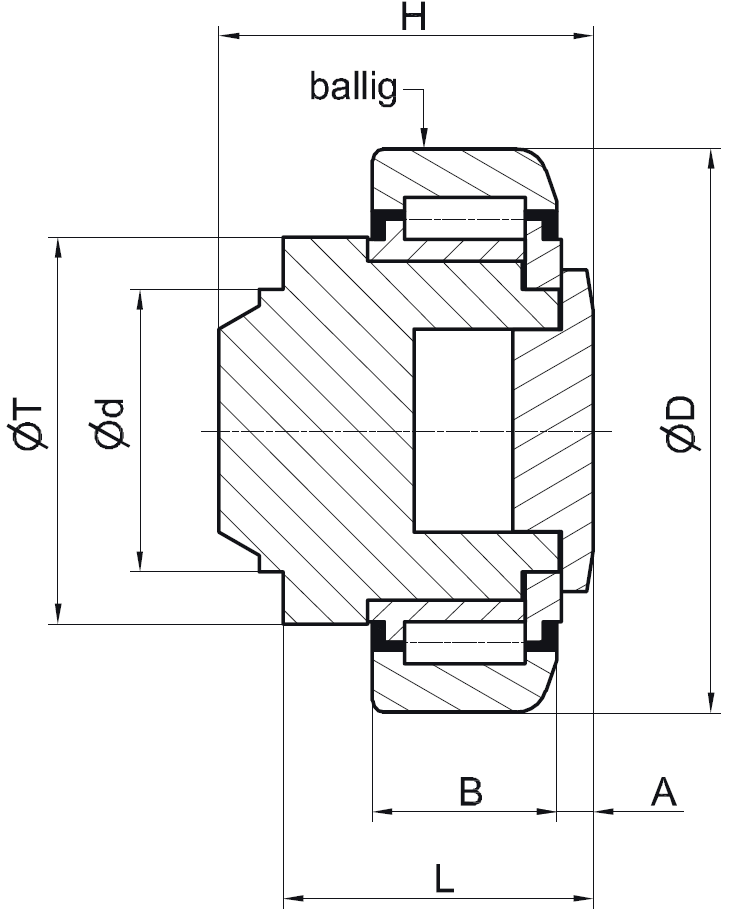

tr0360

Specifikace kombinované kladky TRxxx.0380:

Typ / provedení		Základní rozměry / mm (bližší informace viz.katalog)							Charakteristika únosnosti / kN
Velikost	Provedení	D	d	H	B	A	L	T	F_R	F_A	C	C₀
TR 070	.0380	70,1	35	48	23	6,5	40	48	8,87	2,95	45,5	51
TR 080	.0380	77,7	40	50,5	23	7	39,5	54	12,87	5,00	48	56,8

C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C₀ = Statická únosnost radiálního ložiska (ISO 76)

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
