TR...0400

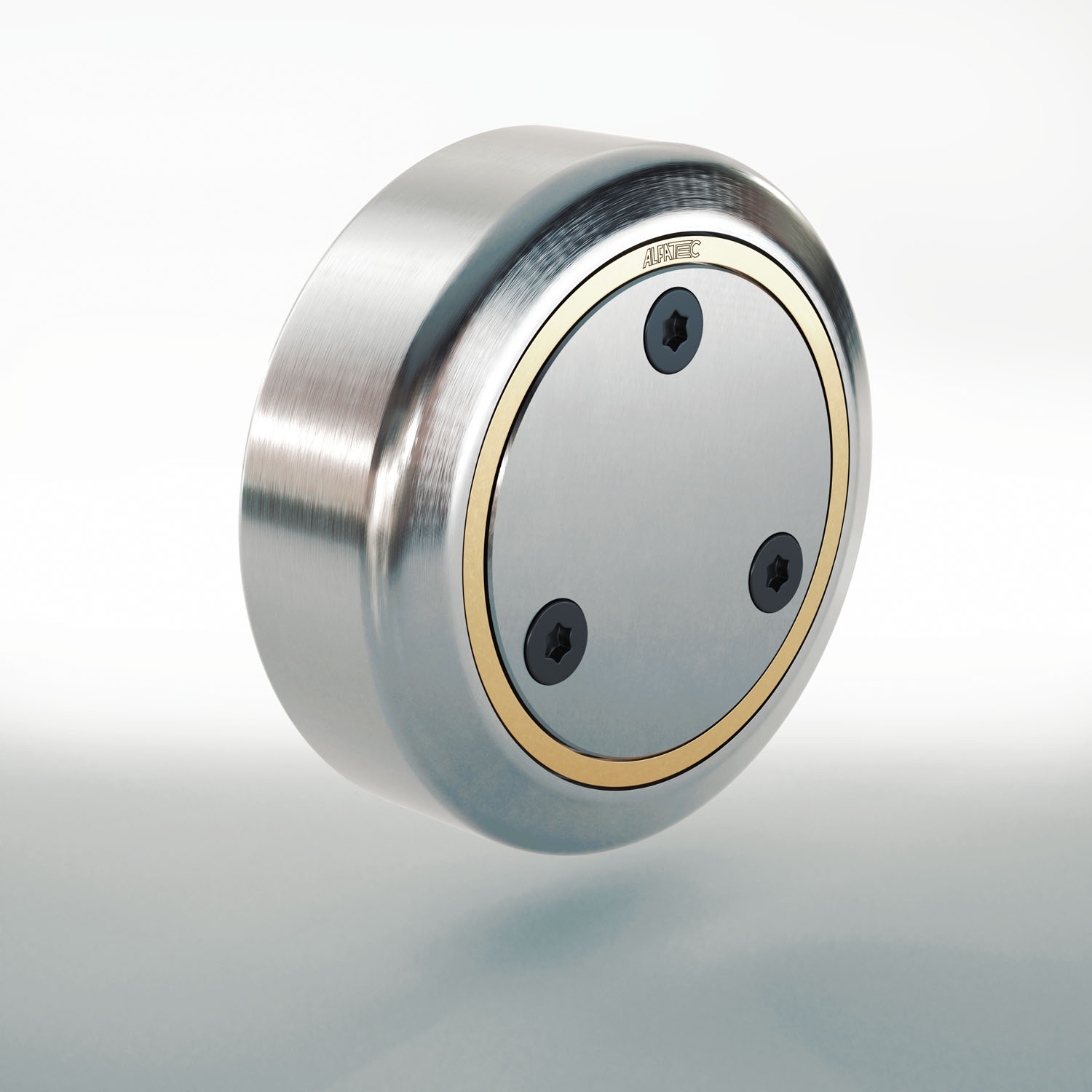

Kombinovaná kladka série TR---.0400

- Typ: 0400 / pouze radiální typ bez axiálního ložiska
- 8 velikostí
- Radiální nosnost: od 8,87 kN - 76,00 kN
- Dostupné průměry: od 62,5 mm - 180 mm
- Vhodné pro U-profil nebo I-profil
- Dostupné příslušenství: montážní desky typ BQ / BR / BW

- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita

Příklad objednání:
TR 060.0400 (pouze kombinovaná kladka)
TR 060.0400/BQ1000 (kombinovaná kladka se čtvercovou deskou)
TR 060.0400/BR1100 (kombinovaná kladka s obdélníkovou deskou)

Základní popis:

Kladka série TIGER TRxxx.0400 s radiálním válečkovým ložiskem se používá hlavně pro aplikace, kde není vyžadováno žádné axiální vedení. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.

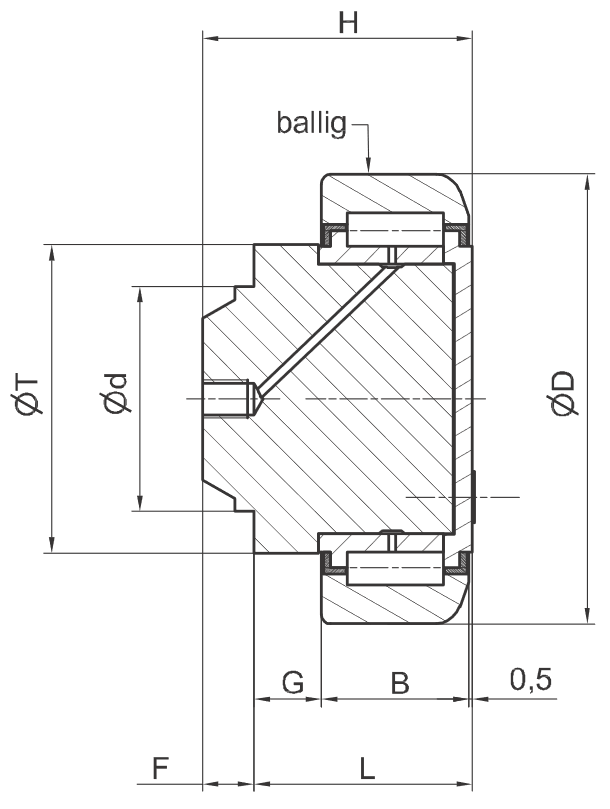

tr0400

Specifikace kombinované kladky TRxxx.0400:

Typ / provedení		Základní rozměry / mm (bližší informace viz.katalog)								Charakteristika únosnosti / kN
Velikost	Provedení	D	d	H	B	G	L	F	T	F_R	C	C₀
TR 060	.0400	62,5	30	36,5	20	9	29,5	7	42	8,87	31	35,5
TR 070	.0400	70,1	35	42	23	10,5	34	8	48	11,40	45,5	51
TR 080	.0400	77,7	40	45,5	23	10	33,5	8	54	12,87	48	56,8
TR 090	.0400	88,4	45	54	30	10,5	41	13	59	20,37	68	72
TR 110	.0400	107,7	60	65,5	31	20	51,5	14	71	24,06	81	95
TR 120	.0400	123,0	60	67,8	37	14	51,5	16,3	80	33,44	110	132
TR 150	.0400	149,0	60	74	45	8,5	54	20	103	51,94	151	192
TR 180	.0400	180	100	89,7	57,3	12,5	69,8	19,4	124	76,00	207	243

C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C₀ = Statická únosnost radiálního ložiska (ISO 76)

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
