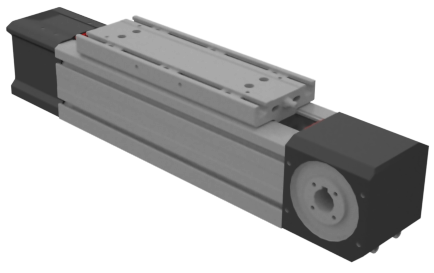

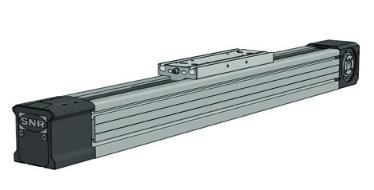

AXE 100 Z

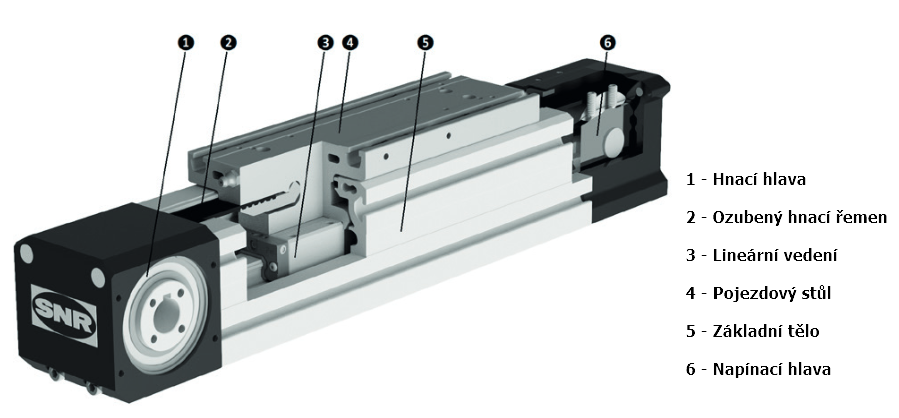

Lineární modul série AXE
- velikost: 100 (100x125)
- pohon: řemen
- typ vedení: lineární profilové kuličkové vedení
- počet kolejnic: 1 centrální
- minimální zdvih: 200mm
- maximální zdvih: 7520mm
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXE 100 Z | C | 11 200 | 16 500 | 179 | 2 340 | 1 570 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXE 100 Z | C | 5 050 | 5 050 | 54,0 | 707 | 707 |

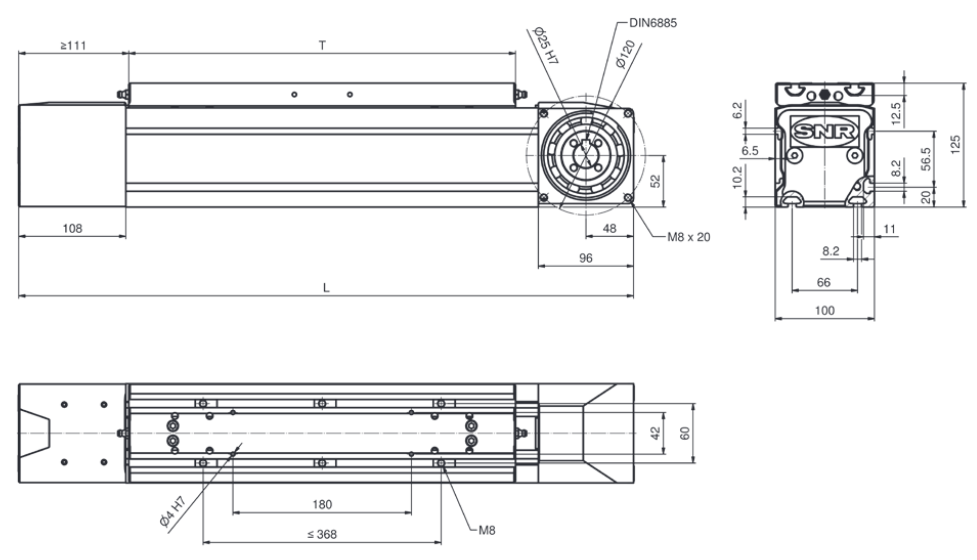

Technické údaje:
| AXE 100 Z | Jednotka / popis | Hodnota |
| Základní rozměr profilu | mm | 100x125 |
| Typ pohonu | řemen | 40-STD8 |
| Délka pojezdového stolu T | mm | 390 |
| Maximální zdvih | mm | 7 520 |
| Maximální rychlost | m / min | 300 |
| Povolené dynamické zatížení řemene | N | 2 200 |
| Zdvih na otáčku řemenice | mm | 265+0,5 |
| Potřebný rozběhový moment | Nm | 3,1 |
| Maximální hnací moment | Nm | 92,5 |
| Přesnost opakovaného najíždění | mm | 0,05 |
Po kliku na tlačítko bude otevřeno nové okno:

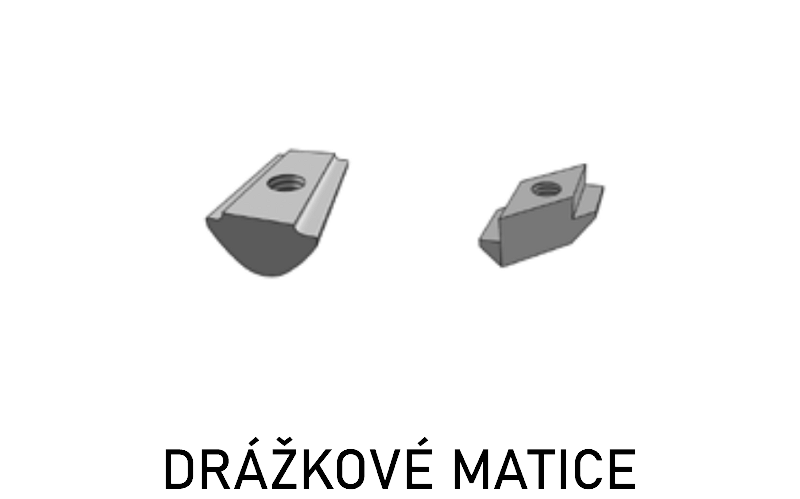

Příslušenství
