AXF 100 G
Lineární modul série AXF-G
- velikost: 100
- základní rozměr: 104x125
- pohon: šroub s plastovou maticí
- průměr šroubu: 20
- stoupání šroubu: 30 / 60 / 90
- typ vedení: polymerové kladičkové vedení
- maximální délka modulu: 3000mm
* umístění otvorů je volitelné (nutné specifikovat)
** ø12h7 pro verze pohonu T / G (viz. AXF 100 T / AXF 100 G)
1 - domazávání přístupné z obou stran pojezdového stolu

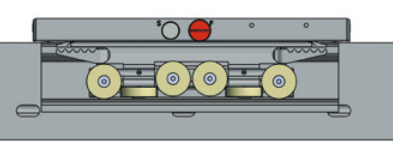

Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kladičkové vedení (polymerové) | P | 320 | 30 | 7 |

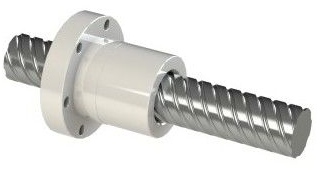

Typ šroubu s kluznou plastovou maticí:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 20 x 30 | GV2030 | standardní | pravý | 100 |
| 20 x 60 | GV2060 | standardní | pravý | 100 |
| 20 x 90 | GV2090 | standardní | pravý | 100 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXF 100 G |
P | 180 | 360 | 13,5 | 19,5 | 10,0 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXF 100 G |
P | 120 | 240 | 9,0 | 13,0 | 6,5 |
Technické údaje:
| AXF 100 G |
Jednotka / popis | Hodnota | ||
| Základní rozměr | mm | 104x125 | ||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 338,7 | ||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 411,8 | ||
| Průměr výstupní hřídele d | mm | 12h7 | ||
| Typ pohonu | kluzný šroub | GV2030 | GV2060 | GV2090 |
| Maximální rychlost | m / min | 41 | 120 | 180 |
| Potřebný rozběhový moment | Nm | 0,3 ... 2,0 | ||
| Maximální hnací moment | Nm | 5,7 | 13,0 | 19,0 |
| Maximální axiální provozní zatížení | N | 2 400 | 1 600 | 1 600 |
| Moment setrvačnosti šroubu | kgcm2 / m | 0,35 | 0,35 | 0,35 |
| Maximální délka modulu | mm | 3 000 | 3 000 | 3 000 |
| Přesnost opakovaného najíždění | mm | 0,03 | 0,03 | 0,03 |
| Účinnost | % | 73 | 81 | 79 |

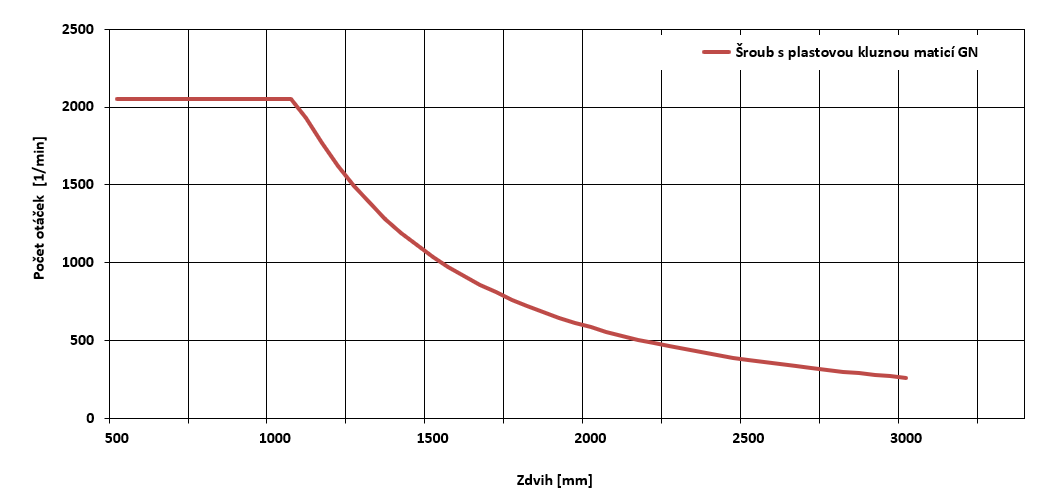

Maximální přípustné otáčky šroubu v jednotce AXF 100 G:
Hmotnost:
| AXF 100 G |
Jednotka | Typ vedení |
| P | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 9,3 |
| Hmotnost na 100mm zdvihu | kg | 13,3 |
| Hmotnost pojezdového stolu | kg | 2,5 |
