AXLT 225 T
Lineární modul série AXLT-T
- velikost: 225
- základní rozměr: 225x75
- pohon: trapézový šroub
- průměr šroubu: 24
- stoupání šroubu: 5 / 10
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 3500mm
U ocelové verze nejsou drážky pro T-matice obsaženy
1 - domazávání přístupné z obou stran pojezdového stolu (každý mazací bod je určen pro příslušný vozík)
2 - mazací bod pro pohybový šroub
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 220 | 50 | 5 |
| Kuličkové vedení (paralelní kolenice) | E | 320 | 50 | 5 |
Typ trapézového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 24 x 05 | T2405 | standardní | pravý / levý | 50 |
| 24 x 10 | T2410 | standardní | pravý | 100 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 225 T |
D | 32 000 | 32 000 | 2 500 | 2 250 | 2 250 |
| AXLT 225 T |
E | 32 000 | 32 000 | 2 500 | 3 000 | 3 000 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 225 T |
D | 11 500 | 11 500 | 925 | 800 | 800 |
| AXLT 225 T |
E | 11 500 | 11 500 | 925 | 1 050 | 1 050 |
Technické údaje:
| AXLT 225 T |
Jednotka / popis | Hodnota | |||
| Základní rozměr | mm | 225x75 | |||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 93,46 | |||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 3 417 | |||
| Typ pohonu | trapézový šroub | TN2405 | TN2410 | ||
| Maximální rychlost | m / min | 4,4 | 8,9 | ||
| Potřebný rozběhový moment | Nm | 0,7 ... 1,2 | |||
| Maximální hnací moment | Nm | 10,0 | 14,0 | ||
| Maximální axiální provozní zatížení | N | 5 200 | 5 200 | ||
| Moment setrvačnosti šroubu | kgcm2 / m | 1,5 | 1,5 | ||
| Maximální délka modulu | mm | 3 500 | 3 500 | ||
| Přesnost opakovaného najíždění | mm | 0,07 | 0,07 | ||
| Účinnost | % | 41 | 58 | ||

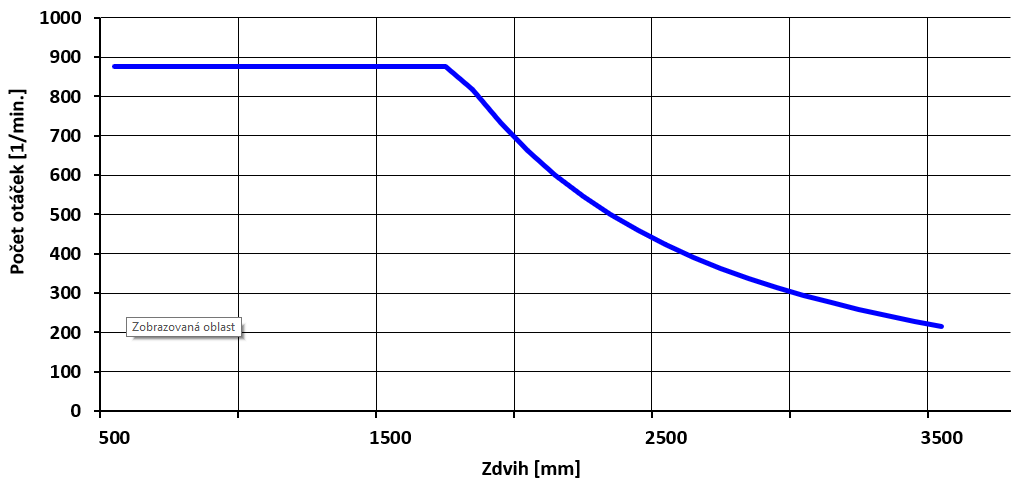

Maximální přípustné otáčky šroubu v jednotce AXLT 225 T:
Hmotnost:
| AXLT 225 T |
Jednotka | Typ vedení |
|
| D |
E | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 13,0 | 15,8 |
| Hmotnost na 100mm zdvihu | kg | 1,8 | 1,8 |
| Hmotnost pojezdového stolu | kg | 5,0 | 6,0 |
