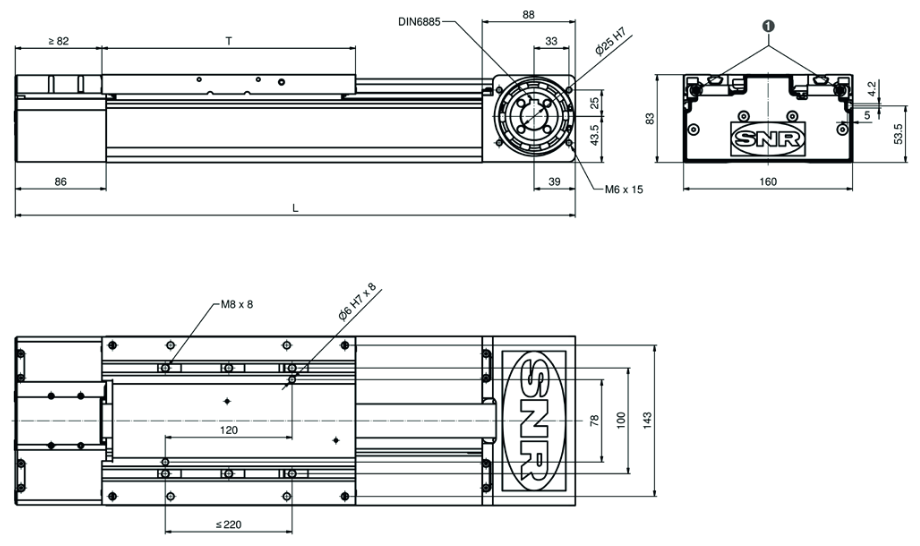

AXE 160 Z
Lineární modul série AXE
- velikost: 160 (160x83)
- pohon: řemen
- typ vedení: lineární profilové kuličkové vedení
- počet kolejnic: 2 paralelní
- minimální zdvih: 120mm
- maximální zdvih: 5700mm
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXE 160 Z | D | 32 000 | 32 000 | 1 600 | 1 600 | 1 600 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXE 160 Z | D | 6 000 | 9 000 | 475 | 475 | 475 |
Technické údaje:
| AXE 160 Z | Jednotka / popis | Hodnota |
| Základní rozměr profilu | mm | 160x83 |
| Typ pohonu | řemen | 32-STD8 |
| Délka pojezdového stolu T | mm | 240 |
| Maximální zdvih | mm | 5 700 |
| Maximální rychlost | m / min | 300 |
| Povolené dynamické zatížení řemene | N | 1 830 |
| Zdvih na otáčku řemenice | mm | 216+0,5 |
| Potřebný rozběhový moment | Nm | 3,6 |
| Maximální hnací moment | Nm | 62,9 |
| Přesnost opakovaného najíždění | mm | 0,05 |
