AXC 40 T

Lineární modul série AXC-Tsnr logo

- velikost: 40
- základní rozměr: 40x52
- pohon: trapézový šroub
- průměr šroubu: 12
- stoupání šroubu: 3
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 3000mm

AXC saxc40s t

1 - domazávání přístupné z obou stran pojezdového stolu


Typ lineárního vedení:vedeni4

Typ vedení
Označení
Délka stolku T (mm)
Charakteristika
a (m/s2)
v (m/s)
Kuličkové vedení B 130 50 5

Typ trapézového šroubu:TS

Rozměr
Označení
Ložiskové uložení
Směr stoupání
Přesnost
d x p (mm) (µm / 300mm)
12 x 3 TN1203 standardní pravý 200

Maximální statická únosnost:koo

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm)
AXC 40 T
B 900 900 4,4 30 30

Maximální dynamická únosnost:

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm)
AXC 40 T
B 675 675 3,2 22 22

Technické údaje:AXC s

AXC 40 T
Jednotka / popis Hodnota

Základní rozměr profilu mm 40x53
Geometrický moment setrvačnosti profilu Iy cm4 9,521
Geometrický moment setrvačnosti profilu Iz cm4 12,14
Maximální délka modulu mm 3 000
Typ pohonu trapézový šroub 12x3
Maximální rychlost m / min 5,5
Potřebný rozběhový moment Nm 0,3
Maximální hnací moment Nm 1,0
Maximální axiální provozní zatížení N 1 000
Moment setrvačnosti šroubu kgcm2 / m 0,10
Účinnost % 46

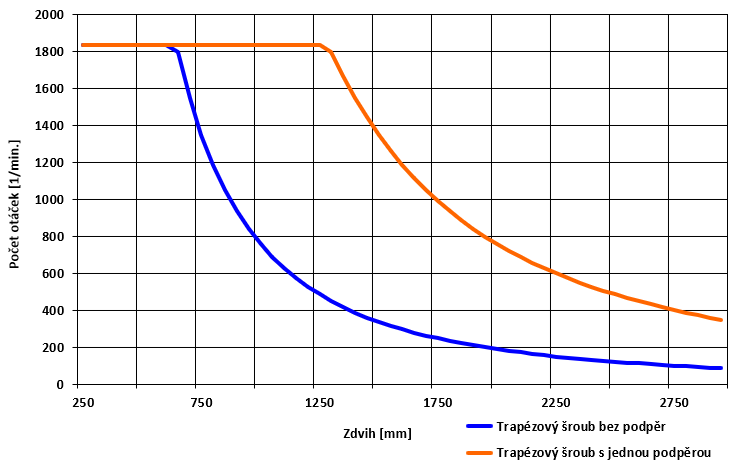

Maximální přípustné otáčky šroubu v jednotce AXC 40 T:

axc40t12 graf
Hmotnost:

M
AXC 40 T
Jednotka  Typ vedení
B
Základní hmotnost (včetně pojezdového stolu) kg 1,00
Hmotnost na 100mm zdvihu kg 0,30
Hmotnost pojezdového stolu kg 0,40

axc st section
