AXC 60 T
Lineární modul série AXC-T
- velikost: 60
- základní rozměr: 60x80
- pohon: trapézový šroub
- průměr šroubu: 16
- stoupání šroubu: 4 / 8
- typ vedení: lineární profilové kuličkové / kladičkové
- maximální délka modulu s profilovým kuličkovým vedením: 3000mm
- maximální délka modulu s kladičkovým vedením: 3000mm
1 - domazávání přístupné z obou stran pojezdového stolu
2 - doporučená poloha pro otvor Ø5H7 (na vyžádání)
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení | B | 180 | 50 | 5 |
| Kuličkové vedení | C | 230 | 50 | 5 |
| Kladičkové vedení | L | 180 | 50 | 15 |
Typ trapézového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 16 x 4 | TN1604 | standartní | pravý / levý | 50 |
| 16 x 8 | TN1608 | standartní | pravý | 100 |
| 16 x 4 | TV1604 | zesílené | pravý / levý | 50 |
| 16 x 8 | TV1608 | zesílené | pravý | 100 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 60 T |
B | 2 430 | 3 950 | 27 | 200 | 116 |
| AXC 60 T |
C | 4 860 | 9 650 | 66 | 600 | 306 |
| AXC 60 T |
L | 840 | 550 | 10 | 27 | 41 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 60 T |
B | 1 400 | 1 450 | 10 | 70 | 70 |
| AXC 60 T |
C | 3 550 | 3 550 | 24 | 220 | 220 |
| AXC 60 T |
L | 840 | 500 | 10 | 27 | 41 |
Technické údaje:
| AXC 60 T |
Jednotka / popis | Hodnota | |||
| Základní rozměr profilu | mm | 60x80 | |||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 40,04 | |||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 60,64 | |||
| Maximální délka modulu | mm | 3 500 | |||
| Typ pohonu | trapézový šroub | TN1604 | TV1604 | TN1608 | TV1608 |
| Maximální rychlost | m / min | 5,5 | 5,5 | 10,9 | 10,9 |
| Potřebný rozběhový moment | Nm | 0,4 | 0,4 | 0,4 | 0,4 |
| Maximální hnací moment | Nm | 3,0 | 3,0 | 4,5 | 4,5 |
| Maximální axiální provozní zatížení | N | 2 200 | 2 200 | 2 200 | 2 200 |
| Moment setrvačnosti šroubu | kgcm2 / m | 0,3 | 0,3 | 0,3 | 0,3 |
| Přesnost opakovaného najíždění | mm | 0,07 | 0,07 | 0,07 | 0,07 |
| Účinnost | % | 46 | 46 | 62 | 62 |

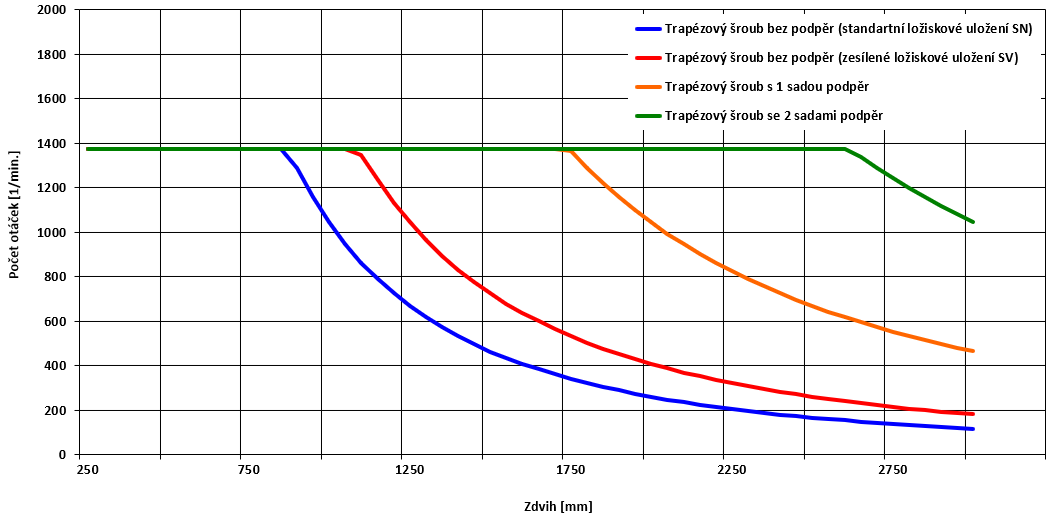

Maximální přípustné otáčky šroubu v jednotce AXC 60 T:
Hmotnost:
| AXC 60 T |
Jednotka | Typ vedení |
||
| B |
C | L | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 2,70 | 3,40 | 2,60 |
| Hmotnost na 100mm zdvihu | kg | 0,61 | 0,61 | 0,53 |
| Hmotnost pojezdového stolu | kg | 0,80 | 1,20 | 0,90 |
