AXC 120 T
Lineární modul série AXC-T
- velikost: 120
- základní rozměr: 120x150
- pohon: trapézový šroub
- průměr šroubu: 36
- stoupání šroubu: 6 / 12
- typ vedení: lineární profilové kuličkové / kladičkové
- maximální délka modulu s profilovým kuličkovým vedením: 6000mm
- maximální délka modulu s kladičkovým vedením: 6000mm
1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
a (m/s2) |
v (m/s) | |||
Kuličkové vedení | B | 360 | 50 | 5 |
Kuličkové vedení | C | 600 | 50 | 5 |
Doporučené vzdálenosti upínacích T-kamenů L1 a středících otvorů L2:
Typ vedení |
Označení |
Vzdálenost L1 (mm) |
Vzdálenost L2 (mm) | Délka stolu |
T (mm) |
||||
Kuličkové vedení | B | max.340 (doporučená 220) | 260 | 360 |
Kuličkové vedení | C | max.580 (doporučená 460) | 260 | 600 |
Typ trapézového šroubu:
Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
d x p (mm) | (µm / 300mm) | |||
36 x 6 | TV3606 | zesílené | pravý / levý | 50 |
32 x 12 | TV3612 | zesílené | pravý | 200 |
Maximální statická únosnost:
Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
AXC 120 T |
B | 18 500 | 28 750 | 365 | 2 750 | 1 820 |
AXC 120 T |
C | 18 500 | 28 750 | 365 | 6 200 | 4 000 |
Maximální dynamická únosnost:
Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
AXC 120 T |
B | 12 000 | 12 000 | 160 | 1 150 | 1 150 |
AXC 120 T |
C | 12 000 | 12 000 | 160 | 2 600 | 2 600 |
Technické údaje:
AXC 120 T |
Jednotka / popis | Hodnota | |
Základní rozměr | mm | 120x150 | |
Geometrický moment setrvačnosti profilu Iy | cm4 | 661,1 | |
Geometrický moment setrvačnosti profilu Iz | cm4 | 938,6 | |
Typ pohonu | trapézový šroub | TV3606 | TV3612 |
Maximální rychlost | m / min | 3,5 | 6,9 |
Potřebný rozběhový moment | Nm | 1,0 ... 1,3 | |
Maximální hnací moment | Nm | 19,0 | 26,0 |
Maximální axiální provozní zatížení | N | 7 000 | 7 000 |
Moment setrvačnosti šroubu | kgcm2 / m | 9,00 | 9,00 |
Maximální délka modulu | mm | 6 000 | 6 000 |
Přesnost opakovaného najíždění | mm | 0,07 | - |
Účinnost | % | 35 | 52 |

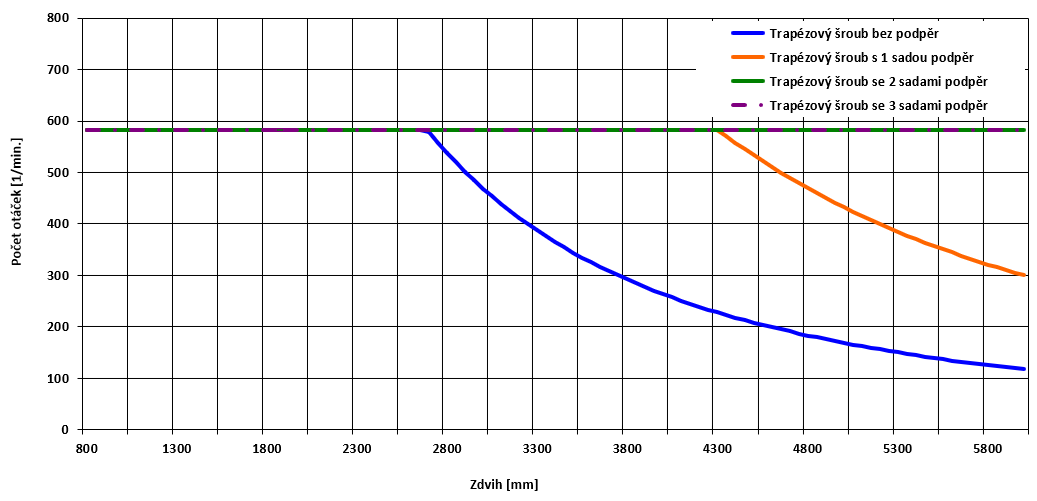

Maximální přípustné otáčky šroubu v jednotce AXC 120 T:

Hmotnost:

AXC 120 T |
Jednotka | Typ vedení |
|
B |
L | ||
Základní hmotnost (včetně pojezdového stolu) | kg | 20,5 | 28,5 |
Hmotnost na 100mm zdvihu | kg | 2,4 | 2,4 |
Hmotnost pojezdového stolu | kg | 7,2 | 8,4 |
