AXC 80 T
Lineární modul série AXC-T
- velikost: 80
- základní rozměr: 80x100
- pohon: trapézový šroub
- průměr šroubu: 20
- stoupání šroubu: 4 / 8
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 6000mm
1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení | A | 220 | 50 | 5 |
| Kuličkové vedení | B | 280 | 50 | 5 |
| Bez vedení (pouze jako pohon) | F | 220 | - | - |
Typ trapézového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 20 x 4 | TN2004 | standartní | pravý / levý | 50 |
| 20 x 8 | TN2008 | standartní | pravý | 100 |
| 20 x 4 | TV2004 | zesílené | pravý / levý | 50 |
| 20 x 8 | TV2008 | zesílené | pravý | 100 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 80 T |
A | 7 900 | 12 400 | 116 | 740 | 430 |
| AXC 80 T |
B | 7 900 | 16 000 | 150 | 1 350 | 670 |
| AXC 80 T |
F | - | - | - | - | - |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 80 T |
A | 4 500 | 4 500 | 42 | 270 | 270 |
| AXC 80 T |
B | 5 850 | 5 850 | 55 | 500 | 500 |
| AXC 80 T |
F | - | - | - | - | - |
Technické údaje:
| AXC 80 T |
Jednotka / popis | Hodnota | |||
| Základní rozměr profilu | mm | 80x80 | |||
| Základní rozměr | mm | 80x100 | |||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 146,9 | |||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 199,2 | |||
| Maximální délka modulu | mm | 6 000 | |||
| Typ pohonu | trapézový šroub | TN2004 | TV2004 | TN2008 | TV2008 |
| Maximální rychlost | m / min | 4,2 | 4,2 | 8,5 | 8,5 |
| Potřebný rozběhový moment | Nm | 0,4 ... 0,6 | |||
| Maximální hnací moment | Nm | 4,3 | 4,3 | 6,0 | 6,0 |
| Maximální axiální provozní zatížení | N | 2 700 | 2 700 | 2 700 | 2 700 |
| Moment setrvačnosti šroubu | kgcm2 / m | 0,81 | 0,81 | 0,81 | 0,81 |
| Přesnost opakovaného najíždění | mm | 0,07 | 0,07 | 0,07 | 0,07 |
| Účinnost | % | 40 | 40 | 57 | 57 |

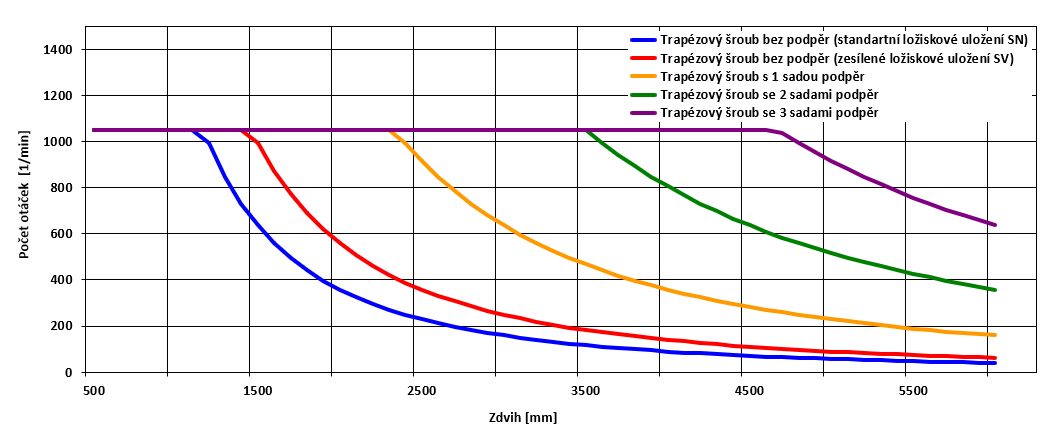

Maximální přípustné otáčky šroubu v jednotce AXC 80 T:
Hmotnost:
| AXC 80 T |
Jednotka | Typ vedení |
||
| A |
B | F | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 6,3 | 6,8 | 4,8 |
| Hmotnost na 100mm zdvihu | kg | 1,1 | 1,1 | 0,9 |
| Hmotnost pojezdového stolu | kg | 1,7 | 2,2 | 1,4 |
