TR...0360

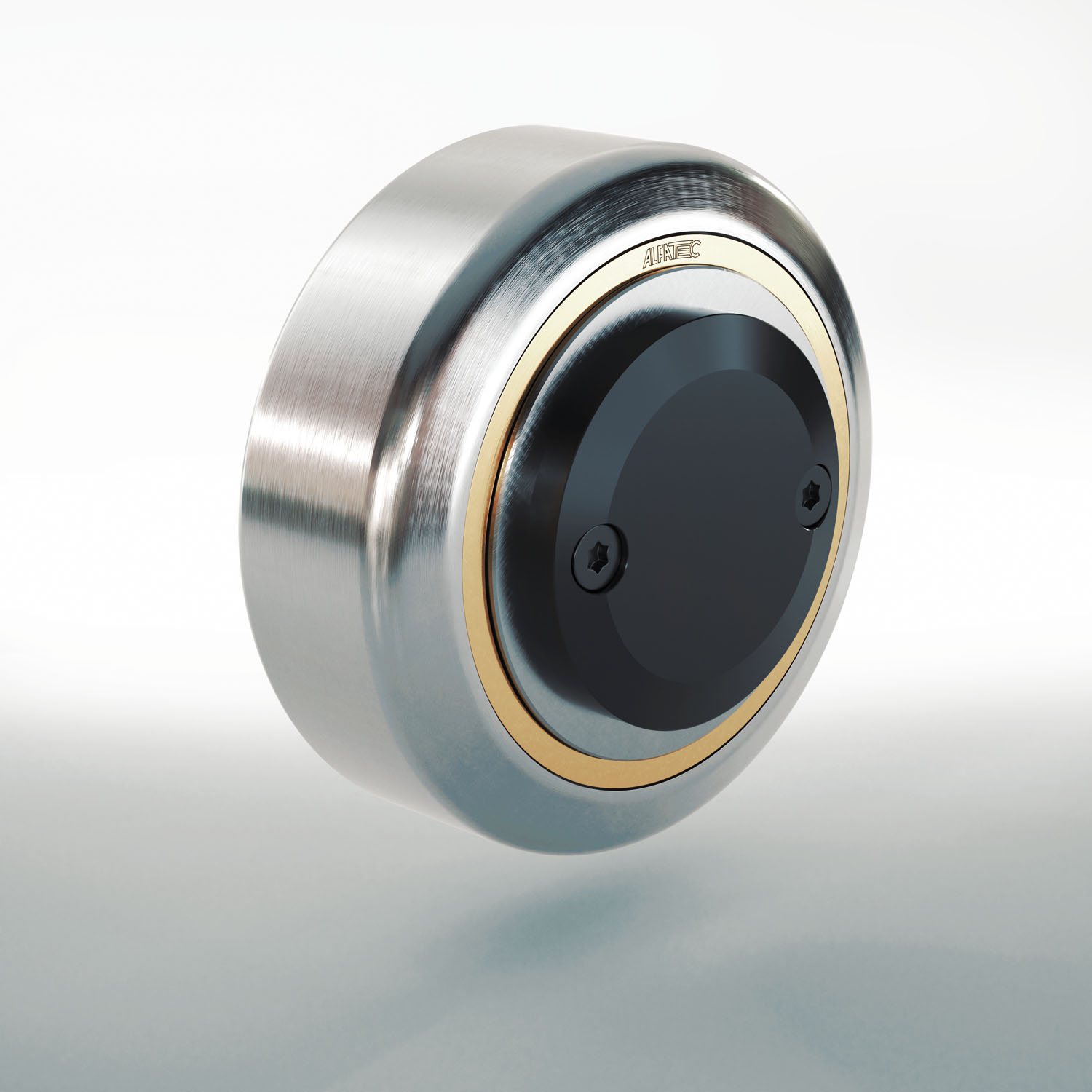

Kombinovaná kladka série TR---.0360

- Typ: 0360 / axiálně stavitelná - oilamidový kluzák (polyamid plněný olejem)
- 8 velikostí
- Radiální nosnost: od 5,30 kN - 51,94 kN
- Axiální nosnost: od 2,00 kN - 17,40 kN
- Dostupné průměry: od 52,5 mm - 149 mm
- Vhodné pro U-profil nebo I-profil
- Dostupné příslušenství: montážní desky typ BQ / BR / BW

- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita

Příklad objednání:
TR 060.0360 (pouze kombinovaná kladka)
TR 060.0360/BQ1000 (kombinovaná kladka se čtvercovou deskou)
TR 060.0360/BR1100 (kombinovaná kladka s obdélníkovou deskou)

Základní popis:

Kombinovaná kladka série TIGER TRxxx.0360 je vybavena kluzným dílem Oilamid pro axiální vedení. Nastavení axiální vůle je možné pomocí distančních podložek. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.

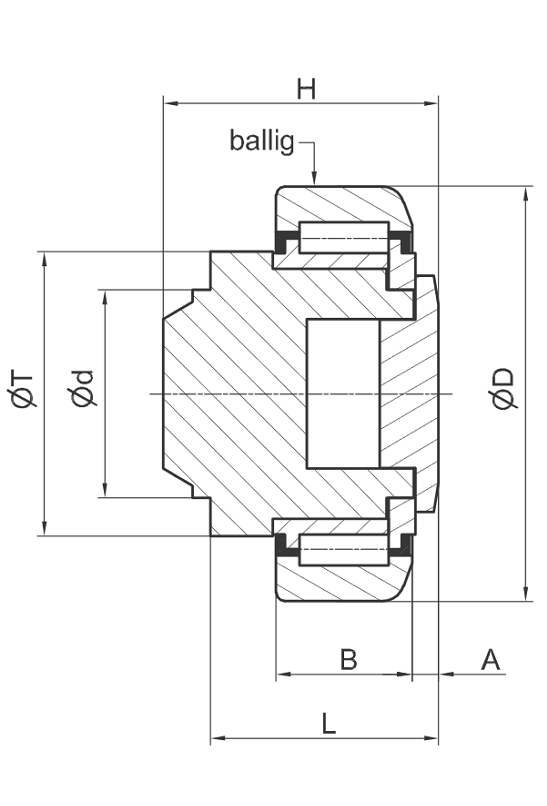

tr0360

Specifikace kombinované kladky TRxxx.0360:

Typ / provedení		Základní rozměry / mm (bližší informace viz.katalog)							Charakteristika únosnosti / kN
Velikost	Provedení	D	d	H	B	A	L	T	F_R	F_A	C	C₀
TR 050	.0360	52,5	30	34	17	6	28	40	5,3	2,00	24,5	32,5
TR 060	.0360	62,5	30	43	20	5,5	33	42	8,87	2,95	31	35,5
TR 070	.0360	70,1	35	48	23	6,5	40	48	11,40	3,15	45,5	51
TR 080	.0360	77,7	40	50,5	23	7	39,5	54	12,87	5,00	48	56,8
TR 090	.0360	88,4	45	61	30	7	48	59	20,37	5,10	68	72
TR 110	.0360	107,7	60	69	31	8	55	71	24,06	8,90	81	95
TR 120	.0360	123,0	60	75,8	37	8	59,5	80	33,44	9,80	110	132
TR 150	.0360	149,0	60	82	45	8	69	103	51,94	17,40	151	192

C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C₀ = Statická únosnost radiálního ložiska (ISO 76)

F_R = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , F_A = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
