XTR...0200

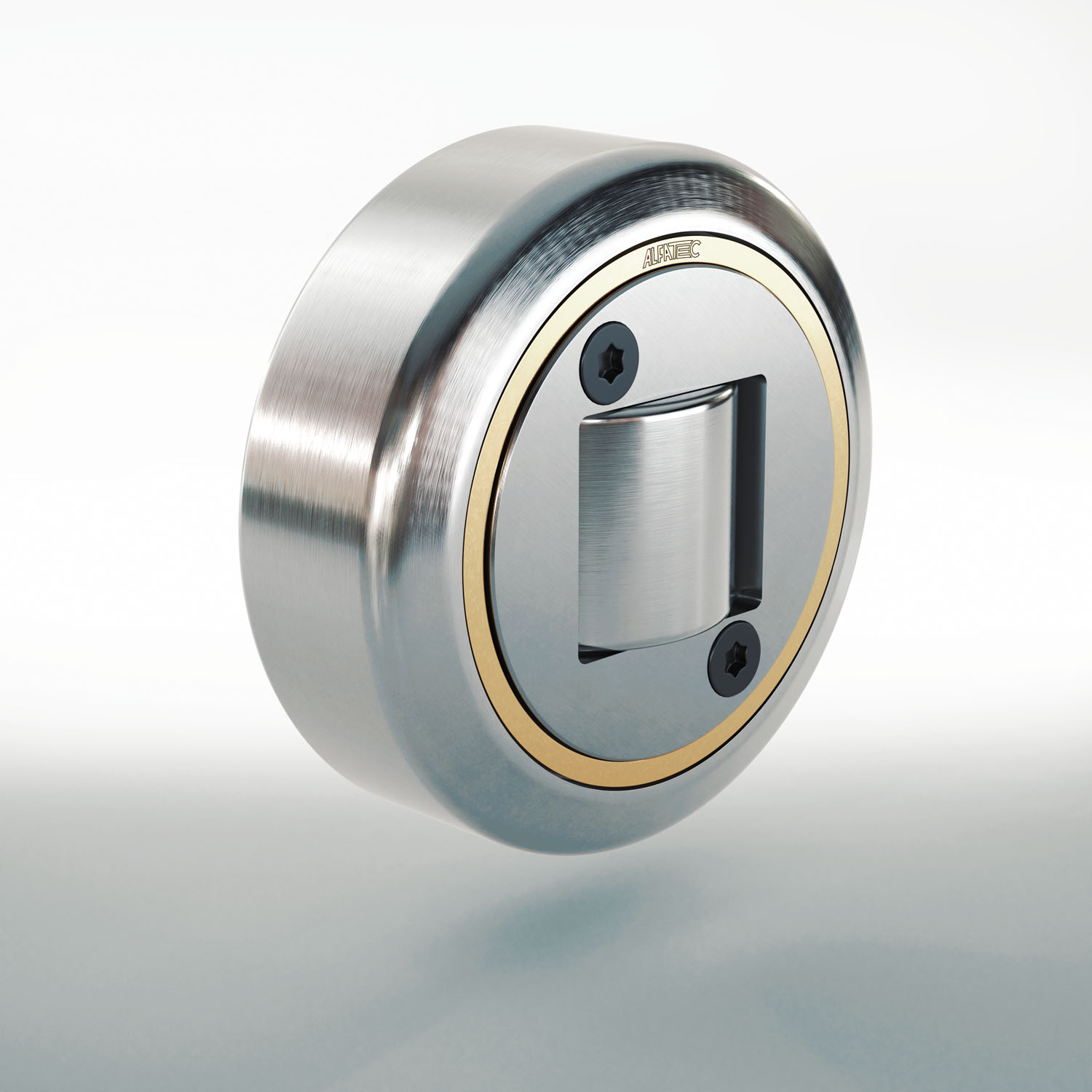

Kombinovaná kladka série XTRxxx.0200

- Typ: 0200 / axiálně pevná - nenastavitelná
- 7 velikostí
- Radiální nosnost: od 15,39 kN - 82,19 kN
- Axiální nosnost: od 3,80 kN - 22,60 kN
- Dostupné průměry: od 65,5 mm - 153,1 mm
- Vhodné pro U-profil
- Dostupné příslušenství: montážní desky typ BQ / BR / BW

- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita

Příklad objednání:
XTR 060.0200 (pouze kombinovaná kladka)
XTR 060.0200/BQ1000 (kombinovaná kladka se čtvercovou deskou)
XTR 060.0200/BR1100 (kombinovaná kladka s obdélníkovou deskou)

Základní popis:

Kladka IXItra-Strong XTR ---. 0200 je kombinovaná radiální kladka s axiálně pevným, nenastavitelným jehlovým ložiskem. Kladka IXItra-Strong vydrží přibližně o 60% vyšší zatížení než standardní kladky stejné velikosti. V závislosti na zatížení je kladka IXItra-Strong k dispozici v různých velikostech.


NS

TR200

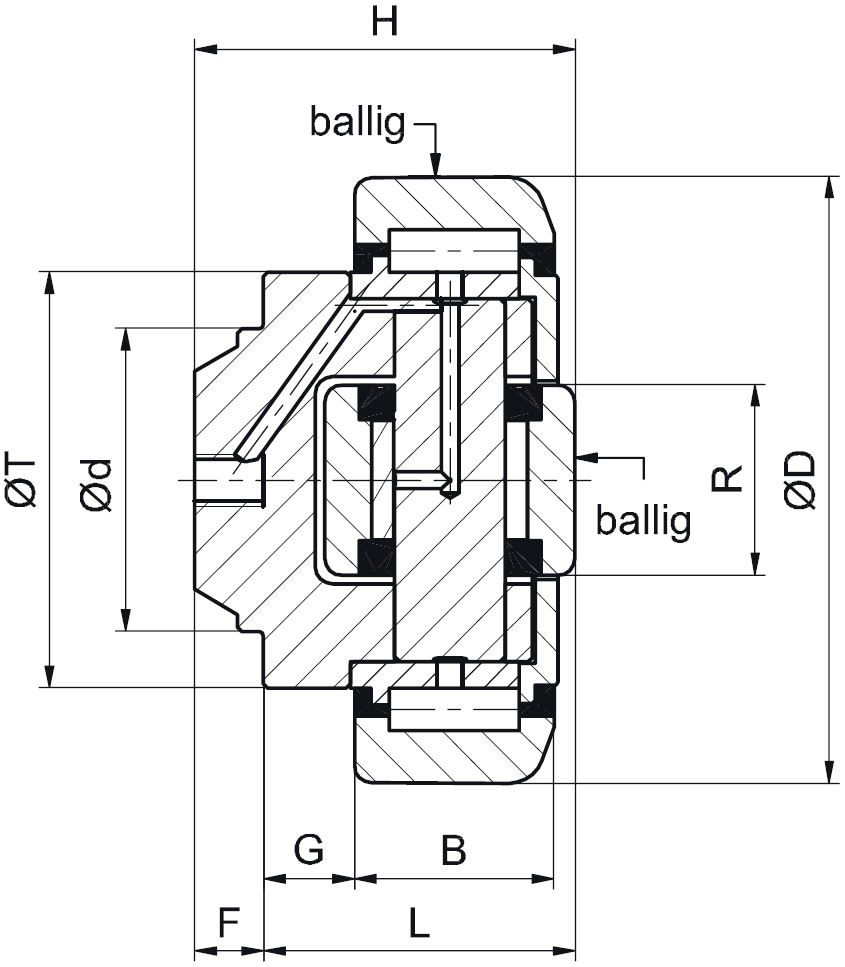

Specifikace kombinované kladky XTRxxx.0200:

Typ / provedení Základní rozměry / mm (bližší informace viz.katalog)
Charakteristika únosnosti / kN
Velikost Provedení D d H B G L F T R FR FA C C0 Ca C0a
XTR 060 .0200 65,5 30 37,5 20 9 30,5 7 42 20 15,39 3,80 31 35,5 11 11,5
XTR 070 .0200 73,8 35 44 23 10,5 36 8 48 22 16,43 4,10 45,5 51 13 14
XTR 080 .0200 81,7 40 48 23 10,5 36,5 11,5 54 24 18,21 6,50 48 56,8 18 18
XTR 090 .0200 92,4 45 57 30 10,5 44 13 59 26 31,68 6,60 68 72 23 23
XTR 110 .0200 111,4 60 69 31 20 55 14 71 34 34,85 11,50 81 95 31 36
XTR 120 .0200 126,8 60 72,3 37 14 56 16,3 80 40 47,43 12,70 110 132 43 50
XTR 150 .0200 153,1 60 78,5 45 8,5 58,5 20 103 50 82,19 22,60 151 192 68 71



C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C0 = Statická únosnost radiálního ložiska (ISO 76)

Ca = Dynamická únosnost axiálního ložiska (ISO 281/1) , C0a = Statická únosnost axiálního ložiska (ISO 76)

FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem


Vhodné kolejnice a příslušenství kladky XTRxxx.0200:

Typ / provedení Profil pro kladku
Příslušenství / montážní deska
Velikost Provedení U - profil Čtvercová deska Obdélníková deska Přírubová deska
XTR 060 .0200 XUP 060.0700 XTR 060.0200/BQ1000 XTR 060.0200/BR1100 XTR 060.0200/BW1200
XTR 070 .0200 XUP 070.0700 XTR 070.0200/BQ1000 XTR 070.0200/BR1100 XTR 070.0200/BW1200
XTR 080 .0200 XUP 080.0700 XTR 080.0200/BQ1000 XTR 080.0200/BR1100 XTR 080.0200/BW1200
XTR 090 .0200 XUP 090.0700 XTR 090.0200/BQ1000 XTR 090.0200/BR1100 XTR 090.0200/BW1200
XTR 110 .0200 XUP 110.0700 XTR 110.0200/BQ1000 XTR 110.0200/BR1100 XTR 110.0200/BW1200
XTR 120 .0200 XUP 120.0700 XTR 120.0200/BQ1000 XTR 120.0200/BR1100 XTR 120.0200/BW1200
XTR 150 .0200 XUP 150.0700 XTR 150.0200/BQ1000 XTR 150.0200/BR1100 XTR 150.0200/BW1200

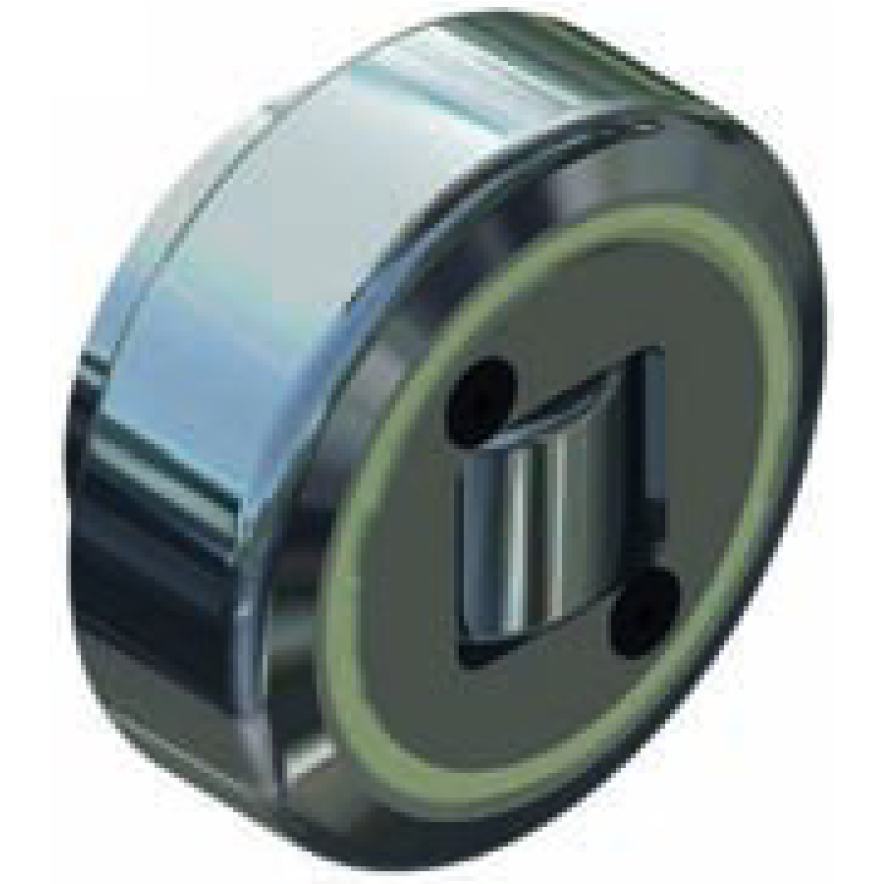

tiger1UP RAIL ALF3ALF4ALF5
