LGBCS...B

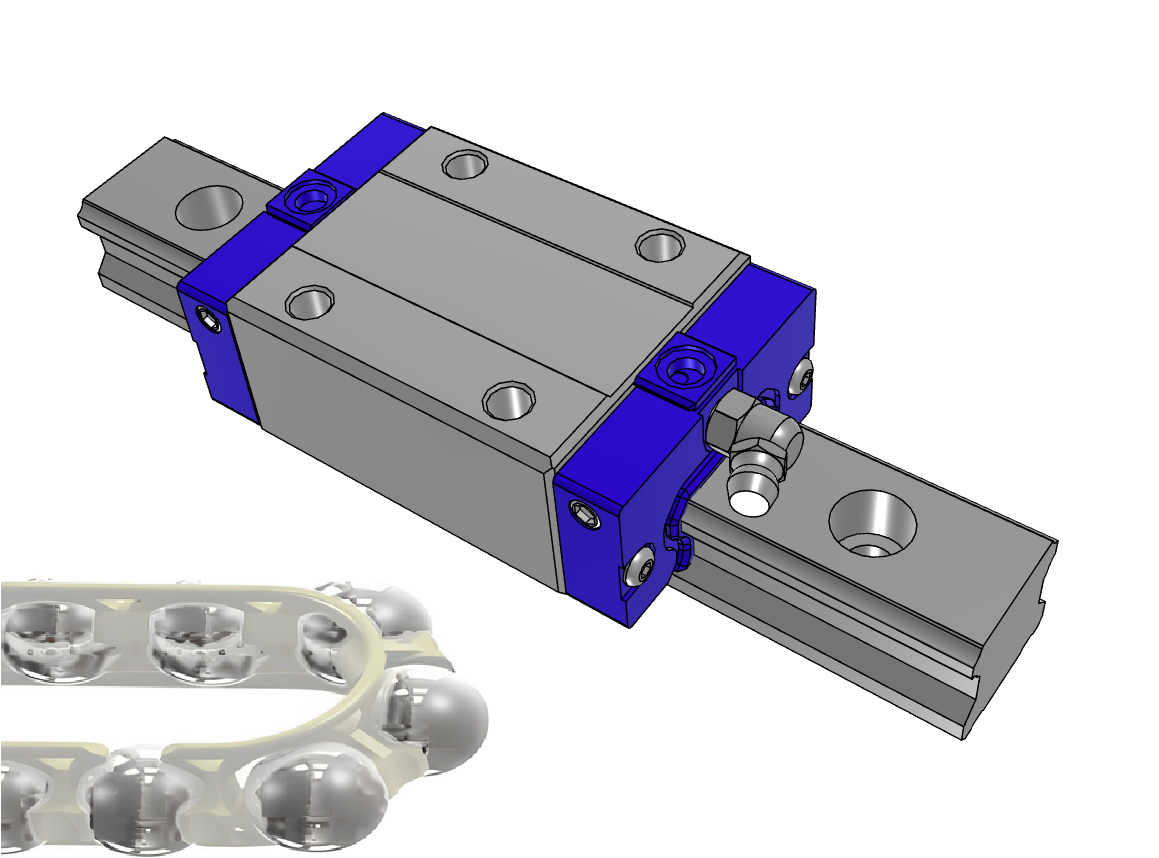

Vozík lineárního vedení:snr logo

- kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze)
- velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55
- kompaktní vozík (montáž šroubů shora)
- standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) / krátký (BS)
- čtyři oběžné dráhy kuliček (stykový úhel 45°)

lgbcsb     LGBXH20BN1 1 1

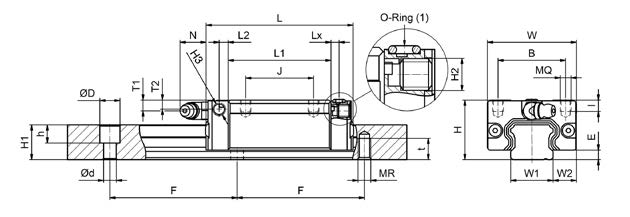

Rozměry:

Typ
Rozměry (mm)
Systém
Vozík Kolejnice
H
W W2 E L B J MQ I L1
H2
T1 N T2
L2 H3 Lx W1 H1 F d D h MR t
LGBCS 15 BS 24 34 9,5 3,4 40,6 26 - M4 4,8 22,2 M3x0,5 5,5 5,7 4,5 4,20 M3x0,5 3,0 15 13,0 60 4,5 7,5 5,5 M5 8,0
LGBCS 15 BN 24 34 9,5 3,4 58,6 26 26 M4 4,8 40,2 M3x0,5 5,5 5,7 4,5 4,20 M3x0,5 3,0 15 13,0 60 4,5 7,5 5,5 M5 8,0
LGBCS 15 BL 24 34 9,5 3,4 66,1 26 26 M4 4,8 47,7 M3x0,5 5,5 5,7  4,5 4,20 M3x0,5 3,0 15 13,0 60 4,5 7,5 5,5 M5 8,0
LGBCS 20 BS 28 42 11,0 4,5 49,1 32 - M5 5,5 27,5 M6x1,0 5,1 15,6 4,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBCS 20 BN 28 42 11,0 4,5 70,1 32 32 M5 5,5 48,5 M6x1,0 7,1 15,6 4,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBCS 25 BS 33 48 12,5 5,8 54,0 35 - M6 6,8 32,3 M6x1,0 7,2 12,2 6,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCS 25 BN 33 48 12,5 5,8 79,2 35 35 M6 6,8 57,5 M6x1,0 7,2 12,2 6,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCS 30
BS 42 60 16,0 7,0 64,2 40 - M8 10,0 37,2 M6x1,0 10,0 11,7 5,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCS 30 BN 42 60 16,0 7,0 94,8 40 40 M8 10,0 67,8 M6x1,0 10,0 11,7 5,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCS 30 BL 42 60 16,0 7,0 105,0 40 40 M8 10,0 78,0 M6x1,0 10,0 11,7 5,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCS 30 BE 42 60 16,0 7,0 130,5 40 60 M8 10,0 103,5 M6x1,0 10,0 11,7 5,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCS 35 BS 48 70 18,0 7,5 75,5 50 - M8 10,0 44,5 M6x1,0 11,5 11,5 10,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCS 35 BN 48 70 18,0 7,5 111,5 50 50 M8 10,0 80,5 M6x1,0 11,5 11,5 10,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCS 35 BL 48 70 18,0 7,5 123,5 50 50 M8 10,0 92,5 M6x1,0 11,5 11,5 10,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCS 35 BE 48 70 18,0 7,5 153,5 50 72 M8 10,0 122,5 M6x1,0 11,5 11,5 10,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCS 45 BN 60 86 20,5 8,9 129,0 60 60 M10 15,5 94,0 M8x1,25 14,4 11,8 14,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBCS 45 BL 60 86 20,5 8,9 145,0 60 60 M10 15,5 110,0 M8x1,25 14,4 11,8 14,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBCS 45 BE 60 86 20,5 8,9 174,0 60 80 M10 15,5 139,0 M8x1,25 14,4 11,8 14,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBCS 55 BN 70 100 23,5 12,7 155,0 75 75 M12 18,0 116,0 M8x1,25 14,0 11,8 14,5 10,00 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0
LGBCS 55 BL 70 100 23,5 12,7 193,0 75 75 M12 18,0 154,0 M8x1,25 14,0 11,8 14,5 10,00 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0
LGBCS 55 BE 70 100 23,5 12,7 210,0 75 95 M12 18,0 171,0 M8x1,25 14,0 11,8 14,5 10,00 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0



*Hodnoty MR a t jsou pro kolejnice verze C (závity zespodu)


Únosnosti:

Typ Silové zatížení (kN) Momentové zatížení (kNm)
C
C0 MX MY MZ
LGBCS 15 BS 5,81 9,90 0,069 0,032 0,032
LGBCS 15 BN 11,67 19,90 0,137 0,120 0,120
LGBCS 15 BL 14,12 24,05 0,166 0,171 0,171
LGBCS 20 BS 9,25 15,93 0,148 0,066 0,066
LGBCS 20 BN 17,98 30,96 0,289 0,224 0,224
LGBCS 25 BS 12,87 21,34 0,230 0,103 0,103
LGBCS 25 BN 25,25 41,73 0,447 0,358 0,358
LGBCS 30 BS 18,50 27,51 0,356 0,153 0,153
LGBCS 30 BN 37,33 55,50 0,719 0,560 0,560
LGBCS 30 BL 48,35 71,88 0,931 0,836 0,836
LGBCS 30 BE 53,83 88,18 1,142 1,361 1,361
LGBCS 35 BS 26,72 41,43 0,655 0,275 0,275
LGBCS 35 BN 53,31 82,66 1,307 0,991 0,991
LGBCS 35 BL 66,61 103,29 1,633 1,424 1,424
LGBCS 35 BE 73,29 127,68 2,020 2,330 2,330
LGBCS 45 BN 73,14 111,30 2,353 1,559 1,559
LGBCS 45 BL 86,99 132,39 2,798 2,170 2,170
LGBCS 45 BE 100,52 166,87 3,527 3,455 3,455
LGBCS 55 BN 88,26 136,62 3,385 2,361 2,361
LGBCS 55 BL 119,10 183,14 4,538 4,202 4,202
LGBCS 55 BE 161,43 259,71 6,430 6,617 6,617

Nomenklatura značení: LGBCS25BNSSNZ1-N

LGB
C S 25 B N SS N Z1 N
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
Lineární vedení Plastový řetěz Výška Velikost Typ vozíku Délka vozíku Těsnění Přesnost Předpětí Speciální úprava

1 - LGB ... standardní čtyřřadé lineární kuličkové vedení

2 - C ... kuličky jsou vedeny v plastovém řetězu

3 - Výška systému kolejnice s vozíkem

     - S ... snížená zástavbová výška

4 - Velikost (šířka kolejnice)

     - 15 / 20 / 25 / 30 / 35 / 45 / 55

5 - Typ vozíku

     - B ... kompaktní

6 - Délka vozíku

     - N ... standardní

     - S ... krátký

     - L ... dlouhý

     - E ... extra-dlouhý

7 - Konfigurace těsnění

     - SS ... standard

     - další možné konfigurace v záložce TĚSNĚNÍ





8 - Třída přesnosti

     - N ... normální (standard)

     - H ... vysoká

     - P ... precizní

     - S ... super-precizní

     - U ... ultra-precizní

9 - Předpětí

     - Z0 ... bez předpětí

     - Z1 ... lehké předpětí

     - Z2 ... střední předpětí

     - Z3 ... těžké předpětí

     - ZX ... speciální předpětí (na základě požadavku zákazníka)

10 - Speciální provedení

     - N ... bez speciálního provedení (standard)

     - S ... dle požadavku zákazníka (index určí dodavatel)




































Kolejnice LGBR..L

kolejnice lgbrl


Rozměry:

Typ Rozměry (mm)
Hmotnost (kg/m)
W1 H1 F d D h G1/G2 min. G1/G2 max.
LGBR15L 15 13.0 60 4.5 7.5 6.0 6.0 54.0 1.28
LGBR20L 20 16.3 60 6.0 9.5 8.5 7.0 53.0 2.15
LGBR25L 23 19.2 60 7.0 11.0 9.0 8.0 52.0 2.88
LGBR30L 28 22.8 80 9.0 14.0 12.0 9.0 71.0 4.45
LGBR35L 34 26.0 80 9.0 14.0 12.0 9.0 71.0 6.25
LGBR45L 45 31.1 105 14.0 20.0 17.0 12.0 93.0 9.60
LGBR55L 53 38.0 120 16.0 23.0 20.0 14.0 106.0 13.80



Pro více informací o kolejnici klikněte ZDE


Kolejnice LGBR..C

LGBR20C01000 1


Rozměry:

Typ Rozměry (mm) Hmotnost (kg/m)
W1 H1 F MR t G1/G2 min. G1/G2 max.
LGBR15C 15 13.0 60 M 5 8.0 6.0 54.0 1.28
LGBR20C 20 16.3 60 M 6 10.0 7.0 53.0 2.15
LGBR25C 23 19.2 60 M 6 12.0 8.0 52.0 2.88
LGBR30C 28 22.8 80 M 8 15.0 9.0 71.0 4.45
LGBR35C 34 26.0 80 M 8 17.0 9.0 71.0 6.25
LGBR45C 45 31.1 105 M 12 20.0 12.0 93.0 9.60
LGBR55C 53 38.0 120 M 14 24.0 14.0 106.0 13.80



Pro více informací o kolejnici klikněte ZDE


dolnisnr logo

Po kliku na tlačítko bude otevřeno nové okno:

3D KONFIGURACE CADENAS

GENEROVÁNÍ OBJEDNACÍHO ČÍSLA

Příslušenství

uzaviraci jednotka hkuzaviraci jednotkya mkuzaviraci jednotkya mks




lu1 jednotka1uzaviraci jednotkya mkuzaviraci jednotkya mks




zatky pro kolejnice1uzaviraci jednotkya mk
















Modely

lgbcsb     productLGBXH20BN1 1 1

 Typ Lineární systém Vozík Kolejnice Zatížení   3D MODEL
mm mm mm kN kNm
H W W2 E L B J MQ W1 H1 F d D h MR t C C0 MX MY MZ
LGBCS15 BS 24 34 9.5 3.3 40.6 26 -- M 4 15 13.0 60 4.5 7.5 6.0 M 5 8.0 5.81 9.90 0.069 0.032 0.032  LGBCS15 BS
LGBCS15 BN 24 34 9.5 3.3 58.6 26 26 M 4 15 13.0 60 4.5 7.5 6.0 M 5 8.0 11.67 19.90 0.137 0.120 0.120  LGBCS15 BN
LGBCS15 BL 24 34 9.5 3.3 66.1 26 26 M 4 15 13.0 60 4.5 7.5 6.0 M 5 8.0 14.12 24.05 0.166 0.171 0.171  LGBCS15 BL
LGBCS15 BE 24 34 9.5 3.3 81.1 26 34 M 4 15 13.0 60 4.5 7.5 6.0 M 5 8.0 17.14 31.79 0.220 0.297 0.297  LGBCS15 BE
LGBCS20 BS 28 42 11.0 4.5 48.3 32 -- M 5 20 16.3 60 6.0 9.5 8.5 M 6 10.0 9.25 15.93 0.148 0.066 0.066  LGBCS20 BS
LGBCS20 BN 28 42 11.0 4.5 69.3 32 32 M 5 20 16.3 60 6.0 9.5 8.5 M 6 10.0 17.98 30.96 0.289 0.224 0.224  LGBCS20 BN
LGBCS25 BS 33 48 12.5 5.8 54.0 35 -- M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 12.87 21.34 0.230 0.103 0.103  LGBCS25 BS
LGBCS25 BN 33 48 12.5 5.8 79.2 35 35 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 25.25 41.73 0.447 0.358 0.358  LGBCS25 BN
LGBCS30 BS 42 60 16.0 7.0 64.2 40 -- M 8 28 22.8 80 9.0 14.0 12.0 M 8 15.0 18.50 27.51 0.356 0.153 0.153  LGBCS30 BS
LGBCS30 BN 42 60 16.0 7.0 94.8 40 40 M 8 28 22.8 80 9.0 14.0 12.0 M 8 15.0 37.33 55.50 0.719 0.560 0.560  LGBCS30 BN
LGBCS30 BL 42 60 16.0 7.0 105.0 40 40 M 8 28 22.8 80 9.0 14.0 12.0 M 8 15.0 48.35 71.88 0.931 0.836 0.836  LGBCS30 BL
LGBCS30 BE 42 60 16.0 7.0 130.5 40 60 M 8 28 22.8 80 9.0 14.0 12.0 M 8 15.0 53.83 88.18 1.142 1.361 1.361  LGBCS30 BE
LGBCS35 BS 48 70 18.0 7.5 75.5 50 -- M 8 34 26.0 80 9.0 14.0 12.0 M 8 17.0 26.72 41.43 0.655 0.275 0.275  LGBCS35 BS
LGBCS35 BN 48 70 18.0 7.5 111.5 50 50 M 8 34 26.0 80 9.0 14.0 12.0 M 8 17.0 53.31 82.66 1.307 0.991 0.991  LGBCS35 BN
LGBCS35 BL 48 70 18.0 7.5 123.5 50 50 M 8 34 26.0 80 9.0 14.0 12.0 M 8 17.0 66.61 103.29 1.633 1.424 1.424  LGBCS35 BL
LGBCS35 BE 48 70 18.0 7.5 153.5 50 72 M 8 34 26.0 80 9.0 14.0 12.0 M 8 17.0 73.29 127.68 2.020 2.330 2.330  LGBCS35 BE
LGBCS45 BN 60 86 20.5 8.9 129.0 60 60 M 10 45 31.1 105 14.0 20.0 17.0 M 12 20.0 73.14 111.30 2.353 1.559 1.559  LGBCS45 BN
LGBCS45 BL 60 86 20.5 8.9 145.0 60 60 M 10 45 31.1 105 14.0 20.0 17.0 M 12 20.0 86.99 132.39 2.798 2.170 2.170  LGBCS45 BL
LGBCS45 BE 60 86 20.5 8.9 174.0 60 80 M 10 45 31.1 105 14.0 20.0 17.0 M 12 20.0 100.52 166.87 3.527 3.455 3.455  LGBCS45 BE
LGBCS55 BN 70 100 23.5 12.7 155.0 75 75 M 12 53 38.0 120 16.0 23.0 20.0 M 14 24.0 88.26 136.62 3.385 2.361 2.361  LGBCS55 BN
LGBCS55 BL 70 100 23.5 12.7 193.0 75 75 M 12 53 38.0 120 16.0 23.0 20.0 M 14 24.0 119.10 183.14 4.538 4.202 4.202  LGBCS55 BL
LGBCS55 BE 70 100 23.5 12.7 210.0 75 95 M 12 53 38.0 120 16.0 23.0 20.0 M 14 24.0 161.43 259.71 6.430 6.617 6.617  LGBCS55 BE
