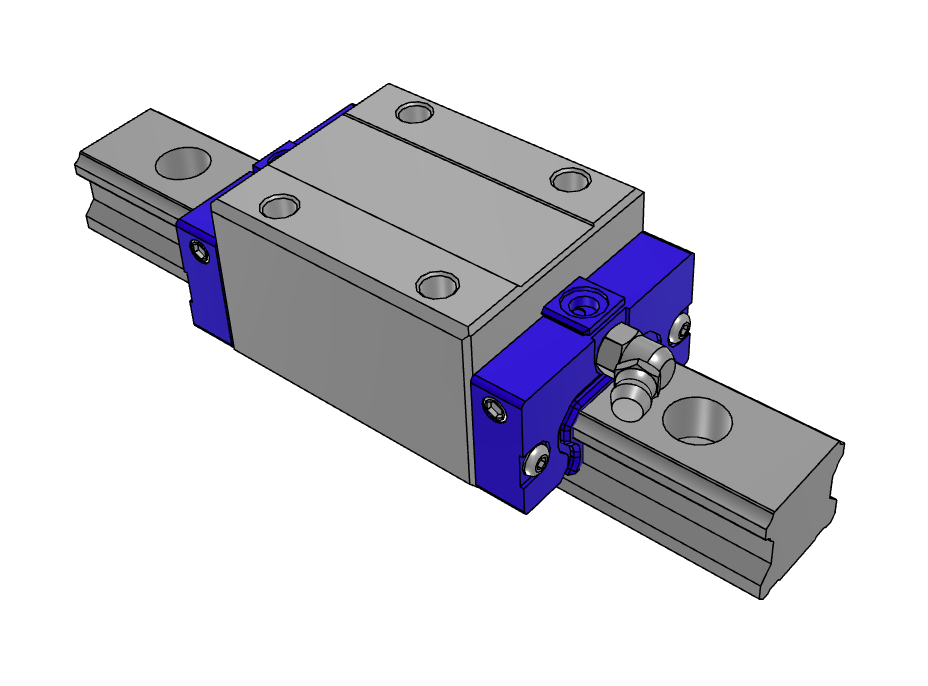

LGBXH..-B / LGBXX..-B

Vozík lineárního vedení:snr logo

- konvenční typ bez plastového řetězu (X - verze)
- velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55
- úzký kompaktní vozík (montáž šroubů shora)
- standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE)
- čtyři oběžné řady kuliček (stykový úhel 45°)

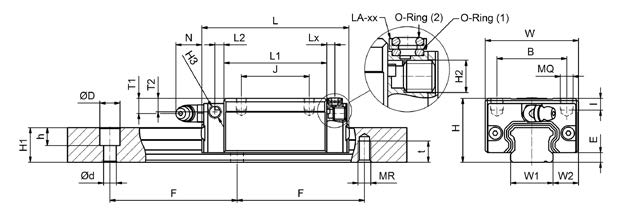

lgbxhb     LGBXH20BN1 1 1


Rozměry:

Typ
Rozměry (mm)
Systém
Vozík Kolejnice
H
W W2 E L B J MQ
I L1
H2
T1 N T2
L2 H3 Lx W1 H1 F d D h MR t
LGBXH 15 BN 28 34 9,5 3,4 58,6 26 26 M4 6,0 40,2 M3x0,5 9,5 5,7 8,5 4,20 M3x0,5 3,0 15 13,0 60 4,5 7,5 5,5 M5 8,0
LGBXH 20 BN 30 44 12,0 4,5 70,1 32 36 M5 6,5 48,5 M6x1,0 7,1 12,3 6,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBXH 20 BL 30 44 12,0 4,5 82,9 32 36 M5 6,5 61,3 M6x1,0 7,1 12,3 6,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBXH 20 BE 30 44 12,0 4,5 98,1 32 50 M5 6,5 76,5 M6x1,0 7,1 12,3 6,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBXX 25 BN 36 48 12,5 5,8 79,2 35 35 M6 9,0 57,5 M6x1,0 10,2 12,2 9,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBXX 25 BL 36 48 12,5 5,8 93,9 35 35 M6 9,0 72,2 M6x1,0 10,2 12,2 9,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBXX 25 BE 36 48 12,5 5,8 108,6 35 50 M6 9,0 86,9 M6x1,0 10,2 12,2 9,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBXH 25 BN 40 48 12,5 5,8 79,2 35 35 M6 9,0 57,5 M6x1,0 14,2 12,2 13,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBXH 25 BL 40 48 12,5 5,8 93,9 35 35 M6 9,0 72,2 M6x1,0 14,2 12,2 13,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBXH 25 BE 40 48 12,5 5,8 108,6 35 50 M6 9,0 86,9 M6x1,0 14,2 12,2 13,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBXH 30 BN 45 60 16,0 7,0 94,8 40 40 M8 12,0 67,8 M6x1,0 13,0 11,7 8,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBXH 30 BL 45 60 16,0 7,0 105,0 40 40 M8 12,0 78,0 M6x1,0 13,0 11,7 8,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBXH 30 BE 45 60 16,0 7,0 130,5 40 60 M8 12,0 103,5 M6x1,0 13,0 11,7 8,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBXH 35 BN 55 70 18,0 7,5 111,5 50 50 M8 12,0 80,5 M6x1,0 18,5 11,5 13,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBXH 35 BL 55 70 18,0 7,5 123,5 50 50 M8 12,0 92,5 M6x1,0 18,5 11,5 13,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBXH 35 BE 55 70 18,0 7,5 153,5 50 72 M8 12,0 122,5 M6x1,0 18,5 11,5 13,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBXH 45 BN 70 86 20,5 8,9 129,0 60 60 M10 18,0 94,0 M8x1,25 24,5 10,8 24,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBXH 45 BL 70 86 20,5 8,9 145,0 60 60 M10 18,0 110,8 M8x1,25 24,5 10,8 24,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBXH 45 BE 70 86 20,5 8,9 174,0 60 80 M10 18,0 139,0 M8x1,25 24,5 10,8 24,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBXH 55 BN 80 100 23,5 12,7 155,0 75 75 M12 22,0 116,0 M8x1,25 24,0 10,8 24,5 10,80 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0
LGBXH 55 BL 80 100 23,5 12,7 193,0 75 75 M12 22,0 154,0 M8x1,25 24,0 10,8 24,5 10,80 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0
LGBXH 55 BE 80 100 23,5 12,7 210,8 75 95 M12 22,0 171,0 M8x1,25 24,0 10,8 24,5 10,80 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0



*Hodnoty MR a t jsou pro kolejnice verze C (závity zespodu)


Únosnosti:

Typ Silové zatížení (kN) Momentové zatížení (kNm)
C
C0 MX MY MZ
LGBXH 15
BN 9,46 19,90 0,137 0,120 0,120
LGBXH 20 BN 14,56 30,96 0,289 0,224 0,224
LGBXH 20 BL 18,88 40,11 0,376 0,366 0,366
LGBXH 20 BE 22,45 49,61 0,464 0,565 0,565
LGBXX 25 BN 20,44 41,73 0,447 0,358 0,358
LGBXX 25 BL 26,28 53,63 0,576 0,577 0,577
LGBXX 25 BE 29,63 64,30 0,691 0,833 0,833
LGBXH 25 BN 20,44 41,73 0,447 0,358 0,358
LGBXH 25 BL 26,28 53,63 0,576 0,577 0,577
LGBXH 25 BE 29,63 64,30 0,691 0,833 0,833
LGBXH 30 BN 30,24 55,50 0,719 0,560 0,560
LGBXH 30 BL 39,16 71,88 0,931 0,836 0,836
LGBXH 30 BE 43,60 88,18 1,142 1,361 1,361
LGBXH 35 BN 44,19 82,66 1,307 0,991 0,991
LGBXH 35 BL 53,96 103,29 1,633 1,424 1,424
LGBXH 35 BE 59,37 127,68 2,020 2,330 2,330
LGBXH 45 BN 59,25 111,30 2,353 1,559 1,559
LGBXH 45 BL 70,47 132,39 2,798 2,170 2,170
LGBXH 45 BE 81,42 166,87 3,527 3,455 3,455
LGBXH 55 BN 71,49 136,62 3,385 2,361 2,361
LGBXH 55 BL 96,46 183,14 4,538 4,202 4,202
LGBXH 55 BE 130,76 259,71 6,430 6,617 6,617

Nomenklatura značení: LGBXH25BNSSNZ1-N

LGB
X H 25 B N SS N Z1 N
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
Lineární vedení Bez plastového řetězu Výška Velikost Typ vozíku Délka vozíku Těsnění Přesnost Předpětí Speciální úprava

1 - LGB ... standardní čtyřřadé lineární kuličkové vedení

2 - X ... kuličky jsou vedeny v plastovém řetězu

3 - Výška systému kolejnice s vozíkem

     - H ... standardní

     - X ... střední

4 - Velikost (šířka kolejnice)

     - 15 / 20 / 25 / 30 / 35 / 45 / 55

5 - Typ vozíku

     - B ... kompaktní

6 - Délka vozíku

     - N ... standardní

     - S ... krátký

     - L ... dlouhý

     - E ... extra-dlouhý

7 - Konfigurace těsnění

     - SS ... standard

     - další možné konfigurace v záložce TĚSNĚNÍ





8 - Třída přesnosti

     - N ... normální (standard)

     - H ... vysoká

     - P ... precizní

     - S ... super-precizní

     - U ... ultra-precizní

9 - Předpětí

     - Z0 ... bez předpětí

     - Z1 ... lehké předpětí

     - Z2 ... střední předpětí

     - Z3 ... těžké předpětí

     - ZX ... speciální předpětí (na základě požadavku zákazníka)

10 - Speciální provedení

     - N ... bez speciálního provedení (standard)

     - S ... dle požadavku zákazníka (index určí dodavatel)




































Kolejnice LGBR..L

kolejnice lgbrl


Rozměry:

Typ Rozměry (mm)
Hmotnost (kg/m)
W1 H1 F d D h G1/G2 min. G1/G2 max.
LGBR15L 15 13.0 60 4.5 7.5 6.0 6.0 54.0 1.28
LGBR20L 20 16.3 60 6.0 9.5 8.5 7.0 53.0 2.15
LGBR25L 23 19.2 60 7.0 11.0 9.0 8.0 52.0 2.88
LGBR30L 28 22.8 80 9.0 14.0 12.0 9.0 71.0 4.45
LGBR35L 34 26.0 80 9.0 14.0 12.0 9.0 71.0 6.25
LGBR45L 45 31.1 105 14.0 20.0 17.0 12.0 93.0 9.60
LGBR55L 53 38.0 120 16.0 23.0 20.0 14.0 106.0 13.80



Pro více informací o kolejnici klikněte ZDE


Kolejnice LGBR..C

LGBR20C01000 1


Rozměry:

Typ Rozměry (mm) Hmotnost (kg/m)
W1 H1 F MR t G1/G2 min. G1/G2 max.
LGBR15C 15 13.0 60 M 5 8.0 6.0 54.0 1.28
LGBR20C 20 16.3 60 M 6 10.0 7.0 53.0 2.15
LGBR25C 23 19.2 60 M 6 12.0 8.0 52.0 2.88
LGBR30C 28 22.8 80 M 8 15.0 9.0 71.0 4.45
LGBR35C 34 26.0 80 M 8 17.0 9.0 71.0 6.25
LGBR45C 45 31.1 105 M 12 20.0 12.0 93.0 9.60
LGBR55C 53 38.0 120 M 14 24.0 14.0 106.0 13.80



Pro více informací o kolejnici klikněte ZDE


dolnisnr logo

Po kliku na tlačítko bude otevřeno nové okno:

3D KONFIGURACE CADENAS

GENEROVÁNÍ OBJEDNACÍHO ČÍSLA

Příslušenství

uzaviraci jednotka hkuzaviraci jednotkya mkuzaviraci jednotkya mks




lu1 jednotka1uzaviraci jednotkya mkuzaviraci jednotkya mks




zatky pro kolejnice1uzaviraci jednotkya mk
















Modely

lgbxhb     productLGBXH20BN1 1 1

 Typ Lineární systém Vozík Kolejnice Zatížení   3D MODEL
mm mm mm kN kNm
H W W2 E L B J MQ W1 H1 F d D h MR t C C0 MX MY MZ
LGBXH15 BN 28 34 9.5 3.3 58.6 26 26 M 4 15 13.0 60 4.5 7.5 6.0 M 5 8.0 9.46 19.90 0.137 0.120 0.120  LGBXH15 BN
LGBXH20 BN 30 44 12.0 4.5 69.3 32 36 M 5 20 16.3 60 6.0 9.5 8.5 M 6 10.0 14.56 30.96 0.289 0.224 0.224  LGBXH20 BN
LGBXH20 BL 30 44 12.0 4.5 82.1 32 36 M 5 20 16.3 60 6.0 9.5 8.5 M 6 10.0 18.88 40.11 0.376 0.366 0.366  LGBXH20 BL
LGBXH20 BE 30 44 12.0 4.5 97.3 32 50 M 5 20 16.3 60 6.0 9.5 8.5 M 6 10.0 22.45 49.61 0.464 0.565 0.565  LGBXH20 BE
LGBXX25 BN 36 48 12.5 5.8 79.2 35 35 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 20.44 41.73 0.447 0.358 0.358  LGBXX25 BN
LGBXX25 BL 36 48 12.5 5.8 93.9 35 35 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 26.28 53.63 0.576 0.577 0.577  LGBXX25 BL
LGBXX25 BE 36 48 12.5 5.8 108.6 35 50 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 29.63 64.30 0.691 0.833 0.833  LGBXX25 BE
LGBXH25 BN 40 48 12.5 5.8 79.7 35 35 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 20.44 41.73 0.447 0.358 0.358  LGBXH25 BN
LGBXH25 BL 40 48 12.5 5.8 94.4 35 35 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 26.28 53.63 0.576 0.577 0.577  LGBXH25 BL
LGBXH25 BE 40 48 12.5 5.8 109.1 35 50 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 29.63 64.30 0.691 0.833 0.833  LGBXH25 BE
LGBXH30 BN 45 60 16.0 7.0 94.8 40 40 M 8 28 22.8 80 9.0 14.0 12.0 M 8 15.0 30.24 55.50 0.719 0.560 0.560  LGBXH30 BN
LGBXH30 BL 45 60 16.0 7.0 105,0 40 40 M 8 28 22.8 80 9.0 14.0 12.0 M 8 15.0 39.16 71.88 0.931 0.836 0.836  LGBXH30 BL
LGBXH30 BE 45 60 16.0 7.0 130.5 40 60 M 8 28 22.8 80 9.0 14.0 12.0 M 8 15.0 43.60 88.18 1.142 1.361 1.361  LGBXH30 BE
LGBXH35 BN 55 70 18.0 7.5 111.5 50 50 M 8 34 26.0 80 9.0 14.0 12.0 M 8 17.0 44.19 82.66 1.307 0.991 0.991  LGBXH35 BN
LGBXH35 BL 55 70 18.0 7.5 123.5 50 50 M 8 34 26.0 80 9.0 14.0 12.0 M 8 17.0 53.96 103.29 1.633 1.424 1.424  LGBXH35 BL
LGBXH35 BE 55 70 18.0 7.5 153.5 50 72 M 8 34 26.0 80 9.0 14.0 12.0 M 8 17.0 59.37 127.68 2.020 2.330 2.330  LGBXH35 BE
LGBXH45 BN 70 86 20.5 8.9 129.0 60 60 M 10 45 31.1 105 14.0 20.0 17.0 M 12 20.0 59.25 111.30 2.353 1.559 1.559  LGBXH45 BN
LGBXH45 BL 70 86 20.5 8.9 145.0 60 60 M 10 45 31.1 105 14.0 20.0 17.0 M 12 20.0 70.47 132.39 2.798 2.170 2.170  LGBXH45 BL
LGBXH45 BE 70 86 20.5 8.9 174.0 60 80 M 10 45 31.1 105 14.0 20.0 17.0 M 12 20.0 81.42 166.87 3.527 3.455 3.455  LGBXH45 BE
LGBXH55 BN 80 100 23.5 12.7 155.0 75 75 M 12 53 38.0 120 16.0 23.0 20.0 M 14 24.0 71.49 136.62 3.385 2.361 2.361  LGBXH55 BN
LGBXH55 BL 80 100 23.5 12.7 193.0 75 75 M 12 53 38.0 120 16.0 23.0 20.0 M 14 24.0 96.46 183.14 4.538 4.202 4.202  LGBXH55 BL
LGBXH55 BE 80 100 23.5 12.7 210.0 75 95 M 12 53 38.0 120 16.0 23.0 20.0 M 14 24.0 130.76 259.71 6.430 6.617 6.617  LGBXH55 BE
