LGBCH..B / LGBCX..B

Zpět na: Kompaktní provedení

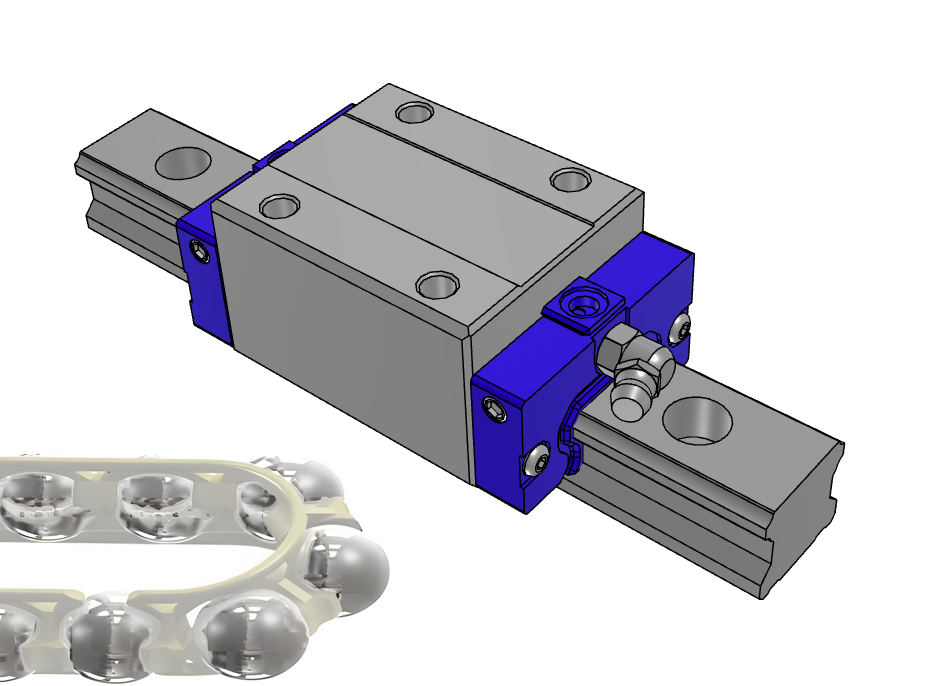

Vozík lineárního vedení:snr logo

- kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze)
- velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55

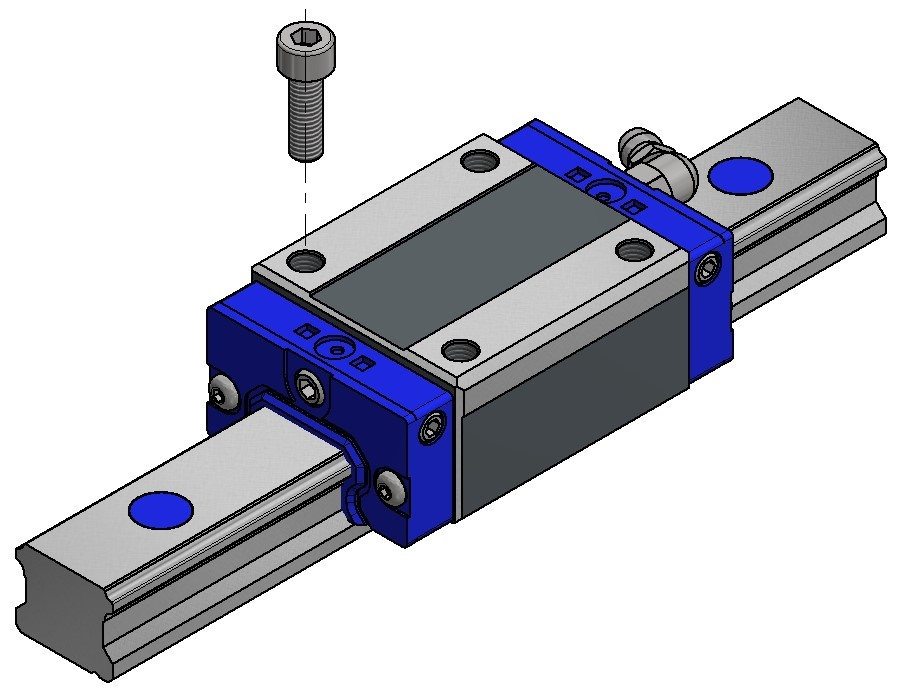

- kompaktní vozík (montáž šroubů shora)
- standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE)
- čtyři oběžné dráhy kuliček (stykový úhel 45°)

lgbchb     LGBXH20BN1 1 1

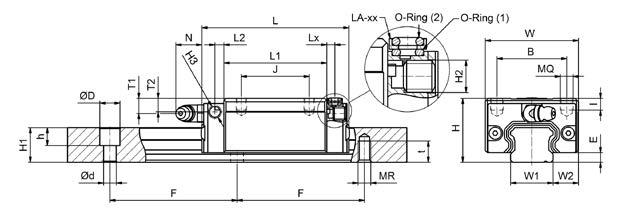

Rozměry:

Typ
 Rozměry (mm)
Systém
 Vozík Kolejnice
H
 W W2 E L B J MQ
I L1
H2
T1 N T2
 L2 H3 Lx W1 H1 F d D h MR t
LGBCH 15 BN 28 34 9,5 3,4 58,6 26 26 M4 6,0 40,2 M3x0,5 9,5 5,7 8,5 4,20 M3x0,5 3,0 15 13,0 60 4,5 7,5 5,5 M5 8,0
LGBCH 20 BN 30 44 12,0 4,5 70,1 32 36 M5 6,5 48,5 M6x1,0 7,1 12,3 6,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBCH 20 BL 30 44 12,0 4,5 82,9 32 36 M5 6,5 61,3 M6x1,0 7,1 12,3 6,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBCH 20 BE 30 44 12,0 4,5 98,1 32 50 M5 6,5 76,5 M6x1,0 7,1 12,3 6,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBCX 25 BN 36 48 12,5 5,8 79,2 35 35 M6 9,0 57,5 M6x1,0 10,2 12,2 9,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCX 25 BL 36 48 12,5 5,8 93,9 35 35 M6 9,0 72,2 M6x1,0 10,2 12,2 9,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCX 25 BE 36 48 12,5 5,8 108,6 35 50 M6 9,0 86,9 M6x1,0 10,2 12,2 9,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCH 25 BN 40 48 12,5 5,8 79,2 35 35 M6 9,0 57,5 M6x1,0 14,2 12,2 13,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCH 25 BL 40 48 12,5 5,8 93,9 35 35 M6 9,0 72,2 M6x1,0 14,2 12,2 13,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCH 25 BE 40 48 12,5 5,8 108,6 35 50 M6 9,0 86,9 M6x1,0 14,2 12,2 13,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCH 30 BN 45 60 16,0 7,0 94,8 40 40 M8 12,0 67,8 M6x1,0 13,0 11,7 8,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCH 30 BL 45 60 16,0 7,0 105,0 40 40 M8 12,0 78,0 M6x1,0 13,0 11,7 8,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCH 30 BE 45 60 16,0 7,0 130,5 40 60 M8 12,0 103,5 M6x1,0 13,0 11,7 8,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCH 35 BN 55 70 18,0 7,5 111,5 50 50 M8 12,0 80,5 M6x1,0 18,5 11,5 13,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCH 35 BL 55 70 18,0 7,5 123,5 50 50 M8 12,0 92,5 M6x1,0 18,5 11,5 13,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCH 35 BE 55 70 18,0 7,5 153,5 50 72 M8 12,0 122,5 M6x1,0 18,5 11,5 13,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCH 45 BN 70 86 20,5 8,9 129,0 60 60 M10 18,0 94,0 M8x1,25 24,5 10,8 24,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBCH 45 BL 70 86 20,5 8,9 145,0 60 60 M10 18,0 110,8 M8x1,25 24,5 10,8 24,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBCH 45 BE 70 86 20,5 8,9 174,0 60 80 M10 18,0 139,0 M8x1,25 24,5 10,8 24,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBCH 55 BN 80 100 23,5 12,7 155,0 75 75 M12 22,0 116,0 M8x1,25 24,0 10,8 24,5 10,80 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0
LGBCH 55 BL 80 100 23,5 12,7 193,0 75 75 M12 22,0 154,0 M8x1,25 24,0 10,8 24,5 10,80 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0
LGBCH 55 BE 80 100 23,5 12,7 210,8 75 95 M12 22,0 171,0 M8x1,25 24,0 10,8 24,5 10,80 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0



*Hodnoty MR a t jsou pro kolejnice verze C (závity zespodu)

Únosnosti:

Typ Silové zatížení (kN) Momentové zatížení (kNm)
C
 C0 MX MY MZ
LGBCH 15
 BN 11,67 19,90 0,137 0,120 0,120
LGBCH 20 BN 17,98 30,96 0,289 0,224 0,224
LGBCH 20 BL 23,30 40,11 0,376 0,366 0,366
LGBCH 20 BE 27,85 49,61 0,464 0,565 0,565
LGBCX 25 BN 25,25 41,73 0,447 0,358 0,358
LGBCX 25 BL 32,44 53,63 0,576 0,577 0,577
LGBCX 25 BE 36,58 64,30 0,691 0,833 0,833
LGBCH 25 BN 25,25 41,73 0,447 0,358 0,358
LGBCH 25 BL 32,44 53,63 0,576 0,577 0,577
LGBCH 25 BE 36,58 64,30 0,691 0,833 0,833
LGBCH 30 BN 37,33 55,50 0,719 0,560 0,560
LGBCH 30 BL 48,35 71,88 0,931 0,836 0,836
LGBCH 30 BE 53,83 88,18 1,142 1,361 1,361
LGBCH 35 BN 53,31 82,66 1,307 0,991 0,991
LGBCH 35 BL 66,61 103,29 1,633 1,424 1,424
LGBCH 35 BE 73,29 127,68 2,020 2,330 2,330
LGBCH 45 BN 73,14 111,30 2,353 1,559 1,559
LGBCH 45 BL 86,99 132,39 2,798 2,170 2,170
LGBCH 45 BE 100,52 166,87 3,527 3,455 3,455
LGBCH 55 BN 88,26 136,62 3,385 2,361 2,361
LGBCH 55 BL 119,10 183,14 4,538 4,202 4,202
LGBCH 55 BE 161,43 259,71 6,430 6,617 6,617

Nomenklatura značení: LGBCH25BNSSNZ1-N

LGB
 C H 25 B N SS N Z1 N
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
Lineární vedení Plastový řetěz Výška Velikost Typ vozíku Délka vozíku Těsnění Přesnost Předpětí Speciální úprava

1 - LGB ... standardní čtyřřadé lineární kuličkové vedení

2 - C ... kuličky jsou vedeny v plastovém řetězu

3 - Výška systému kolejnice s vozíkem

     - H ... standardní

     - X ... střední

4 - Velikost (šířka kolejnice)

     - 15 / 20 / 25 / 30 / 35 / 45 / 55

5 - Typ vozíku

     - B ... kompaktní

6 - Délka vozíku

     - N ... standardní

     - S ... krátký

     - L ... dlouhý

     - E ... extra-dlouhý

7 - Konfigurace těsnění

     - SS ... standard

     - další možné konfigurace v záložce TĚSNĚNÍ





8 - Třída přesnosti

     - N ... normální (standard)

     - H ... vysoká

     - P ... precizní

     - S ... super-precizní

     - U ... ultra-precizní

9 - Předpětí

     - Z0 ... bez předpětí

     - Z1 ... lehké předpětí

     - Z2 ... střední předpětí

     - Z3 ... těžké předpětí

     - ZX ... speciální předpětí (na základě požadavku zákazníka)

10 - Speciální provedení

     - N ... bez speciálního provedení (standard)

     - S ... dle požadavku zákazníka (index určí dodavatel)



































Kolejnice LGBR..L

kolejnice lgbrl

Rozměry:

Typ Rozměry (mm)
 Hmotnost (kg/m)
W1 H1 F d D h G1/G2 min. G1/G2 max.
LGBR15L 15 13.0 60 4.5 7.5 6.0 6.0 54.0 1.28
LGBR20L 20 16.3 60 6.0 9.5 8.5 7.0 53.0 2.15
LGBR25L 23 19.2 60 7.0 11.0 9.0 8.0 52.0 2.88
LGBR30L 28 22.8 80 9.0 14.0 12.0 9.0 71.0 4.45
LGBR35L 34 26.0 80 9.0 14.0 12.0 9.0 71.0 6.25
LGBR45L 45 31.1 105 14.0 20.0 17.0 12.0 93.0 9.60
LGBR55L 53 38.0 120 16.0 23.0 20.0 14.0 106.0 13.80



Pro více informací o kolejnici klikněte ZDE

Kolejnice LGBR..C

LGBR20C01000 1

Rozměry:

Typ Rozměry (mm) Hmotnost (kg/m)
W1 H1 F MR t G1/G2 min. G1/G2 max.
LGBR15C 15 13.0 60 M 5 8.0 6.0 54.0 1.28
LGBR20C 20 16.3 60 M 6 10.0 7.0 53.0 2.15
LGBR25C 23 19.2 60 M 6 12.0 8.0 52.0 2.88
LGBR30C 28 22.8 80 M 8 15.0 9.0 71.0 4.45
LGBR35C 34 26.0 80 M 8 17.0 9.0 71.0 6.25
LGBR45C 45 31.1 105 M 12 20.0 12.0 93.0 9.60
LGBR55C 53 38.0 120 M 14 24.0 14.0 106.0 13.80



Pro více informací o kolejnici klikněte ZDE

dolnisnr logo

Po kliku na tlačítko bude otevřeno nové okno:

3D KONFIGURACE CADENAS

GENEROVÁNÍ OBJEDNACÍHO ČÍSLA
Příslušenství

uzaviraci jednotka hkuzaviraci jednotkya mkuzaviraci jednotkya mks



lu1 jednotka1uzaviraci jednotkya mkuzaviraci jednotkya mks



zatky pro kolejnice1uzaviraci jednotkya mk














Modely

lgbchb     productLGBXH20BN1 1 1

  Typ Lineární systém Vozík Kolejnice Zatížení 3D MODEL
mm mm mm kN kNm
H W W2 E L B J MQ W1 H1 F d D h MR t C C0 MX MY MZ
LGBCH15 BN 28 34 9.5 3.3 58.6 26 26 M 4 15 13.0 60 4.5 7.5 6.0 M 5 8.0 11.67 19.90 0.137 0.120 0.120  LGBCH15 BN
LGBCH20 BN 30 44 12.0 4.5 69.3 32 36 M 5 20 16.3 60 6.0 9.5 8.5 M 6 10.0 17.98 30.96 0.289 0.224 0.224  LGBCH20 BN
LGBCH20 BL 30 44 12.0 4.5 82.1 32 36 M 5 20 16.3 60 6.0 9.5 8.5 M 6 10.0 23.30 40.11 0.376 0.366 0.366  LGBCH20 BL
LGBCH20 BE 30 44 12.0 4.5 97.3 32 50 M 5 20 16.3 60 6.0 9.5 8.5 M 6 10.0 27.85 49.61 0.464 0.565 0.565  LGBCH20 BE
LGBCX25 BN 36 48 12.5 5.8 79.2 35 35 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 25.25 41.73 0.447 0.358 0.358  LGBCX25 BN
LGBCX25 BL 36 48 12.5 5.8 93.9 35 35 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 32.44 53.63 0.576 0.577 0.577  LGBCX25 BL
LGBCX25 BE 36 48 12.5 5.8 108.6 35 50 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 36.58 64.30 0.691 0.833 0.833  LGBCX25 BE
LGBCH25 BN 40 48 12.5 5.8 79.2 35 35 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 25.25 41.73 0.447 0.358 0.358  LGBCH25 BN
LGBCH25 BL 40 48 12.5 5.8 93.9 35 35 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 32.44 53.63 0.576 0.577 0.577  LGBCH25 BL
LGBCH25 BE 40 48 12.5 5.8 108.6 35 50 M 6 23 19.2 60 7.0 11.0 9.0 M 6 12.0 36.58 64.30 0.691 0.833 0.833  LGBCH25 BE
LGBCH30 BN 45 60 16.0 7.0 94.8 40 40 M 8 28 22.8 80 9.0 14.0 12.0 M 8 15.0 37.33 55.50 0.719 0.560 0.560  LGBCH30 BN
LGBCH30 BL 45 60 16.0 7.0 105,0 40 40 M 8 28 22.8 80 9.0 14.0 12.0 M 8 15.0 48.35 71.88 0.931 0.836 0.836  LGBCH30 BL
LGBCH30 BE 45 60 16.0 7.0 130.5 40 60 M 8 28 22.8 80 9.0 14.0 12.0 M 8 15.0 53.83 88.18 1.142 1.361 1.361  LGBCH30 BE
LGBCH35 BN 55 70 18.0 7.5 111.5 50 50 M 8 34 26.0 80 9.0 14.0 12.0 M 8 17.0 53.31 82.66 1.307 0.991 0.991  LGBCH35 BN
LGBCH35 BL 55 70 18.0 7.5 123.5 50 50 M 8 34 26.0 80 9.0 14.0 12.0 M 8 17.0 66.61 103.29 1.633 1.424 1.424  LGBCH35 BL
LGBCH35 BE 55 70 18.0 7.5 153.5 50 72 M 8 34 26.0 80 9.0 14.0 12.0 M 8 17.0 73.29 127.68 2.020 2.330 2.330  LGBCH35 BE
LGBCH45 BN 70 86 20.5 8.9 129.0 60 60 M 10 45 31.1 105 14.0 20.0 17.0 M 12 20.0 73.14 111.30 2.353 1.559 1.559  LGBCH45 BN
LGBCH45 BL 70 86 20.5 8.9 145.0 60 60 M 10 45 31.1 105 14.0 20.0 17.0 M 12 20.0 86.99 132.39 2.798 2.170 2.170  LGBCH45 BL
LGBCH45 BE 70 86 20.5 8.9 174.0 60 80 M 10 45 31.1 105 14.0 20.0 17.0 M 12 20.0 100.52 166.87 3.527 3.455 3.455  LGBCH45 BE
LGBCH55 BN 80 100 23.5 12.7 155.0 75 75 M 12 53 38.0 120 16.0 23.0 20.0 M 14 24.0 88.26 136.62 3.385 2.361 2.361  LGBCH55 BN
LGBCH55 BL 80 100 23.5 12.7 193.0 75 75 M 12 53 38.0 120 16.0 23.0 20.0 M 14 24.0 119.10 183.14 4.538 4.202 4.202  LGBCH55 BL
LGBCH55 BE 80 100 23.5 12.7 210.0 75 95 M 12 53 38.0 120 16.0 23.0 20.0 M 14 24.0 161.43 259.71 6.430 6.617 6.617  LGBCH55 BE
